Способ сборки ротора магнитоэлектрической машины

Способ сборки ротора магнитоэлектрической машины

Иллюстрации

Показать все

Реферат



г у. T p I т, -) o - (-, у о

Гlfбл3;от wк fyfГ

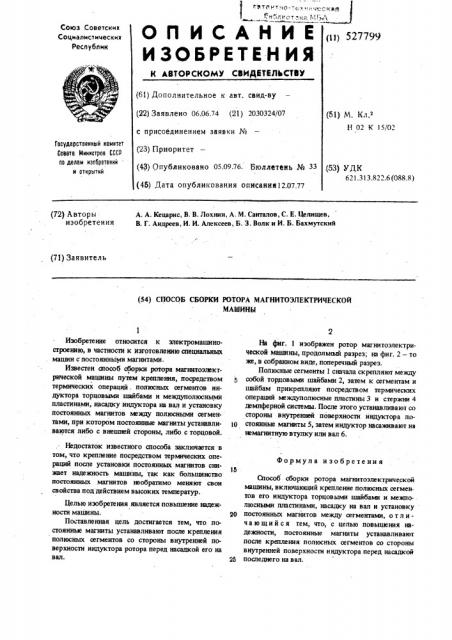

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТЬУ

Союз .Советскии

Социалистических

Республик (11) 527799 (61) Дополнительное к авт. свид-ву (22) Заявлено 06.06.74 (21) 2030324/07 с присоединением заявки № (23) Приоритет (43) Опубликовано 05,09.76. Бюллетень № 33 (51) М. Кл.е

Н 02 К 15/02

Государственный комитет

Совета Министров СССР по делам изобретений и отнрытнй (53) УДК

621З) 3.822.6 (088.8) (46) Дата опубликования описания12,07.77 (72) Авторы А. А. Кецарис, В. В. Лохнин, А. М. Санталов, С. Е. Целищев, иэобРЕтЕниЯ В. Г. Андреев, И. И. Алексеев, Б. 3. Волк и И. Б, Бахмутский (7l) Заявитель (54) СПОСОБ СБОРКИ РОТОРА МАГНИТОЭЛЕКТРИЧЕСКОЙ

МАШИНЫ

Формула изобретения

Изобретение относится к электромашиностроению, в частности к изготовлению специальных машин с постоянными магнитами.

Известен способ сборки ротора магнитозлектрической машины путем крепления, посредством термических операций, полюсных сегментов индуктора торцовыми шайбами и междуполюсными пластинами, насадку индуктора на вал и установку постоянных магнитов между полюсными сегментами, при котором постоянные магниты устанавливаются либо с внешней стороны, либо с торцовой.

Недостаток известного способа заключается в том, что крепление посредством термических операций после установки постоянных магнитов снижает надежность машины, так как большинство постоянных магнитов н:обратимо меняют свои свойства под действием высоких температур.

Целью изобретения является повышение надежности машины.

Поставленная цель достигается тем, что постоянные магниты устанавливают после крепления полюсных мгментов со стороны внутренней поверхности индуктора ротора перед насадкой его на вал.

На фиг. 1 изображен ротор магнитоэлектрической машины, продольный разрез; на фиг. 2 — то же, в собранном виде, поперечный разрез.

Полюсные сегменты l сначала скрепляют между собой тордовыми шайбами 2, затем к сегментам и шайбам прикрепляют посредством термических операций междуполюсные пластины 3 и стержни 4 демпферной системы, После этого устанавливают со стороны внутренней поверхности индуктора постоянные магниты 5, затем индуктор насаживают на немагнитную втулку или вал 6.

Способ сборки ротора магнитоэлектрнческой машины, включаннций крепление полюсных сегментов его индуктора торцовыми шайбами и межпо-. люсными пластинами, насадку на вал и установку

20 постоянных магнитов между мгментами, о т л нчающийся тем, что, с целью повышения надежности, постоянные магниты устанавливают после крепления полюсных сегментов со стороны внутренней поверхности индуктора перед насадкой

25 последнего на вал.
