Устройство для подачи заклепок
Иллюстрации
Реферат

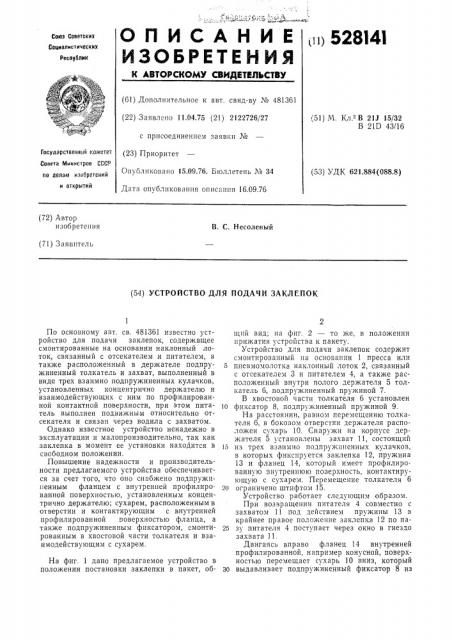

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,и> 528l4l
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву Хе 481361 (22) Заявлено 11.04.75 (21) 2122726/27 с присоединением заявки Ке (51) М. Кл.з В 211 15/32
В 21D 43/16
Совета Мивистров СССР оо лелем изабретеиий и открытий
Опубликовано 15.09.76. Бюллетень Ко 34
Дата опубликования описания 16.09.76 (53) УДК 621.884(088.8) (72) Автор изобретения
В. С. Несоленый (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ЗАКЛЕПОК
ГосУлаРственный комитет (23) Приоритет
По основному авт. св. 481361 известно устройство для подачи заклепок, содержащее смонтированные на основании наклонный лоток, связанный с отсекателем и питателем, а также расположенный в держателе подпружиненный толкатель и захват, выполненный в виде трех взаимно подпружиненных кулачков, установленных концентрично держателю и взаимодействующих с ним по профилированной контактной поверхности, при этом пита- 1р тель выполнен подвижным относительно отсекателя и связан через водила с захватом.
Однако известное устройство ненадежно в эксплуатации и малопроизводительно, так как заклепка в момент ее установки находится в 15 свободном положении.
Повышение надежности и производительности предлагаемого устройства обеспечивается за счет того, что оно снабжено подпружиненным фланцем с внутренней профилированной поверхностью, установленным концентрично держателю; сухарем, расположенным в отверстии и контактирующим с внутренней профилированной поверхностью фланца, а также подпружиненным фиксатором, смонти- 25 рованным в хвостовой части толкателя и взаимодействующим с сухарем.
На фиг. 1 дано предлагаемое устройство в положении постановки заклепки в пакет, об- 30 щий вид; на фиг. 2 — то же, в положении прижатия устройства к пакету.
Устройство для подачи заклепок содержит смонтированный на основании 1 пресса или пневмомолотка наклонный лоток 2, связанный с отсекателем 3 и питателем 4, а также расположенный внутри полого держателя 5 толкатель 6, подпружиненный пружиной 7.
В хвостовой части толкателя 6 установлен фиксатор 8, подпружиненный пружиной 9.
На расстоянии, равном перемещению толкателя 6, в бокозом отверстии держателя расположен сухарь 10. Снаружи на корпусе держателя 5 уcTBHOBëåíû захват 11, состоящий из трех взаимно подпружиненных кулачков, в которых фиксируется заклепка 12, пружина
13 и фланец 14, который имеет профилированную внутреннюю поверхность, контактирующую с сухарем. Перемещение толкателя 6 ограничено штифтом 15.
Устройство работает следующим образом.
При возвращении питателя 4 совместно с захватом 11 под действием пружины 13 в крайнее правое положение заклепка 12 по пазу питателя 4 поступает через окно в гнездо захвата 11.
Двигаясь вправо фланец 14 внутренней профилированной, например конусной, поверхностью перемещает сухарь 10 вниз, который выдавливает подпружиненный фиксатор 8 из
3 отверстия в держателе 5. По действием пружины 7 освобожденный толкатель 6 перемещается вправо и зажимает заклепку 12, находящуюся в гнезде захвата. Заклепка занимает устойчивое положение и вставляется в пакет.
Под действием силы, возникающей в момент прижатия устройства к склепываемому пакету, происходит отход и разжатие захвата 11, отход фланца 14 и толкателя 6.
При перемещении толкателя 6 влево подпружиненный фиксатор заходит B отверстие в держателе 5, выталкивает сухарь 10 и фиксирует толкатель 6.
После расклепывания и отвода устройст:а цикл повторяется.
Использование изобретения позволяет повысить надежность работы устройства за счет жесткой фиксации заклепки в захвате, а сле528141 довательно, увеличить производительность труда, так как позволит значительно быстрее вставлять заклепку в отверстие пакета.
Формула изобретения
Устройство для подачи заклепок по авт. св. № 481361, отл ич а ю щее с я тем, что, с целью повышения надежности и производи10 тельности, оно снабжено подпружиненным фланцем с внутренней профилированной поверхностью, установленным концентрично держателю; сухарем, расположенным в отверстии, выполненным па боковой поверхности держа15 теля и контактирующим с внутренней профилировапной поверхностью фланца, а также подпружиненным фиксатором, смонтированным в хвостовой части толкателя и взаимодействующим с сухарем. 1
528141 Риг, с.
