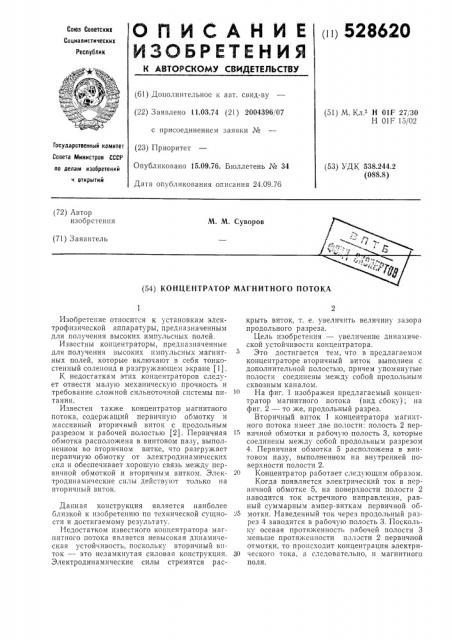

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и1 528620

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 11.03.74 (21) 2004396 07 (51) М. Кл.- H 01F 27, 30

Н 01F 15/02 с присоединением заявки №

Государственный комитет

Совета Министров СССР ло делам изобретений ч открытий (23) Приоритет

Опубликовано 15.09.76. Бюллетень ¹ 34

Дата опубликования описания 24.09.7б (53) УДК 538.244.2 (088.8) (72) Автор изобретения

М. М. Суворов (71) Заявитель (54) КОНЦЕНТРАТОР МАГНИТНОГО ПОТОКА

Изобретение относится к установкам электрофизической аппаратуры, предназначенным для получения высоких импульсных полей.

Известны концентраторы, предназначенные для получения высоких импульсных магнитных полей, которые включают в себя тонкостенный соленоид в разгружающем экране (1).

К недостаткам этих концентраторов следует отнести малую механическую прочность и требование сложной сильноточной системы питания.

Известен также концентратор магнитного потока, содержащий первичную обмотку и массивный вторичный виток с продольным разрезом и рабочей полостью (2). Первичная обмотка расположена в винтовом пазу, выполненном во вторичном витке, что разгружает первичную обмотку от электродинамических сил и обеспечивает хорошую связь между первичной обмоткой и вторичным витком. Электродинамические силы действуют только на вторичный виток.

Данная конструкция является наиболее близкой к изобретению по технической сущности и достигаемому результату.

Недостатком известного концентратора магнитного потока является невысокая динамическая устойчивость, поскольку вторичный виток — это незамкнутая силовая конструкция.

Электродинамические силы стремятся раскрыть виток, т. е. увеличить величину зазора продольного разреза.

Цель изобретения — увеличение динамической устойчивости концентратора.

Это достигается тем, что в предлагаемом концентраторе вторичный виток выполнен с дополнительной полостью, причем упомянутые полости соединены между собой продольным сквозным каналом.

На фиг. 1 изображен предлагаемый концентратор магнитного потока (вид сбоку); на фиг. 2 — то же, продольный разрез.

Вторичный виток 1 концентратора магнитного потока имеет две полости: полость 2 первичной обмотки и рабочую полость 3, которые соединены между собой продольным разрезом

4. Первичная обмотка 5 расположена в винтовом пазу, выполненном на внутренней поверхности полости 2.

20 Концентратор работает следующим образом.

Когда появляется электрический ток в первичной обмотке 5, на поверхности полости 2 наводится ток встречного направления, равный суммарным ампер-виткам первичной об25 мотки. Наведенный ток через продольный разрез 4 заводится в рабочую полость 3. Поскольку осевая протяженность рабочей полости 3 меньше протяженности полости 2 первичной отмотки, то происходит концентрация электриЗО ческого тока, а следовательно, и магнитного поля.

528620

Формула изобретения Риг.2

Редактор И. Шубина Составитель И. Крючков Корректор 3. Тарасова

Заказ 2006/7 Изд. № 1602 Тираж 963 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раугпская наб., д. 475

Типография, пр. Сапунова, 2

Концентратор магнитного потока, содержащий массивный вторичный виток с винтовым пазом, в котором расположена первичная оомотка, продольным разрезом и рабочей полостью, отличающийся тем, что, с целью повышения динамической устойчивости концентратора, вторичный виток выполнен с дополнительной полостью, причем упомянутые полости соединены между собой продольным сквозным каналом.

Источники информации, принятые во внимание при экспертизе:

1. Книга П. Н. Дашук «Техника больших импульсных токов», Лтомиздат, М., 1970, стр. 443.

2. Патент СШЛ ¹ 3124726. кл. 317 — 158, 1О 1962.
