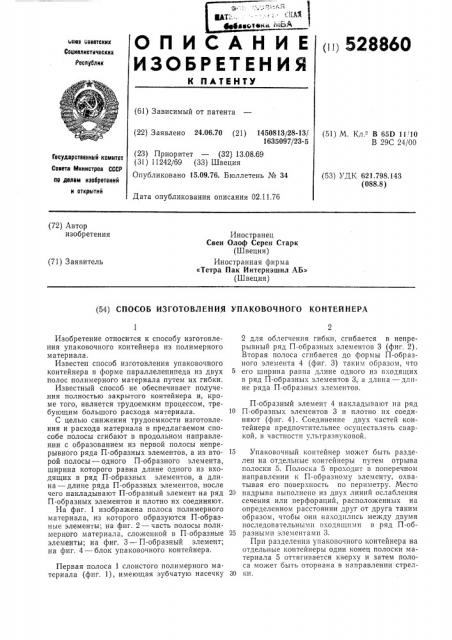

О П И С А Н И Е () 528860

ИЗОЬЕЕт ЕНИЯ ьсюе советских

Социалистических

Реслублик

К ПАТЕНТУ (61) Зависимый от патента (22) Заявлено 24.06.70 (21) 1450813/28-13/

1635097/23-5 (23) Приоритет — (32) 13.08.69 (31) 11242/69 (33) Швеция

Опубликовано 15.09.76. Бюллетень № 34 (51) М. Кл."- В 65D 11 10

В 29С 24/00

Государственный комитет

Совета Министров СССР (53) УДК 621.798.143 (088,8) ле делам изобретений и открытий

Дата опубликования описания 02.11,76 (72) Автор изобретения

Иностранец

Свен Олоф Серен Старк (Швеция) Иностранная фирма

«Тетра Пак Интернэшнл АБ» (Швеция) (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ УПАКОВОЧНОГО КОНТЕЙНЕРА

Изобретение относится к способу изготовления упаковочного контейнера из полимерного материала.

Известен способ изготовления упаковочного контейнера в форме параллелепипеда из двух полос полимерного материала путем их гибки.

Известный способ не обеспечивает получения полностью закрытого контейнера и, кроме того, является трудоемким процессом, требующим большого расхода материала.

С целью снижения трудоемкости изготовления и расхода материала в предлагаемом способе полосы сгибают в продольном направлении с образованием из первой полосы непрерывного ряда П-образных элементов, а из второй полосы — одного П-образного элемента, ширина которого равна длине одного из входящих в ряд П-образных элементов, а длина — длине ряда П-образных элементов, после чего накладывают П-образный элемент на ряд

П-образных элементов и плотно их соединяют.

На фиг. 1 изображена полоса полимерного материала, из которого образуются П-образные элементы; на фиг. 2 в часть полосы полимерного материала, сложенной в П-образные элементы; на фиг. 3 — П-образный элемент; на фиг. 4 — блок упаковочного контейнера.

Первая полоса 1 слоистого полимерного материала (фиг. 1), имеющая зубчатую насечку

2 для облегчения гибки, сгибается в непрерывный ряд П-образных элементов 3 (фиг. 2).

Вторая полоса сгибается до формы П-образного элемента 4 (фиг. 3) таким образом, что

5 его ширина равна длине одного из входящих в ряд П-образных элементов 3, а длина длине ряда П-образных элементов.

П-образный элемент 4 накладывают на ряд

10 П-образных элементов 3 и плотно их соединяют (фиг. 4). Соединение двух частей контейнера предпочтительнее осуществлять сваркой, в частности ультразвуковой.

15 Упаковочный контейнер может быть разделен на отдельные контейнеры путем отрыва полоски 5. Полоска 5 проходит в поперечном направлении к П-образному элементу, охватывая его поверхность по периметру. Место

20 надрыва выполнено из двух линий ослабления сечения или перфораций, расположенных на определенном расстоянии друг от друга таким образом, чтобы они находилнсь между двумя последовательными входящими в ряд П-об25 разными элементами 3.

При разделении упаковочного контейнера на отдельные контейнеры один конец полоски материала 5 оттягивается кверху и затем полоса может быть оторвана в направлении стрелЗО ки.

528860

Формула изобретения

Способ изготовления упаковочного контейнера в форме параллелепипеда из двух полос полимерного материала путем их гибки, о тл и ч а ю щи и с я тем, что, с целью снижения трудоемкости изготовления и расхода материала, полосы сгибают в продольном направлении с образованием из первой полосы непрерывного ряда П-образных элементов, а из второй полосы — одного П-образного элемента, ширина которого равна длине одного из входящих в ряд П-образных элементов, а дли5 на — длине ряда П-образных элементов, после чего накладывают П-образный элемент на ряд П-образных элементов и плотно их соединяют.
