Реферат

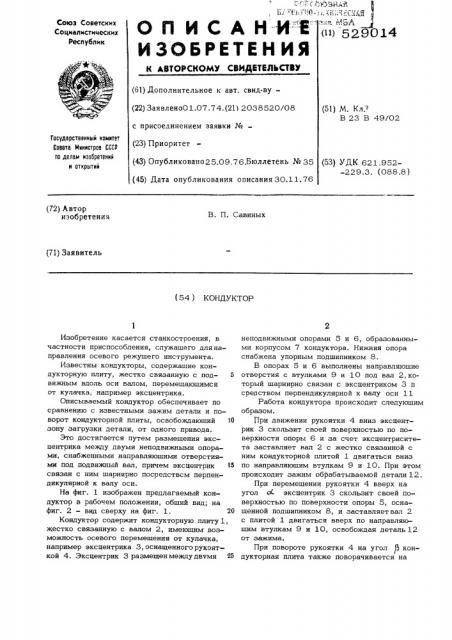

ъ р, Я Д (11) 529014

Gll ИСАНИ-" Й"

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву— (22) Заявлено01.07.74. (211 2038520/08 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 25.09.76.Бюллетень № 35 (45) Дата опубликования описания 30.11.76 (51) N. Кл.е

B 23 В 49/02

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 621.952-229.3. (088.8) (72) Автор изобретения

В. П. Савиных (71) Заявитель (54 ) КОНДУКТОР

Изобретение касается станкостроения, в частности приспособления, служащего длянаправления осевого режущего инструмента, Известны кондукторы, содержащие кондукторную плиту, жестко связанную с под- 5 вижным вдоль оси валом, перемещающимся от кулачка, например эксцентрика.

Описываемый кондуктор обеспечивает по сравнению с известными зажим детали и поворот кондукторной плиты, освобождающий 10 зону загрузки детали, от одного привода.

Это достигается путем размещения эксцентрика между двумя неподвижными опорами, снабженными направляющими отверстиями под подвижный вал, причем эксцентрик связан с ним шарнирно посредствсм перпендикулярной к валу оси.

На фиг. 1 изображен предлагаемый кондуктор в рабочем положении, общий вид; на фиг. 2 — вид сверху на фиг. 1. 20

Кондуктор содержит кондукторную плиту 1, жестко связанную с валом 2, имеющим. возможность осевого перемещения от кулачка, например эксцентрика 3, оснащенного рукояткой 4. Эксцентрик 3 размещен междудв мя 25 неподвижными опорами 5 и 6, образованными корпусом 7 кондуктора. Нижняя опора снабжена упорным подшипником 8.

В опорах 5 и 6 выполнены направляющие отверстия с втулками 9 и 10 под вал 2, который шарнирно связан с эксцентриком 3 и средством перпендикулярной к валу оси 11

Работа кондуктора происходит следующим образом.

При движении рукоятки 4 вниз эксцентрик 3 скользит своей поверхностью по поверхности опоры 6 и за счет эксцентриситета заставляет вал 2 с жестко связанной с ним кондукторной плитой 1 двигаться вниз по направляющим втулкам 9 и 10. При этом происходит зажим обрабатываемой детали 12.

При перемещении рукоятки 4 вверх на угол а . эксцентрик 3 скользит своей поверхностью по поверхности опоры 5, оснащенной подшипником 8, и заставляетвал 2 с плитой 1 двигаться вверх по направляющим втулкам 9 и 10, освобождая деталь 12 от зажима.

При повороте рукоятки 4 на угол Р кондукторная плита также поворачивается на

529014 угол в плоскости, перпендикулярной к о к оси вала 2, освобождая зону загрузки дел тали.

Составитель В, Брискина

Техред М. Ликович КоРРектоР Б. Югас

Редактор Т. Шагова

Заказ 5364/96 Тираж 1 178 Подписное

ILHNNI1N Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Формула изобретения

Кондуктор, содержащий кондукторную плиту, жестко связанную с подвижным вдоль си валом, перемещающимся от кулачка, наример эксцентрика, о т л и ч а ю ш и йс я тем, что, с целью обеспечения возможности зажима детали и поворота кондукторной плиты от одного привода, эксцентрик размещен между двумя неподвижными опорами с направляющими отверстиями под вал, причем эксцентрик связан с ним шарнирно посредством перпендикулярной к валу оси.
