Устройство для отделения и выдачи из навала длинномерных заготовок

Устройство для отделения и выдачи из навала длинномерных заготовок

Иллюстрации

Показать все

Реферат

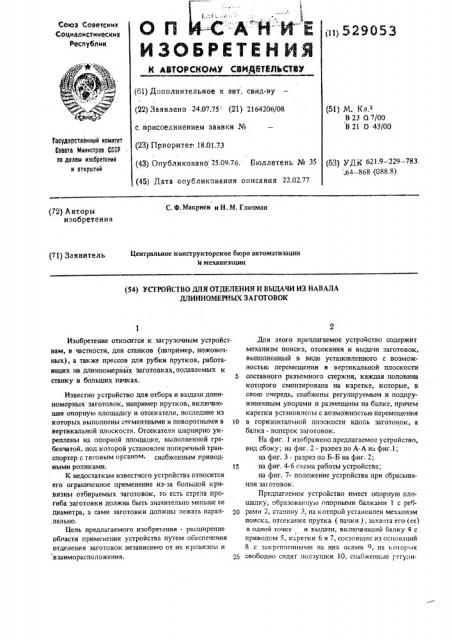

О п

Союз Советских

Социалмстицеских

Республик

-С -А Н И Е (щ 529053 (á1) Дополнительное к авт. свид-ву

{22) Заявлено 24.07.75 (21) 2164206/08 (51) М, Кл,о

В 23 07 00

В 21 0 43/00 с присоединением заявки №

{23) Приоритет 18,01,73 (43) Опубликовано 25.09.76. Бюллетень № 35 (45} Дата опубликования описания 22.02.77

Государственный комитет

Совета Мнннотроо СССР по делам изооретоннй и открытий (53) QQj< 621.9-229-783. .64 — 868 (088,8) С, Ф. Мавриев и Н. М. Глозман (72) Авторы изобретения

Центральное конструкторское бюро автоматизации и механизации (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ И ВЫДАЧИ ИЗ НАВАЛА

ДЛИННОМЕРНЫХ ЗАГОТОВОК!

20

Изобретение относится к загрузочным устройст. вам, в частности, для станков (например, ножовочных), а также прессов для рубки прутков, работающих на длинномерных заготовках, подаваемых к станку в больших пачках.

Известно устройство для отбора и выдачи длинномерных заготовок, например прутков, включающее опорную площадку и отсекатели, последние из которых выполнены сегментными и поворотными в вертикальной плоскости. Отсекатели шарнирно укрепленьт на опорной площадке, выполненной гребенчатой, под которой установлен поперечный транспортер с тяговым органом. снабженным приводными роликами.

К недостаткам известного устройства относится его ограниченное применение из-за большой кривизны отбираемых заготовок, то есть стрела прогиба заготовки должна быть значительно меньше ее диаметра, а сами заготовки должны лежать параллельно.

Цель предла.аемого изобретения - расширение области применения устройства путем обеспечения отделения заготовок независимо от их кривизны и взаиморасположения.

Для этого прилагаемое устрочство содержит механизм поиска, отсекания и выдачи заготовок, выполненный в виде установленного с возможностью перемещения в вертикальной плоскости составного разъемного стержня, каждая половина которого смонтирована на каретке, которые, в свою очередь, снабжены регулируемым и подпружиненным упорами и размещены на балке, причем каретки установлены с воэможностью перемещения в горизонтальной плоскости вдоль заготовок, а балка - поперек заготовок.

На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 - разрез по А-А на фиг.1; на фиг. 3 - разрез по Б-Б на фиг. 2; на фиг. 4-6 схема работы устройства; на фиг. 7- положение устройства при сбрасывании затотовок.

Предлагаемое устройство имеет опорную площадку, образованную опорными балками 1 с ребрами 2, ста*.шну 3, па которой установлен механизм поиска, отсекания прутка (пачки ), захвата его (ee) в одной точке и выдачи, включающий балку 4 с приводом 5, K.:ретки 6 и 7, состоящие из оснований

8 с закрепленными на них осями 9, на которых свободно сидят ползушки 10, снабженные регули529053

Z0 Б

18 9 руемыми упорами 11 со щупом положения прутка

12 и направляющими втулками 13, на которых закреплены гидроцилиндры 14, соединенные с отсекателями 15, имеющими фиксатор 16. Кроме того, устройство имеет механизм отделения прутка от других прутков или части пачки от всей пачки, выполненный в виде винта с левой и правой резьбой

17, вращаемого приводом 18, Имеющим предохранительную муфту 19. Для предотвращения заклинивания предусл1отрено приспособление, обеспечива- Я ющее ориентацию по пру1ку и имеющее вид пружины 20.

П редлагае мое устройс гво работает следующим образом.

При включении привода 5 балка 4 вместе со смон16 тированными на ней каретками 6 и 7, прижатыми одна к другой винтом 17, движется по станине 3 к рассыпанной пачке заготовок. При этом движении ползушки 10 фиксируются пружинами 20 в среднем по"20 ложении. Упоры 11 прижаты один к другому и составляют как бы один упор, отсекатели 15 также прижаты одни к другому H составляют также как бы один отсекатель. Иолзушки 10 подходят к ближайшей точке переднего прутка и касаются его щупом 12, который М даст команду отключения привода 5 и остановки балки 4, после чего гидроцилиндры 14 выдвигают одновременно отсекали 15, которые, внедряясь в пачку, отсекают отбираемый пруток в нужном месте, благода-:

30 ря тому, что расстояние между упорами 11 и отсекателями 15 заранее приводится в соответствие с диаметром отбираемых заготовок. Так как концы прутка или пачь могут быть зажаты другими прутками или пачками, пруток или пачку необходимо отделить. Для этого предусмотрен специальный механизм: включается привод вращения винта

18, который через предохранительную муфту 19 передает вращение аппу 17 с правой и левой резьбой, в результате каретки 6 и 7 разъезжаются, освобождая пруток (пачку ) от лежащих на нем

2 3 5 Ф 1т 12 lO (прутков (пачек ) . .Пружины 20 позволяют ползушкам 10 не заклиниваться иа кривом прупке и повторять в каждой точке его форму, направляясь с помощью упора 11 и отсекателей IS самим пругком.

После того, как каретки б и 7 разойдутся на необходимое расстояние (примерно 3 /4 прутка ), привод 5 включается на обратный ход и каретки 6 и

7 подают пруток в крайнее заднее положение, втаскивая его отсекателями 15 .(которые выше упоров 11 ) на ребро 2, верхняя часть которого выше упора 11. После сброса прутка с ребра 2 гидроцилиндры 14 опускают отсекатели 15 в нижнее положение, привод винта 18 сводит каретки б и

7 вместе и механизм готов к отбору следующего прутка.

Формула изобретения

Устройство для отделения и выдачи из навала длииномерных заготовок, состоящее из нескольких опорных площадок, раслоложешгых по длине заготовок, с отсекателями, о тл и ча юще е ся тем, что, с целью расширения области применения устроиства за счет обеспечения отделения заготовок независимо oI их кривизны и взаиморасположения, оио снабжено л еханизл1ом поиска, отсекаиия и выдачи заготовок, вьшолиеинь1л в виде уcTBHoBленного с возможно Th(o иерел1ещсиия в вертикальной плоскости составного разъемного стержня, каждая половина которого смонтирована на каретке, которые в свою очередь, снабжены регулируемым и подпружиненным упорами и размещены на балке, причем каретки установлены с возмож-ностью перемещения в горизонтальной плоскости вдоль заготовок, а балка - поперек заготовок.

11риори гст исчислять о г 18 января 1973 и., согласно заявке N" 18725! 6/08.
