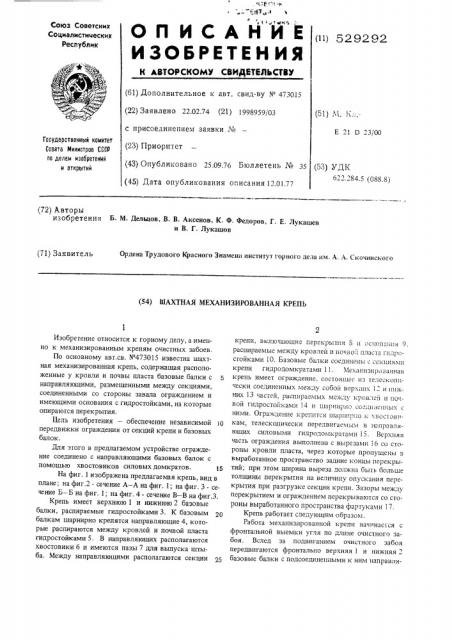

О П И С А Н„.И™м, E

ИЗОБРЕТЕН ИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 52 92 92 (61) Дополнительное к авт. свид-ву N 473015 (22) ЗаЯвлено 22.02.74 (21) 1998959/03 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 25.09.76 Бюллетень № 35 (45) Дата опубликования описания12.01.77 (51) И. Е.:.Е 21 D 23/00

Гасударственный камитет

Савета 1йннистрав СССР па делам изааретений и аткрытнй (53) УДК

622.284.5 (088.8) (72) Авторы изобретения Б. М. Дельцов, В. В. Аксенов, К. Ф. Федоров, 1. E. дукашев и В. Г. Лукашов

Ордена Трудового Красного Знамени институт горного дела им. А. А. Скочинского (71) Заявитель (54) ШАХТНАЯ МЕХАНИЗИРОВАННАЯ КРЕПЬ

Изобретение относится к горному делу, а именно к механизированным крепям очистных забоев.

По основному авт.св. N 473015 известна шахтная механизированная крель, содержащая расположенные у кровли и почвы пласта базовые балки с направляющими, размещенными между секциями, соединенными со стороны завала ограждением и имеющими основания с гидростойками, на которые опираются перекрытия.

Цель изобретения — обеспечение независимой )0 передвижки ограждения от секций крепи и базовых балок.

Для этого в предлагаемом устройстве ограждение соединено с направляющими базовых балок с помощью хвостовиков силовых домкратов. !5

На фиг. 1 изображена предлагаемая крель, вид в плане; на фиг.2 - сечение А — А на фиг. 1; на фиг. 3 - сечение Б — Б на фиг. 1; на фиг. 4 - сечение  — В на фиг.3.

Крепь имеет верхнюю 1 и нижнюю 2 базовые балки, распираемые гидростойками 3. К базовым балкам шарнирно крепятся направляющие 4, которые распираются между кровлей и почвой пласта гидростойками 5. В направляющих располагаются хвостовики 6 и имеются пазы 7 для выпуска штыба. Между направляющими располагаются секции крепи, включающие перекрытия 8 и основания 9. распираемые между кровлей и почвой пласта гидростойками 10. Базовые балки соединены с секциями крепи гидродомкратами 11. Механизиро.-ванная крепь имеет ограждение. состоящее из тедескопически соединенных между собой верхних 1 и нижних 13 частей, распираемых между кров.гсй и почвои гидростойками l4 и шарнирно согдинс шых с ними. Ограждение крепится шари;рио к хвостовикам, телескопически передвигаемым в направляющих силовыми гидродомкратами 15. Верхняя часть ограждения выполнена с вырезами 16 со стороны кровли пласта, через которые пропущены в выработанное пространство задние концы перекрытий; при этом ширина выреза должна быть больше толщины перекрытия на величину опускания перекрытия при разгрузке секции крепи. Зазоры между перекрытием и ограждением перекрываются со стороны выработанного пространства фартуками 17.

Крель работает следующим образом.

Работа механизированной крепи начинается с фронтальной выемки угля по длине очистного забоя. Вслед за подвиганием очистного забоя передвигаются фронтально верхняя 1 и нижняя " базовые балки с подсоединенными к ним направля529292

11

7 ющими 4 с помощью гидродомкратов 11. В момент передвижки базовых балок основания 9 и перекрытия 8 секций крепи расперты между боковыми породами гидростойками 10 с рабочим сопротивлением, а базовые балки и направляющие расперты соответственно гидростойками 3 и 5 с активным подпором, величина которого значительно меньше величины рабочего сопротивления секций крепи.

Ограждение 12 и 13 в этот момент также расперто гидростойками 14 и остается неподвижным. После передвижки базовых балок осуществляется передвижка секций крепи по фронтально- групповой схеме, т.е. по мере передвижки базовых балок разгружаются и передвигаются очередные наиболее удаленные от них секции крепи до упора в оазовые балки.

Ограждение 12 и 13 передвигают фронтально через определенное расстояние, равное шагу закладки. При этом распор с гидростоек 14 снимается и ограждение подтягивают силовыми домкратами 15

@ до упора в направляющие.

Формула изобретения

Шахтная механизированная крель по автсв. 3473015, о тли ча ющ а я ся тем, что, с целью обеспечения независимой передвижки ограждения от секций крепи и базовых балок, ограждеи ние соединено с направляющими базовых балок с помощью хвостовиков и силовых домкратов.

529292

Составитель Г. Лукашев

Редактор Л. Лашкова

Техред

Г. Родак

Корректор С. Шекмар

Заказ 5257/77

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Тираж 690 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, 1 аушская наб., д. 4/5
