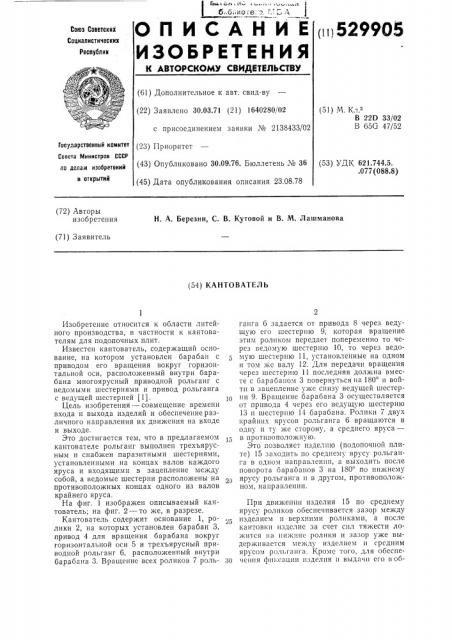

О П И С А Н И Е Оц529905

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 30.03.71 (21) 1640280/02 с присоединением заявки № 2138433/02 (23) Приоритет (43) Опубликовано 30.09.76. Бюллетень № 36 (45) Дата опубликования описания 23.08.78 (51) .Ц jg,т е

В 22D 33/02

В 65G 47/52

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.744.5. .077 (088.8) (72) Авторы изобретения

Н. А. Березин, С. В. Кутовой и В. М. Лашманова (71) Заявитель (54) КАНТОВАТЕЛЬ

Изобретение относится к области литейного производства, в частности к кантователям для подопочных плит.

Известен кантователь, содержащий основание, на котором установлен барабан с приводом его вращения вокруг горизонтальной оси, расположенный внутри барабана многоярусный приводной рольганг с ведомыми шестернями и привод рольганга с ведущей шестерней (1).

Цель изобретения — совмещение времени входа и выхода изделий и обеспечениеразличного направления их движения на входе и выходе.

Это достигается тем, что в предлагаемом кантователе рольганг выполнен трехъярусным и снабжен паразитными шестернями, установленными на концах валов каждого яруса и входящими в зацепление между собой, а ведомые шестерни расположены на противоположных концах одного из валов крайнего яруса.

На фиг. 1 изображен описываемый кантователь; на фиг. 2 — то же, в разрезе.

Кантователь содержит основание 1, ролики 2, на которых установлен барабан 3, привод 4 для вращения барабана вокруг горизонтальной оси 5 и трехъярусный приводной рольганг 6, расположенный внутри барабана 3. Вращение всех роликов 7 роль- з0 ганга 6 задается от привода 8 через ведущую его шестерню 9, которая вращение этим роликом передает попеременно то через ведомую шестерню 10, то через ведомую шестерню 11, установленные на одном и том же валу 12. Для передачи вращения через шестершо 11 последняя должна вместе с барабаном 3 повернуться на 180 и войти в зацепление уже снизу ведущей шестерни 9. Вращение барабана 3 осуществляется от привода 4 через его ведущую шестерню

13 и шестершо 14 барабана. Ролики 7 двух крайних ярусов ролы.анга 6 вращаются в одну tt ту же сторону, а среднего яруса— в противоположную.

Это II03Bo;IItcT II3+c;IIII0 (подопочной IIJIIIте) 15 заходить по среднему ярусу рольганга в одном направлении, а выходить после поворота барабанов 3 на 180 по нижнему ярусу рольганга и в другом, противоположном, направлении.

При движсшш изделия 15 по среднему ярусу роликов обеспечивается зазор между изделием и верхними роликами, а после кантовки изделие за счет сил тяжести ложится на нижнис ролики и зазор уже выдерживается между изделием и средним ярусом рольганга. Кроме того, для обеспечения фиксации изделия и выдачи его в об529908 ратном направлении на основании 1 кантователя установлен упор 16.

Двигаясь по среднему ярусу ролы а га в одном направлении, изделие 15 доходит до упора 16, где конечный выключатель (на 5 чертеже не изображен) фиксирует наличие изделия в исходном поло?кении и дает команду на поворот барабана 3 на 180 .

При кантовке изделие за счет эксцентричного расположения изменит свой уровень. IO

Перекантованное изделие 15 выходит по ни?кнему ярусу в противополо?кном направлении.

Этот процесс может происходить и наоборот, т. е. изделие 15 заходит по впынсму 15 ярусу, а после кантовки выходит по среднему ярусу и в противоположном направлении.

Формула изобретения

Кантователь для изделия, преимущественно подопочных плит, содержащий оснопанис, на котором установлен барабан с приводом его вращения вокруг горизонтальной оси, расположенный внутри барабана многоярусный приводной рольганг с ведомыми шестернями и привод рольганга с ведущей шестерней, отличающийся тем, что, с целшо совмещения времени входа и выхода изделий и обеспечения различного направления их движения на входе и выходе, рольгаш выполнен трехъярусным и снабжен парàзитными шестернями, установленными»a концах ьалов каждого яруса и входящи.»i в зацепление между собой, а ведомые шесгерпи расположены на противоположных ко.щах одного из валов крайнего яруса.

Источники информации, принятые во внимание при экспертизе

1. Лвт. св. № 227554, кл. В 22D 33/02, 1966 (прототип) .

529905

Редактор 3. Ходакова

Заказ 1679/8 Изд. № 330 Тираж 961 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам нзобретешш и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель 3. Тюрина

Техред В. Рыбакова

Корректоры: P. Беркович и Н. Федорова
