Электролит для осаждения сплавов серебро-сурьма

Электролит для осаждения сплавов серебро-сурьма

Иллюстрации

Показать все

Реферат

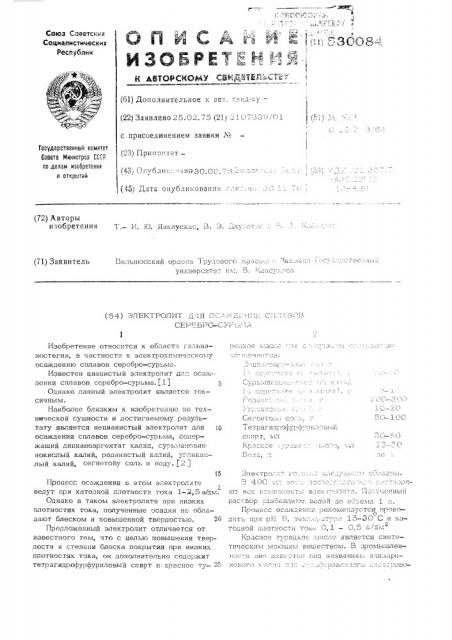

СОюз Советских

Социалистических

Республик (61) Дополнительное к авт, свид--:-У— (22) Заявлено 25.02.75 (211 = i О, 3."1 -. 11 с присоединением заявки М

1 с

Государственный комитет

Соввтв Министров СССР по делам иаооретений н открытий

1 2б) ПРио171.тет (4 >,, rQлик ° ...,нод0 0р с

1 (45) Дата ОПУОЛИ1сОВЯНИЯ О,:И

1 с (72) Авторы

Ь11.1ЫЮССКИЙ Ордена D). 7Â01Ü ансон i.- .: :: и. = .:-.:.. :i ::С .. - :-"-- -с-.-..с я1 с =

yI-I1 версите: 11, д. 1,а-пс- - : ..-,; (71) Заявитель (54) ЭЛЕКТРОЛИТ 1Ч 1Я О:.:;с :;1 - . -1Н:; С:1 ;. " Э

СЕР1=БРО-ОУг-17 1с с.

1 с

° .-л с.с.

,1-.11 с0 (е -Iiето .".:, с:7.:=.. г

ТЕтраГИдГОас,.". Ь ".111-1 Вн,j:,10 —; 0

-; —.. =n

C 11!:Р Т. МЛ изобРетениЯ 1, 1, 10.;1н-„;,,„-,,, Д Э

Изобретение относится к област.. гальваностегии, в частности к электрохихтическо.,.1у осаждению сплавов серебро-сурьма.

Известен цианистый электролит дл-; осаж-дения сплавов серебро-сурьма.(1)

Однако данный электролит является токсичным.

Наиболее близким к изобретению по технической сушности и достигаемому результату является нецианистый электролит для осаждения сплавов серебро-сурьма, содержащий дицианоаргентат калия, сурь я 1овин.

НОКИСЛЫй КаЛИй, рсдаНИСтЫй КаЛИй, ) с,1ЕКИС-" лый калий, сегнетову соль и воду. (2 1

Процесс осаждения в этом электролите

2. ведут при катодной плотности -,îêà 1-2,5а дм.

Однако в таком электролите при низких плотностях тока, полученные осадки не обладают блеском и повышенной твердостью. 2О

Предложенный электролит отличается QT известного тем, что с целью повышения твердости и степени блеска покрытия при низких плотностях тока, он дополнительно содержит тетрагидрофурфуриловый спирт и красное ту- 2раствор =-баьля1от водой до с=,:-ема 1 л.

Пооцесс осаждения зекоме11д "сзтся поовод .ать псои р Н 1. ".: с —,"". . ., ат" р,=. 1 c7a3 L С и ка=:0HîjI плотност -:î:1= с, l — 0,5 а; д .: лрасное ту"- едкое "1аг то является с 1кте с..с

530084

Таблица

30

300

200

250

Роданистый калий, г

10

Углекислый калий, r

100

100

Сегнетова соль, г

Тетрагидрофурфуриловый спирт, мл

80

50

25 до 1 до 1 до 1

Вода, л рН электролита о

Температура, С

20

Плотность тока, а/дм

0,3

0,2

0,2

Продолжительность, мин го масла и имеет следующую структурную формулу

СН (СН,) СНСН бН вЂ” СН СНг), < 0о><

Ъ 2 2

0 $0..

Серебро (в пересчете на металл), r

Сурьма (в пересчете на металл), г

Красное турецкое масло, мл

Экспериментальные данные по качеству покрытий, полученных в известном и предложенном электролитах, предЭлектролит стабилен в работе: при пропускании электричества в количестве 1 а.частил в ванне выделяется 10 мг шлама. В неРабс чем состоянии осадок не выделяется.

5 Состав электролита и режима осаждения представлены в табл. 1. ставлены в табл. 2. Оптимальная плотность тока в известном электролите составляет

2 а/дм .

530084

Таблица 2

Предложенный электролит

Известный электролит

Экспериментальные данные

Общая отражательная способность, %

92

95

Зеркальная отражательная способность, %

98,5

98,5

Е

Микротвердость, кг/мм

135

130

137

160

Внутренние напряжения сжат тия, кг/см

210

100

50

Износостойкость по сравнению с чистым серебром, принятым за 1

14

Сцепление с медной основой о

Многократный изгиб на 180 вплоть до перелома основания покрытие не отслаивается

Состав сплава, %

97,7

98,0

96,6

98,8 серебро

3,4

1,2

2,3

2,0 сурьма

100

100

Выход по току, %

100

100

0,19

0,13

Скорость осаждения, мкм/мин

0,13

12

12

Толщина покрытия, мкм

ЦНИИПИ Заказ 5251/682 Тираж 1068 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Как видно из таблицы, из известного электролита осаждаются покрытия, уступаю-4 щие по качеству покрытиям из предложенного электролита.

Формула изобретения

Электролит для осаждения сплавов серебро-сурьма, содержащий дицианоаргентат калия, сурьмяновиннокислый калий, рс данистый калий, углекислый калий, сегнетову соль и воду, о т л и ч а ю щ и й— с я тем, что, с целью повышения твердости и степени блеска покрытия при низких плотностях тока, он дополнительно содержит тетрагидрофурфуриловый спирт и красное турецкое масло при следующем соотношении компонентов:

Дицианоаргентат калия (в пересчете на металл), r 20 — 40

Сурьмяновиннокислый калий (в пересчете на металл), г 3 — 15

Роданистый калий, г 200 — 300

Углекислый калий, г 10 — 20

Сегнетова соль, г 50 — 100

Тетрагидрсфурфуриловый спирт, мп 50 — 80

Красное турецкое масло, мл 15 — 50

Вода, л до 1

Источники информации, принятые во внимание при экспертизе:

1. Патент CIIIA ¹ 2555375, кл. 204-43, опубл. 05.06.51.

2. Химия и химическая технология.

Научные труды вузов Лит. CCP Вильнюс, 1972, т. 14, с. 169.
