Устройство для охлаждения сыпучего материала
Иллюстрации
Показать всеРеферат
Союз Советских
Социалистических
Республик

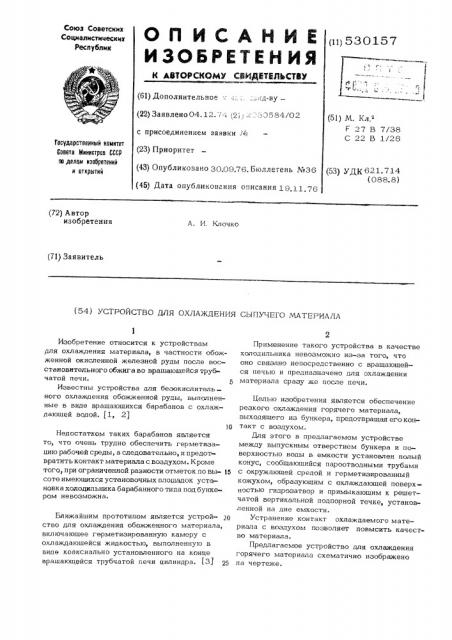

О П И C А Н И Е дцвзо вт
ИЗОБРЕТЕН ИЯ (61) Дополнительное:: :,;...нд-ву (22) Заявлено 04. 12.7 !:,2,, = . ;30684/02 с присоединением заявки У6 (23) Приоритет (51) М Кл
F 27 В 7/38
С 22 В 1/26
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (43) Опубликовано 30.09.76. Бюллетень %36 (53) УДК 621.714 (088.8) (45) Дата опубликования описания 19.11 76 (72) Автор изобретения
А. И, Клочко (71) 3 а я в и тел ь (54) УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ СЫПУЧЕГО МАТЕРИАЛА
Изобретение относится к устройствам для охлаждения материала, в частности обожженной окисленной железной руды после восстановительного обжига во врашаюшейся трубчатой печи. б
Известны устройства для безокислительного охлаждения обожженной руды, выполненные в виде врашаюшихся барабанов с охлаждаюшей водой. (1, 2) 10
Недостатком таких барабанов является то, что очень трудно обеспечить герметизацию рабочей среды, а следовательно, и предотвратить контакт материала с воздухом. Кроме того, при ограниченной разности отметок по вы- ) соте имеюшихся установочных плошадок установка холодильника барабанного типа под бункером невозможна.
Е ижайшим прототипом является устрой- 20 ство для охпаждения обожженного материала, включающее герметизированную камеру с охлаждаюшейся жидкостью, выполненную в виде коаксиально установленного на конце врашающвйся трубчатой печи цилиндра. (33
Применение такого устройства в качестве холодильника невозможно из-за того, что оно связано непосредственно с вращающейся печью и предназначено для охлаждения материала сразу же после печи.
Гжелью изобретения является обеспечение резкого охлаждения горячего материала, выходяшего из бункера, предотвращая его контакт с воздухом.
Для этого в предлагаемом устройстве между выпускным отверстием бункера и поверхностью воды в емкости установлен полый конус, сообщающийся пароотводными трубами с окружающей средой и герметизированный кожухом, образующим с охлаждающей поверхностью гидрозатвор и примыкающим к решетчатой вертикальной подпорной течке, установленной на дне емкости.
Устранение контакт охлаждаемого материала с воздухом позволяет повысить качество материала.
Предлагаемое устройство для охлаждения горячего материала схематично изображено на чертеже.
530157
Устройство для охлаждения состоит из бункера 1 и емкости 2 с охлаждающей водой. Между выпускным отверстием бункера
1 и поверхностью воды в емкости 2 установлен полый конус 3 полость под которым сообщается с окружающей средой посредством пароотводных труб 4. Конус 3 герметизиро» ван от окружающей среды кожухом 5, который верхней частью примыкает к бункеру 1, а нижней частью в воде - к вертикальной щ решетчатой течке 6, служащей для подпора и выпуска охлаждающего материала и установленной на дне емкости 2. Кожух 5 с жидкостью образует гидрозатвор, разделяющий окружающую среду и зону выпуска р горячего материала из бункера 1. Течка 6 выполняется решетчатой>обеспечивая поступление охлаждающей жидкости под кожух 5 (по закону сообщающихся сосудов) и направленный выпуск охлажденного материала в QQ нижнюю часть емкости без заполнения всей емкости.
Устройство работает следующим образом.
Горячий материал из бункера 1 поступает в емкость 2 с охлаждающей водой. Полый 25 конус 3 распределяет выпуск материала в охлаждающую ванну равномерно, образуя кольцевую щель.
При погружении горячего материала в жидкость образуется большое количество 30 пара с повышением давления под конусом
3. Через пароотводные трубы 4 пар выбрасывается в атмосферу. Кожух 5 с охлаждающей жидкостью образует гидрозатвор для образующегося пара и направляет охлажден- 35 ный материал в решетчатую течку 6, которая осуществляет подпор столба материала в жидкости. Удаление материала из-под течки производится известными транспортными средствами конвейерного типа, например, шнековыми питателями, ковшовыми элеваторами и т. д.
В емкости 2 уровень охлаждающей воды поддерживается постоянный, обеспечивая непрерывную подачу воды и ее слив.
Применение предлагаемого устройства для охлаждения обожженной окисленной железной руды позволяет повысить качество восстановленной руды и технико-экономические показатели при ее обогащении, в также улучшить санитарные условия труда.
Формула изобретения
Устройство для охлаждения сыпучего материала, содержащее бункер, к нижней части которого присоединена емкость, расположенная в ванне с водой, о т л и ч аю щ е е с я тем, что, с целью отвода пара и предотвращения контакта материала с воздухом, оно снабжено установленным под торцовой частью бункера полым конусом, закрепленным посредством пароотводных патрубков на емкости, нижняя часть которой выполнена в виде вертикально расположенной решетчатой течки.
Источники информации, принятые во внимание при экспертизе.
1. Авт. св. % 80105, кл. 27В 7/38, 1965.
2. Авт. св. % 67459, кл. С22В 1/02, 1966.
3. Соколов К. Н.,Оборудование термических цехов. М.,1967, с. 95-96.
