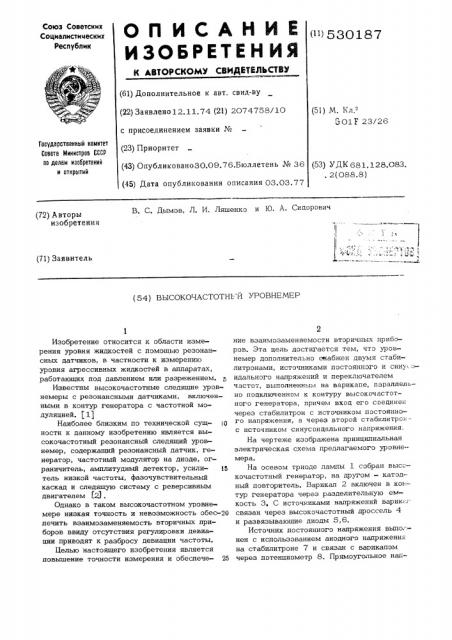

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (")530187 (61) Дополнительное к авт. свид-ву (22) Заявлено12.11.74 (21) 2074758/10 с присоединением заявки № (23) Приоритет (43) Опубликовано30.09.76.Бюллетень № 36 (45) Дата опубликования описания 03.03.77 (51) М. 1<л. 5 Оl У 23/26

Государственный комитет

Совета Министров СССР

ll0 делам изооретений и открытий (53) УДК 681.128.О83. . 2(088.8) В, С. Дымов, Л. И. Ляшенко и Ю. А Сидорови (72) Авторы изобретения (71) Заявитель (54) ВЫСОКОЧАСТОТНЕ Й УРОВНЕМЕР

Изобретение относится к области измерения уровня жидкостей с помощью резонансных датчиков, в частности к измерению уровня агрессивных жидкостей в аппаратах, работающих под давлением или разрежением.

Известны высокочастотные следящие уровнемеры с резонансными датчиками, включенными в контур генератора с частотной модуляцией. (11

Наиболее близким по технической сущ- 10 ности к данному изобретению является высокочастотный резонансный следящий уровнемер, содержащий резонансный датчик, генератор, частотный модулятор на диоде, ограничитель, амплитудный детектор, усили- l5 тель низкой частоты, фазочувствительный каскад и следящую систему с реверсивным двигателем (23 .

Однако в таком высокочастотном уровнемере низкая точность и невозможность обес-20 лечить взаимозаменяемость вторичных приборов ввиду отсутствия регулировки девиации приводят к разбросу девиации частоты.

Белью настоящего изобретения является повышение точности измерения и обеспече- 25 ние взаимозаменяемости вторичных приборов. Зта цель достигается тем, что уровнемер дополнительно жабжен двумя стабилитронами, источниками постоянного и сину.зидального напряжений и переключателем частот, выполненным на варикапе, параллельно подключенном к контуру высокочастотного генератора, причем вход его соединен через стабилитрон с источником постоянногo напряжения, а через второй стабнлитрснс источником синусоидального напряжения.

На чертеже изображена принципиальная электрическая схема предлагаемого уровнемера.

На осевом триоде лампы 1 собран высс— кочастотный генератор, на другом — катодный повторитель. Варикал 2 включен в кон- тур генератора через разделительную емкость 3, С источниками напряжений варик:: связан через высокочастотный дроссель 4 и развязывающие диоды 5,6.

Источник постоянного напряжения выпо.".— нен с использованием анодного напряжения на стабилитроне 7 и связан с варикапом через потенциометр 8. Прямоугольное нап530187 ряжение, подаваемое на варикап, формируется с использованием синусоидального напряжения источника 9 напряжения и стабилитрона 10.

Принцип построения уровнемера заключается в слежении за резонансной частотой контура, которая изменяется с изменением уровня. Слежение осуществляется путем воздействия на контур сигналом из двух последовательно чередующихся частот. Частота чередования равна рабочей частоте двигателя в следящей системе, При рассогласовании средней частоты генератора с резонансной частотой контура расстройка контура для каждой из частот будет различной, соответственно будет отличаться напряжение на выходе детектора, соответствующее каждой из воздействующих частот, т. е. произойдет рассогласование, сигнал о котором приведет в действие систему перестройки частоты генератора.

Частотная модуляция высокочастотного сигнала осуществляется следующим образом.

Во включенном состоянии на варикап 2 постоянно подается через диод 5 и дроссель

4 напряжение со стабилитрона 7. Напряжение со стабилитрона 10 подается через диод

6 и дроссель 4 каждый полупериод.

Скважность варикапа обеспечивается использованием синусоидального напряжения.

Требуемая прямоугольность достигается тем, что амплитуда более чем в десять раз, превышает требуемую амплитуду импульса.

Напряжение стабилизации у стабилитрона 10 выше, чем у стабилитрона 7. Вследствие этого через каждый полупериод управляющего напряжения происходит смена напряжения на варикапе и изменение его емкости, которая через> разделительную емкость 3 включается в контур генератора на лампу 1 и изменяет его суммарную емкость и соответственно частоту.

Установка требуемой величины девиации производится за счет изменения постоянного напряжения на варикапе с помдщью потенциометра 8.

Формула изобретения

Высокочастотный уровнемер, содержащий резонансный датчик, высокочастотный генератор, амплитудный детектор, усилитель низкой частоты, фазочувствительный каскад и следящую систему с реверсивным двигателем, отличающийся тем, что, с целью повышения точности измерения, он снабжен двумя стабилитронами, источниками постоянного и синусоидального напряжений и переключателем частот, выполненным на варикапе, параллельно подключенном к контуру генератора, причем вход варикапа со единен через стабилитрон с источником постоянного напряжения, а через второй стабилитрон — с источником синусоидального напряжения.

Источники информации, принятые во внимание при экспертизе.

1 . Авт. св. № 118998, кл. 101 F

23/28, 07.07.58.

2. Макаров ..А. К. и Свердлин В. М.

Автоматические устройства контроля уровня. М., "Энергия, 1966, с. 132-137 (прототип) .
