Преобразователь речи в импульсную последовательность, синхронную с основным тоном

Преобразователь речи в импульсную последовательность, синхронную с основным тоном

Иллюстрации

Показать все

Реферат

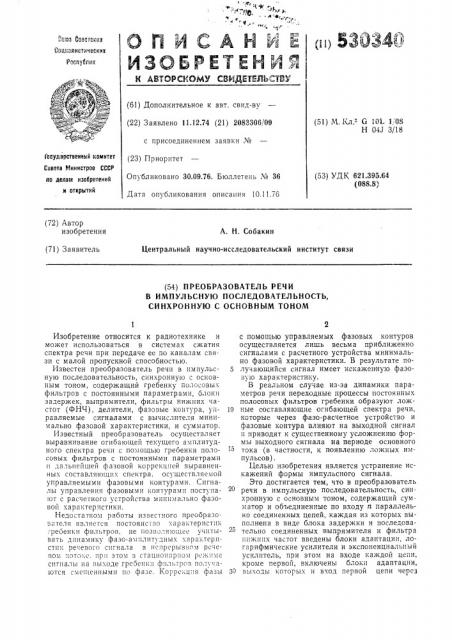

О П И C А Н Е

ИЗОБРЕТЕН ИЯ

,I I) 83О34(У а1а3 1(аеетс11им

0ац11авистичесиих

Распав11 и

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11.12.74 (21) 2083306/09 с присоединением заявки M (51) М.,Кл. - б 10L 1,08

Н 04J 3/18 (53) УДК 621.395.64 (088.8) Опубликовано 30.09.76. Бюллетень Ne 36 ва девам изааретений и атирытий

Дата опубликования описания 10.11.76 (72) Автор изобретения

А. H. Собакин

Центральный научно-исследовательский институт связи (?1) Заявитель (54) ПРЕОБРАЗОВАТЕЛЬ РЕЧИ

В ИМПУЛЬСНУЮ ПОСЛЕДОВАТЕЛЬНОСТЬ, СИНХРОННУЮ С ОСНОВНЫМ ТОНОМ (23) Приоритет

Савете Министров СССР

Изобретение относится к радиотехнике и может использоваться в системах сжатия спектра речи при передаче ее по каналам связи с малой пропускной способностью.

Известен преобразователь речи в импульс- б ную последовательность, синхронную с основным тоном, содержащий гребенку полосовых фильтров с постоянными параметрами, блоки задержек, выпрямители, фильтры нижних частот (ФНЧ), делители, фазовые контура, уп- 10 равляемые сигналами с вычислителя минимально фазовой характеристики, и сумматор.

Известный преобразователь осуществляет выравнивание огибающей текущего амплитудного спектра речи с помощью гребенки полосовых фильтров с постоянными параметрами и дальнейшей фазовой коррекцией выравненных составляющих спектра, осуществляемой управляемыми фазовыми контурами, Сигналы управления фазовыми контурамн поступают с расчетного устройства минимально фазовой характеристики.

Недостатком работы известного преобразоВателя является постоянство xàðàêòåðIIPTHI

1 РЕОЕНК11 фИЛЬTPOB, Не ПОЗВО.".ЯIО ЦЕЕ УЧIIТЫвать динамику фазо-ах1плиту Hblx характеристик речевого сигнала в непрерыв-:î"м рсчеВО. 1 потоке, пр11 этом В стационаp Iом jIpж11ме сигналы на Выходе грсоенк:1 ф11льтров получаются смеп1енными Ilo фазе. Коррс ция фазы 30 с помощью управляемых фазовых контуров осуществляется лишь весьма приближенно сигналами с расчетного устройства минимально фазовой характеристики. В результате получающийся сигнал имеет искаженную фазовую характеристику.

В реальном случае из-за динамики параметров речи переходные процессы постоянных полосовых фильтров гребенки образуют ложные составляющие огибающей спектра речи, которые через фазо-расчетное устройство и фазовые контура влияют на выходной сигнал и приводят к существенному усложнению формы выходного сигнала на периоде основного тока (в частности, к появлению ложных импульсов) .

Целью изобретения является устранение искажений формы импульсного сигнала.

Это достигается тем, что в преобразователь речи в импульсную последовательность, синхронную с основным тоном, содержащий сумматор и объединенные по входу тт параллельно соединенных цепей, каждая из которых выполнена в виде блока задержки и последовательно соединенных выпрямителя и фильтра нижних частот введены блоки адаптации, логарифмические усилители и экспоненциальный усилитель, при этом на входе каждой цепи, кроме первой, включены блоки адаптации, выходы которых и вход первой цепи через

Формула изобретения

Составитель Г. Теплова

Текред E. Подурушипа

Редактор Т. Пилипенко

Корректор А. Дзесовп

Заказ 2824/8 Изд. № 1657 Тираж 495 Подписп к

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2

3 блоки задержки подключены к входам выпрямителей, а выходы фильтров нижних частот каждой цепи через соответствующие логарифмические усилители и сумматор подключены к входу экспоненциального усилителя.

Такой преобразователь позволяет получить на выходе импульсную последовательность, синхронную с основным тоном, с неискаженным фазо-амплитудным спектром.

На чертеже приведена структурная электрическая схема преобразователя.

Преобразователь речи в импульсную последовательность, синхронную с основным тоном, содержит п параллельно соединенных цепей, каждая из которых состоит из последовательно соединенных блока задержки 1, выпрямителя 2, ФНЧ 3 и логарифмического усилителя

4, выходы которых каждой цепи через сумматор 5 подключены к входу экспоненциального усилителя 6, соединенного с выходом преобразователя. На входе каждой цепи, кроме первой, включены блоки адаптации 7, входы которых объединены с входом блока задержки 1 первой цепи и входом преобразователя.

Преобразователь речи работает следующим образом.

Входной сигнал x(t) поступает на вход блока задержки 1 первой цепи и на входы блоков адаптации 7 остальных и — 1 цепей. На выходах блоков адаптации 7 образуются сигналостатки у1 (/) .... у 1(1). Далее в преобразователе каждая из цепей, состоящая из блока задержки 1, выпрямителя 2 и ФНЧ 3, реализует получение текущих дисперсий сигнал-остатков и входного сигнала. Система логарифмических усилителей 4, сумматора 5 и экспоненциального усилителя 6 преобразует полученные дисперсии в их произведение М„(t), 5 равное определителю матрицы Грама. Временная функция М (t) представляет собой импульсную последовательность, синхронную с основным тоном, с четким единственным импульсом на периоде, в которой отсутствуют

10 колебательные составляющие и не имеется фаза-амплитудных искажений.

Преобразователь речи в импульсную последовательность, синхронную с основным тоном, содержащий сумматор и объединенные по входу и параллельно соединенных цепей, каж20 дая из которых выполнена в виде блока задержки и последовательно соединенных выпрямителя и фильтра нижних частот, о т л ич а ю шийся тем, что, с целью устранения искажений формы импульсного сигнала, введены блоки адаптации, логарифмические усилители и экспоненциальный усилитель, при этом на входе каждой цепи, кроме первой, включены блоки адаптации, выходы которых и вход первой цепи через блоки задержки

30 подключены к входам выпрямителей, а выходы фильтров нижних частот каждой цепи через соответствующие логарифмические усилители и сумматор подключены к входу экспоненциального усилителя.
