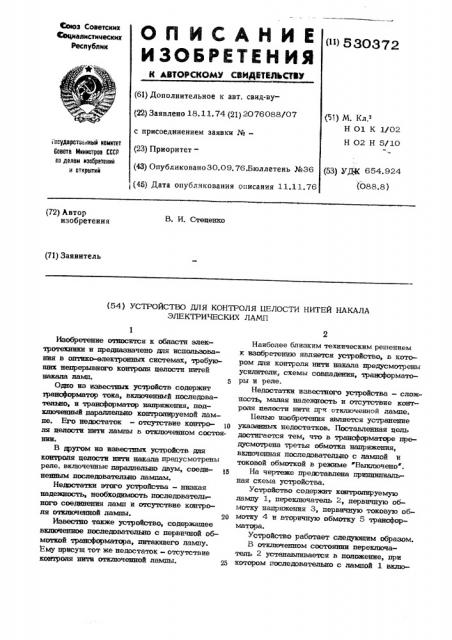

О П И С А Н И Е 530372

ИЗОБРЕТЕН ИЯ

4:оюэ Советских

4Ъциалистических

Республик (61) Дополнительное к авт. свид-ву(22) 3аявлено 18. 11. 74 (21} 2076088/07 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 30.09. 76.Бюллетень №36 (») М. Кл.

Н 01 К 1/02

Н 02 Н 5/10 асуднрстаыный накитет

Савете Иинистрае t CI P аа делам нзааретений

Н OTKPblTNM (53) УДЖ 654 924 (088.8 ) (45) Дата опубликования описания 11.11.76 (72) Автор изобретения

В. И. Стеценко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЦЕЛОСТИ НИТЕЙ НАКАЛА

ЭЛЕКТРИЧЕСКИХ ЛАМП

Изобретение относится к области электротехники и предназначено дпя использования в оптико-электронных сис гемах, требутоших непрерывного контроля целости нитей накала ламп 5

Одно из известных устройств содержит трансформатор тока, включенный последовательно, и трансформатор напряжения, подюпоченный параллельно контролируемой лампе. его недостаток — отсутствие контроas целости нити лампы в отключенном состоянии.

В gp M из известных устройств jUls конч1роля целости нити накала предусмотрены реле, включенные параллеле.щ двум, соединенным последовательно лампам.

Недостатки этого устройства — низкая надежность, необходимость последовательного соединения ламп и отсутствие контроля отключенной лампы. 20

Известно также устройство, содержащее включенное последовательно с первичной обмоткой чрансформатора, питающего лампу.

Ему присущ тот же недостаток - отсутствие

KoRTp Gas ни ги отключенной лампы. 25

Наиболее близким техническим решением к изобретению является устройство, в котором дпя контроля нити накала предусмотрены усилители, схемы совпадения, трансформаторы и реле.

Недостатки известного усгройства — сложность, малая надежность и отсутствие контроля целости нити п1 и отклточенной лампе.

Белью изобретения является устранение указанных недастатков. Посгавленная цель достигается тем, что в трансформаторе предусмощзена третья обмотка напряжения, включенная последовательно с лампой и токовой обмоткой в режиме Выключено .

На чертеже представлена принципиальная схема устройства.

Устройство содержит контролируемуто лампу 1, переключатель 2, первичную обмотку напряжения 3, первичную токовую обмотку 4 и вторичную обмотку 5 трансформатора

Устройство работает следукнцим образом.

B отключенном состоянии переключатель 2 устанавливается в положение, при ж ром последовательно с лампой 1 вклюСоставитель Л. Шилов

Редактор В. Левятов Техред Г. Родак И.орректор и Мельниченко

Заказ 5272/676 Тираж 963 Подписное

ПНРИПИ Государственного комитета Совета РМнттров СССР по делам изобретений и открытий

113О35, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород. ул. Проектная, 4 чены первичные обмотки 3 и 4-Д Большое индуктивно сопротивление трансформатора

;. анряжения обеспечивает незначительныи ток в лампе, светвыключен,а на выходной обр,,утке 5 трансформатора присутствует

c" 6а доста" очный Рля KDHTpDi я состояния нити лаь шьл, При вкгпочении лампы 1 переключателем 2 последовательно с лампой включают д токовую обмотку 4, при этом на трансформатор падает незначительное по величине напряжение, обеспечивается номинальный ток накала лаьшы, а на выходе вторичной обмотки5 трансформатора присутствует сигнал, саиде- И тета:ствующнй о наличии тока в лампе.

Перегорание нити накала лампы вызывает исчезновение сигнала на выходе вторичной обмотки трансформатора как во вклю- ченном, так и в выключенном состоянии.

Изобретение существенн- повышает надежность контроля ламп, примерно вдвое уменыиает вес устройства, а наличие непрерывного контроля позволяет содержать осветительные установки в постоянной готовнсх те к действию

Формула изобретения

Устройство для KoHTpG1IB целости нитей накала электрических ламп, содержащее трансформатор, включенный токовой обмоткой последоватежио с лампой в режиме

Включено, а выходной обмоткой в цепи сигнализации, о т л и ч а ю щ е е с я тем, что, с целью контроля целости нити накала лампы в выипоченном состоянии, оно снабжено дополнительной обмоткой напряжения, включеиной последовательно с лампой и токовой обмоткой в режиме Выключено .
