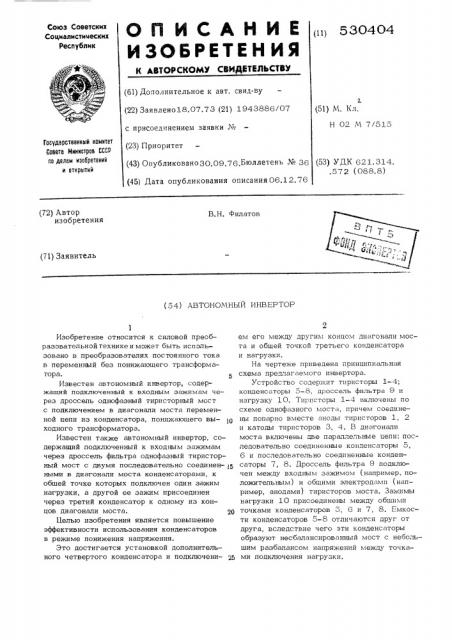

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик

5Э0404 (61) Дополнительное к авт. свид-ву (22) Заявлено18.07.73 (21) 1943886/07 с присоединением заявки № (23) Приоритет (43) Опубликовано30.09.76.Бюллетень № 36 (45) Дата опубликования описания 06.12.76 (51) M. Кл.

Н 02 М 7/515

Гасударственный иамитет

Саввтв Мииистрав СССР па делам изобретений и аткрытий (53) УДК 621.314..572 (088.8) (72) Автор изобретения

В.Н. Филатов (71) Заявитель (54) АВТОНОМНЫЙ ИНВEPTOP

Изобретение относится к силовой преобразовательной технике и может быть использовано в преобразователях постоянного тока в переменный без понижающего трансформатора.

Известен автономный инвертор, содержащий подключенный х входным зажимам че— рез дроссель однофазный тиристорный мост с подключением в диагонали моста переменной цепи из конденсатора, понижающего вы— ходного трансформатора.

Известен также автономный инвертор, содержащий подключенный к входным зажимам через дроссель фильтра однофазный тиристорный мост с двумя последовательно соединен- д ными в диагонали моста конденсаторами, к общей точке которых подключен один зажим нагрузки, а другой ее зажим присоединен через третий конденсатор к одному из кон— цов диагонали моста. 20

11елью изобретения является повышение эффективности использования конденсаторов в режиме понижения напряжения.

Это достигается установкой дополнитель— ного четвертого конденсатора и подключением его между другим концом диагонали моста и обшей точкой третьего конденсатора и нагрузки.

На чертеже приведена принципиальная схема предлагаемого инвертора, Устройство содержит тпристоры 1-4; конденсаторы 5-8, дроссель фильтра 9 и нагрузку 10. Тиристоры 1-4 включены по схеме однофазного моста, причем соедине— ны попарно вместе аноды тпристоров 1, 2 и катоды тиристоров 3, 4-. В диагонали моста включены две параллельные цепи:последовательно соединенные конденсаторы 5, 6 и последовательно соединенные конденсаторы 7, 8. Дроссель фильтра 9 подключен между входным зажимом (например, положительным) и общими электродами (нап— ример, анодами) тиристоров моста. Зажимы нагрузки 10 присоединены между общими точками конденсаторов 5, 6 и 7, 8. ЕМКос ти конденсаторов 5-8 отличаются друг от друга, вследствие чего эти конденсаторы образуют несбалансированный мост с небольшим разбалансом напряжений между точками подключения нагрузки.

530404

Составитель Г. Гомола

Техред И. Ковач Корректор В. Микита

Редактор A. Купрякова

Заказ 5271/672 Тираж 882 Подписнсе цНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Устройство работает следующим образом.

Пары тиристоров 1, 3 и 2, 4 включаются поочередно со сдвигом по фазе, равным

180 эл.град. На выходе моста тиристоров

1-4 за счет согласования параметров конденсаторов 5-8 и дросселя 9 формируется напряжение с формой, близкой к синусоидальной. Это напряжение делится по последовательно соединенным конденсаторам 5, 6 и 7, 8 обратно пропорционально их емкос — ц» ти. Выбирая соответствующий разбаланс емкостей конденсаторов 5-8, можно получить на выходе этого конденсаторного моста, а соответственно и самого инвертора, напряжение разбаланса практически любой низкой величины. Например, в некоторых случаях существует потребность получения выходного напряжения порядка 0,5-1 в при напряжении источника литания 250-350 в.

2О

Использование контура конденсаторов 58, выполненного по схеме разбалансированного моста, позволяет исключить выходной согласующий понижающий трансформатор и повысить эффективность использования по к напряжению конденсаторов. В предложенном устройстве конденсаторы 5-8 работают под напряжением, соразмерным с входным нап— ряжением, которое имеет один порядок с рабочими напряжениями выпускаемых серийно конденсаторов. В известном устройстве с тремя коммутирующими конденсаторами 2, по крайней мере один из них должен работать под низким напряжением инвертора, а, следовательно, иметь низкий коэффициент использования по напряжению.

Формула изобретения

Автономный инвертор, содержащий подключенный к входным зажимам через дрос— сель фильтра однофазный тиристорный мост с двумя последовательно соединенными в диагонали моста конденсаторами, к общей точ— ке которых подключен один зажим нагрузки, а другой ее зажим присоединен через третий конденсатор к одному из концов диагонали моста, отличающийся тем, что, с целью повышения эффективности использования конденсаторов в режиме понижения напряжения, он дополнительно снабжен четвертым конденсатором, подключенным между другим концом диагонали моста и общей точкой третьего конденсатора и нагрузки.
