Стенд для резки обечаек

Стенд для резки обечаек

Иллюстрации

Показать все

Реферат



гт..с .

ma 1 внз .;

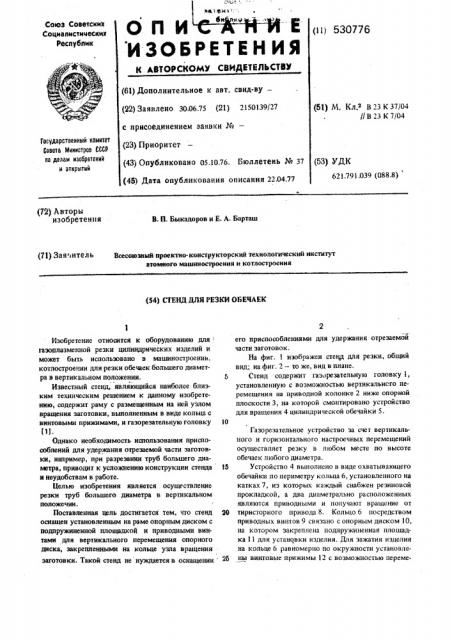

О П И Е < и взо7то

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 30.06.75 (21) 2150139/27 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 05.1076, Бюллетень № 37 (45) Дата опубликования описания 22.04.77 (51) М, Кл.о В 23 К37/04

//В 23 К 7/04

Государственный наынтет

Советв Мнннстров СССР па делам нзобрвтеннй н отнрытнй (53) УДК

621.791.039 (088,8) (72) Авторы изобретения

В. П. Быкадоров и Е. А. Барташ (т т) За я "итель Всесоюзный проектно- конструкторский технологический институт атоьнюго матпиност1роения и котлостроения

Изобретение относится к оборудованию для газоплазменной резки цилиндричеСких иэделий и может быть использовано в машиностроении. котлостроении для резки обечаек большего диаметра в вертикальном положении. б

Известный стенд, являющийся наиболее близким техническим решением к данному изобретению, содержит раму с размещенным иа ней узлом вращения заготовки, выполненным в виде кольца с винтовыми прижимами, и газореэательную головку 10

11Г.

Однако необходимость использования приспособлений для удержания отрезаемой части заготовки, например, при разрезании труб большего диаметра, приводит к усложнению конструкции стенда 1б и неудобствам в работе.

Целью изобретения является осуществление резки труб большего диаметра в вертикальном положечии.

Поставленная цель достигается тем, что стенд ЯО оснащен установленным на раме опорным диском с подпружиненной площадкой и приводными винтами для вертикального перемещения опорного диска, закрепленными на кольце узла вращения заготовки. Такой стенд не нуждается в оснащении 5 его приспособлениями для удержания отрезаемой части заготовок.

На фиг. 1изоб,ражен стенд для резки, общий вид; на фиг. 2 — то же, вид в плане.

Стенд содержит газореэательную головку 1, установленную с возможностью вертикальнсго перемещения на приводной колонке 2 ниже опорной плоскости 3, на которой смонтировано устройство для вращения 4 цилиндрической обечайки 5.

Газореэательное устройство за счет вертикального и горизонтального настроечных перемещений осуществляет резку в любом месте по высоте обечаек любого диаметра.

Устройство 4 вьшолнсно в виде охватывающего обечайки по периметру кольца 6, установленного на катках7, иэ которых каждый снабжен резиновой прокладкой, а два диаметрально расположенных являются приводными и получают вращение от тиристорного привода 8. Кольцо 6 посредством приводных винтов 9 связано с опорным диском 10, на котором закреплена подпружиненная площадка 11 для установки изделия. Для зажатия иэделия на кольце 6 равномерно по окружности установлены винтовые прижимы 12 с возможностью переме530776

Источники информации, принятые во внимание при экспертизе:

Формула изобретения стенд для резки ооечаек, содержащий раму с I s 1- авторское свидетельство И 95661 ° размещенным на ней узлом вращения мготовки. кл. В 23К7/04,14.11.69.

УФГ. тм1 ., э. 763-77 r., r. 25000. щения, каждый из котбрых снабжен кулачком удлиненной формы 13.

Стенд работает следующим абразм.

Опорный диск 10 йриводными винтами 9 устанавливают в положение, удобное для резки. Затем обечайку 5 устанавливают вертикально на площадку 11 и зажимают прижимами 12. После этого подводят газорезательную головку 1, включают привод 8 и производят резку, Отрезанная часть остается на торце ооечайки и по окончании резки снимается. Продукты сгорания падают вниз иа площадку, с которой убираются. выполненным в виде кольца с винтовыми прижима ми, и гаэорезательную головку, о тл и ч а ющ ни с я тем, что, с целью осуществления резки труб большего диаметра в вертикальном положении, стенд оснащен установленным на раме опорным диском с подпружиненной площадкой и приводными винтамн для вертикального перемещения опорного диска, закрепленными на кольце узла вращения заготовки.

1о

5-з0?76

Составитель A. Никитин

Техред О. Луговая

Корректор Т. Чаброва

Редактор Н. Вирко

Заказ 5397/153

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4

ТиРаж 1178 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР ло делам изобретений н открьпий

113035, Москва, Ж вЂ” 35, Раущская наб., д, 4/5
