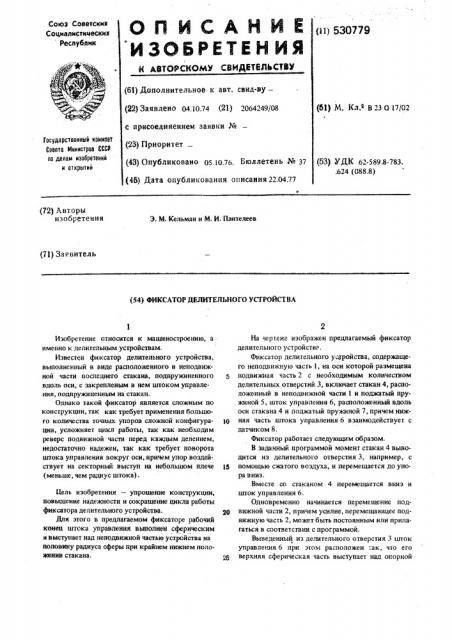

Q П И C А Н И K

ИЗОБРЕТЕН ИЯ

Союз Советских

Социвпистииесних

Республик

{61) Дополнительное к авт. свид-ву— (22) Заявлено 04.10.74 {21) 2064249/08 с присоединением заявки № (23) Приоритет (43) Опубликовано 05,10,76. Бюллетень Х 37 (45) Дата опубликования описания 22.04.77 (51) M. Кл. В 23 0 17/02

Государственный номитвт

Совета Министров СССР ао деном изобретений н открытий (53) УДК 62-589.8-783. .624 (088.8) (72) Авторы изобретения

Э. М. Кельман и М. И. Нантелеев

{?1) Заpвитель (54) ФИКСАТОР ДЕЛИТЕЛЬНОГО УСТРОЙСТВА

Изобретение относится к машиностроению, а именно к делительным устройствам.

Известен фиксатор делительного устройства, выполненный в виде расположенного в неподвижной части последнего стакана, подпружиненного вдоль оси, с закрепленым в нем штоком управления, подпружиненным на стакан.

Однако такой фиксатор является сложным по конструкции, так как требует применения большого количества точных упоров сложной конфигурации, усложняет цикл работы, так как необходим реверс подвижной части перед каждым делением, недостаточно надежен, так как требует поворота штока управления вокруг оси, причем упор воздействует на секторный выступ на небольшом плече (меньше, чем радиус штока) .

Цель изобретения — упрощение конструкции, повышение надежности и сокращение цикла работы фиксатора делителыюго устройства.

Для этого s предлагаемом фиксаторе рабочий конец штока управления вьпюлнен сферическим и выступает над неподвижной частью устройства на

Половину радиуса сферы при крайнем нижнем положении стакана.

На чертеже изображен предлагаемый фиксатор делительного устройстве.

Фиксатор делительного устройства, содержащего неподвижную часть 1, на оси которой размещена подвижная часть 2 с неооходимым количеством делительных отверстий 3, включает стакан 4, расположенный в неподвижной части 1 и поджатый пружиной 5, шток управления 6, расположенный вдоль оси стакана 4 и поджатый пружиной 7, причем нижняя часть штока управления 6 взаимодействует с датчиком 8.

Фиксатор работает следующим образом.

В заданный программой момент стакан 4 выводится из делительного отверстия 3, например, с

15 помощью сжатого воздуха, и перемещается до упора вниз.

Вместе со стаканом 4 перемещается вниз и шток управления 6.

Одновременно начинается перемещение подов вижной части 2, причем усилие, перемещающее подвижную часть 2, может быть постоянным или прилагаться в соответствии с программой.

Выведенный из делительного отверстия 3 шток управления 6 прн этом расположен —.ак, что его верхняя сферическая часть выступает над опорной

530779

Заказ 5397/158

Гираж l l 73

ЦНИИПИ

Подписное

Филиал ППП Ч (агеиг". г, ужгород, ул. Нроекзиая,4 з плоскостью неподвижной части на половину радиуса сферы.

Подвижная часть 2, перемещаясь, давит краем делительного отверстия 3 на сферическую часть штока управления 6, заставляя его перемещаться вниз.

При перемещении нижнян часть ш1ока управле..ия 6 воздействует на датчик 8. Датчик 8 дает команду на освобождение стакана 4 от усилия, переместившего его вниз (например, стравливают сжатый воздух), и стакан 4 поджимается пружиной 5 к опорной плоскости подвижной части 2.

При подходе очередного делительного отверстия 3 сгакан 4 заскакивает в него. Шток упоавления б при этом под действием пружины 7 также перемещается вверх в исходное положение. Цикл закончен.

Формула изобретения

Фиксатор делительного устройства, выполненный в виде расположенного в неподвижной части последнего стакана, подпружинвнного вдоль оси, с заключенным в нем штоком управления, подпружиненным на стакан, отличающийся тем,что,с целью упрощения конструкции, повышения ее надежности и сокращения цикла работы, рабочий конец штока управления выполнен сферическим и выступает над неподвижной частью устройства Йа половину радиуса сферы при крайнем нижнем положении стакана»
