Барабан к стружечному станку
Иллюстрации
Показать всеРеферат

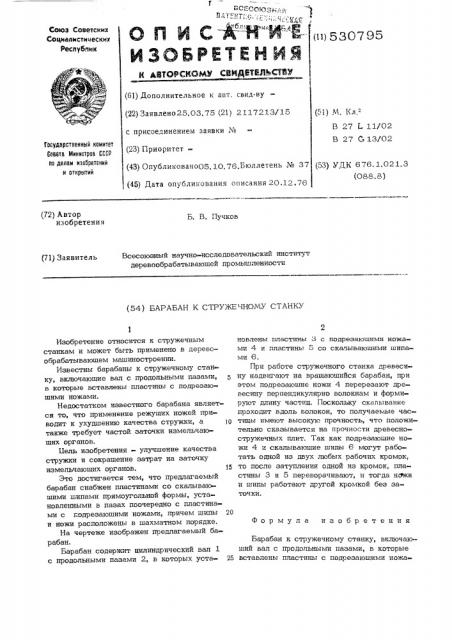

Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22} Заявлено25.03.75 (21) 2117213/15 с присоединением заявки № (23) Приоритет(43) Опубликоваио05. 10.76.Бюллетень № 37 (45) Дата опубликования описания 20.12.76 (51) М. Кл,е
В 27 L 11/02
В 27 G 13/02
Гооудерстеенный комитет
Совета Министров СССР оо делаи изобретений и открытий (53) УДК 6 76. 1. 02 1. 3 (088.8) (72) Автор изобретения
Б. В. Пучков
{71) Заявитель Всесоюзный научно-исследовательский институт деревообрабатываюшей промышленности (54) БАРАБАН К СТРУЖЕЧНОМУ СТАНКУ
Изобретение относится к стружечным станкам и может быть применено в деревообрабатывающем машиностроении.
Известны барабаны к стружечному станку, включаюшие вал с продольными пазами, в которые вставлены пластины с подрезаюшими ножами.
Недостатком известного барабана является то, что применение режуших ножей приводит к ухудшению качества стружки, а ip также требует частой заточки измельчаюших органов.
Цель изобретения - улучшение качества стружки и сокрашение затрат на заточку измельчаюших органов. 15
Это достигается тем, что предлагаемый барабан снабжен пластинами со скалываюшими шипами прямоугольной формы, установленными в пазах поочередно с пластинами с подрезаюшиг ги ножами, причем шипы 20 и ножи расположены в шахматном порядке.
На чертеже изображен предлагаемый барабан.
Барабан содержит цилиндрический вал 1 с продольными пазами 2, в которых уста- 25 новпены пластины 3 с подрезаюшими ножами 4 и пластины 5 со скапываюшими шипаMH 6.
При работе стружечного станка древесину надвтггают на вращаюшийся барабан, при этом подрезаюшие ножи 4 перерезают древесину перпендикулярно волокнам и формируют длину- частиц. Поскольку скалывание проходит вдоль волокон, то получаемые частицы имеют высокую прочность, что положительна сказывается на прочности древесностружечных плит. Так как подрезаюшие ножи 4- и скалывающие шипы 6 могут работать одной из двух любых рабочих кромок, то после затупления одной из кромок, пластины 3 и 5 переворачивают„и тогда наки и шипы работают другой кромкой без заточки.
Формула изобретения
Барабан к стружечному станку, вкпючаюший вал с продольными пазами, в которые вставлены пластины с подрезаюшими ножа530795
Составитель H. Дроздова
Редактор В. Другова Техред М. Левицкая КорректорА. Гриценко
Заказ 5384/134 Тираж 654 Подписное
БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113О35, Москва, -35, Раушская наб., д. 4/5
Филиал ППП "Патент", r Ужгород, ул. Проектная, 4 ми, о т л и ч а ю ш и и с я тем, что, с целью улучшения качества стружки и сокрашения затрат на заточку измельчаюших органов, барабан снабжен пластинами со скалываюшими шипами прямоугольной формы, установленными в пазах поочередно с пластинами с подрезаюшими ножами, причем шипы и ножи расположены в шахматном порядке.
