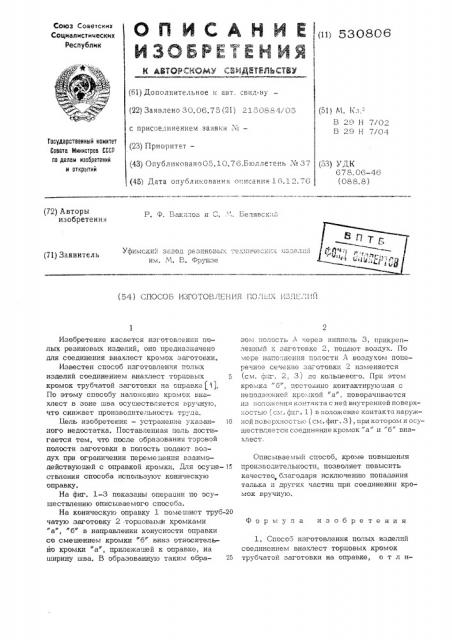

О П И С А Н Й Е I(») 530806
ИЗОБРЕТЕН ЙЯ и В7О Д АСТР 1Ь В
Союз Советских
Социал исти ческин
Республик (61) Дополнительное к авт. свнд-dó (22) Заявлено 30.06.75 (2!) 2150884/05 с присоединением заявки . =— (51 ) М. V:t,-
В 29 Н 7/02
В 29 Н 7/04
Государственный комитет
Совета Министров СССР оо делам изобретений и открытий (23) Приоритет— (43) Опубликовано 05.10.76,Б|оллетень . и 37 (53} УДК
678. 06-46 (088. 8) (45) Дата опу бликования 0llHcBHHB 1 6. 1 2. 76 (72) Авторы изобретениrl
Р. Ф, Вакилов и ., "„Белявский
Уфиъ"ски завод "ез- нов»." : = " -«ес: i :; = p7:". : им. М. B. Фрунзе (71) Заявитель (54) СПОСОБ ИЗГО1 ОВЛЕНИЯ ПОЛЫХ 1!3,(=,!ИЙ
Изобретение касается изготовления полых резиновых изделий, оно предназначено для соединения внахлест кромок заготовки.
Известен способ изготовления полых изделий соединением внахлест торцовых кромок трубчатой заготовки на оправке (11.
По этому способу наложение кромок вна.Хлест в зоне шва ос5 ществляется вручную, что снижает производительность труда.
Цель изобретения — устранение указанного недостатка. Поставленная цель достигается тем, что после образования торовой полости заготовки в полость подают воздух при ограничении перемещения взаимодействующей с оправкой кромки. Для осу-ше-15 ствления способа используют коническую оправку.
На фиг. 1-3 показаны операции по осушествлению описываемого способа.
На коническую оправку 1 помешают труб 20 чатую заготовку 2 торцовымн кромками
"а", "б" в направлении конусности оправки со смешением кромки "б" вниз относительно кромки "а, прилежащей к оправке, на ширину шва. В образованную таким обра- 25 зом полость А через ниппель 3, прикрепленный к заготовке 2, подают воздух. По мере наполнения полости А воздухом поперечное сечение заготовки 2 изменяется (см, фш.. 2. 3j go кольцевого. Прц этом кромка "б", постоянно контактирующая с неподвижной крс..;кой "а", поворачивается из положения контакта с ней внутренней поверхностью (сх, фпг. 1 ) B положение контакта наружной поверхисст-;о (см. фиг. 3), при котором и осуществляется соединение крсмок "а" и "б" внахлест.
Описываемьш способ, кроме повышения производительности, позволяет повысить качество„ благодаря исключению попадания талька и других частиц при соединении кромок вручную.
Формула изобретения
1. Способ изготовления полых изделий соединением внахлест торцовых кромок трубчатой заготовки на оправке, о т л и530806
Составитель Л. Хорова
Техред О. Луговая
Корректор Д. Мельниченко
Редактор Л. Ушакова
Заказ 5373/1 3 9 Тираж 814 Подписное
БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035,Москва, K-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 чаю щийс я тем, что, с цельюповышения производительности, после образования торовой полости заготовки в полость подают воздух при ограничении перемещения взаимодействующей с оправкой кромки, 2. Способ по п.1, отличающийся тем, что, используют коническую оправку.
Источники информации, принятые во вни мание при экспертизе:
1, Авторское свидетельство № 391948, кл. В 29 h. 7/04, 1971 (прототип).
