Союз Советских
Социалистических
Республик

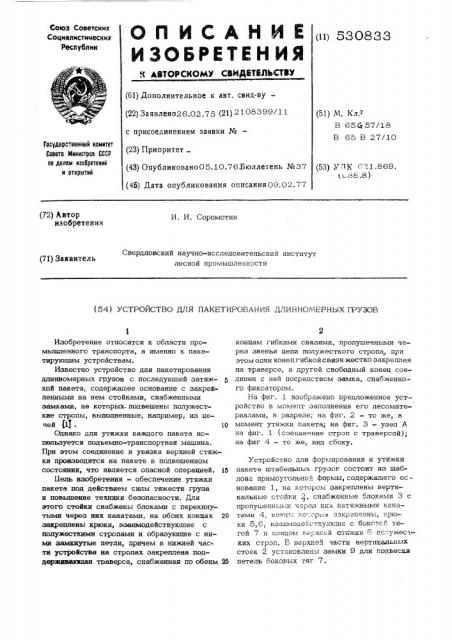

О П И С А Н И Е (и) 520833
ИЗОБРЕТЕН ИЯ (61) Дополнительное к авт. свид-ву— (22) Заявлено26.02,75 (21) - 108З99 11 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.10.7 6 Бюллетень № 37 (4б) Дата опубликования описания09.02.77 (51) М. Кл е
В 65 5 57/18
В 65 В 27/10
Государственный комитет
Совета Министров СССР по делам иаооретений и открытий (53) У. ТК 621.869. (.88.8)(72) Автор изобретения
И. И. Соромотин
Свердловский научно-исследовательский институт лесной промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПАКЕТИРОВАНИЯ ДЛИННОМЕРНЫХ ГРУ3ОВ
Изобретение относится к области промышленного транспорта, а именно к пакетируюшим устройствам.
Известно устройство для пакетирования длинномерных грузов с последующей затяжкой пакета, содержащее основание с закрейленными на нем стойками, снабженными замками, на которых-подвешены полужесткие стропы, выполненные, например, из цепей (1 .
Однако для утяжки каждого пакета используется подъемно-транспортная машина.
При этом соединение и увязка верхней стяжки производится на пакете в подвешенном состоянии, что является опасной операцией. 15
Uem изобретения — обеспечение утяжки пакета под действием силы тяжести груза и повышение техники безопасности. Для этого стойки снабжены блоками с перекинутыми через иих канатами, на обоих концах 20 закреплены крюки, взаимодействующие с полужесткими стропами и образующие с ними замкнутые петли, причем в нижней части устройства на стропах закреплена поддержив иопиш траверса, снабженная по обеим 25 концам гибкими связями, пропущенными через звенья цепи полужесткого стропа при этом один конец гибкой связи жестко закреплен на траверсе, а другой свободный конец соединен с ней посредством замка, снабженного фиксатором.
На фиг. 1 изображено предложенное устройство в момент заполнения его лесоматериалами, в разрезе,. на фиг. " — то же, в момент утяни пакета; на фиг. 3 — узел А на фиг. 1 (соединение строп с траверсой); на фиг 4 — то же, вид сбоку.
Устройство для формирования и утяжки пакета штабельных грузов состоит из шаблона прямоугольной формы, содержащего основание 1, на котором закреплены вертикальные стойки ?, снабженные блоками 3 с пропущенными через них натяжными канатами 4, коиц -. =.о.:.-.:pb y 3KpeLлены,;ploки 5,6, взаимодействующие с бокс-c!": тя-гой 7. и концом верхней стяжки 8 пс;:-ужесt ких строп. В верхней части вертикальных стоек 2 установлены замки 9 для подвески петель боковых тяг 7.
530833
Формула изобретения
Нижняя стяжка стропа 10 связана с гибкими связями 11, один конец которых жестко закреплен на поддерживающей траверсе
l2, а другой — соединен с ней посредством замка, выполненного в виде изогнутого хвдстовика 13, посаженного в подшипники тра версы 12 (на чертеже не показаны), соединеннс"o с рукояткой 14, снабженной фик сатором 1 5.
Устройство работает следующим образом. ф
Полужесткие стропы 10 пропускают через гибкие связи 11 траверсы 12 и нава шивают их на замки 9. Полужесткие стропы совместно с траверсой 12 оказываются и в подвешенном состоянии. В устройство ! б загружают лесоматериалы 16. При заполнении половины шаблона устанавливают и увязывают среднюю фиксирующую стяжку
17. После загрузки до полного объема к петлям боковых тяг 7 стропов 10 цепляют крюки 6, а к верхним концам-крюки 5 натяжных канатов 4 с таким расчетом, чтобы на концах стропа 10 оставались свободные звенья цепи. После этого замки траверс 12 открываются попарно (имеется возможность централизованного открытия всех четырех замков одновременно с устройством механического или электромагнитного привода) . 30
Причем конструкция замка обеспечивает надежное крепление полужестких строп в подвешенчом состоянии при заполнении устройства лесоматериалами 16. Пакет опускается вниз, канаты 4 натягиваются и под Зб собственной массой груза происходит самоутяжка пакетов, при этом верхние концы строп 10 также стягиваются, а нижняя часть пакета благодаря наличию поддерживающей траверсы 12 не провисает, В таком положении верхние концы стропа 10 смыкают путем пренс-..=анни (в два оборота ) свободных концог це;.";:. и на: ладыв ют закрутки из проволоки т.е. так как это предусмотрено "Техническ ми ус.. виями погрузки и крепления @ грузо†:". ;. и л образом пакет лесоматериалов будет сжат со всех сторон при натяжении ветвей стропа и принимает форму в поперечном сечении прямоугольника с сохранением этой формы при последующих грузовых операциях.
После увязки пакета его поднимают краном за петли боковых тяг 7 или автопогрузчикомс подхватомснизу, прИ этом ослабляют канаты 4. Крюки 5,6 отцепляют от полужестких строп. Затем отцепляют траверсу 12 на обоих концах путем размыкания гибкой связи 1 1, посредством рукоятки 14 хвостовика 13 из положения в положение Ц . При этсм кольцо гибкой связи 11 сходит с хвостовика 13. Указанную операцик производят при опущенном на землю пакете.
Устройство для пакетирования длинномеоных грузов, содержащее основание с закрепленными на нем стойками, снабженными замками, на которых подвешены полужесткие стропы, выполненные, например, из це пей, о т л и ч а ю щ е е с я тем, что, с целью обеспечения утяжки пакета под действием силы тяжести груза и повышения техники безопасности, стойки снабжены блоками с перекинутым через них канатами, на обоих концах которых закреплены крюки, взаимодействующие с полужесткими стропами и образующие с ними замкнутые петли, причем в нижней части устройства на стропах закреплена поддерживающая траверса, снабженная по обоим концам гибкими связями, пропущенными через звенья цепи полужесткого стропа, при этом один конец гибкой связи жестко закреплен на траверсе, а другой свободный конец соединен с ней посредством замка, снабженного фиксатором.
Источники информации, принятые во внимание при экспертизе:
1. Авт. св. № 250026 кл. В 65 g
67/1 2 за 1 969 г. (прототип) .
530833 и8. 2 ц
4и8.4
I I
Фиг.,7
i7 II
II
