Устройство для теплоизоляции и крепления трубопроводов к резервуарам

Устройство для теплоизоляции и крепления трубопроводов к резервуарам

Иллюстрации

Показать все

Реферат

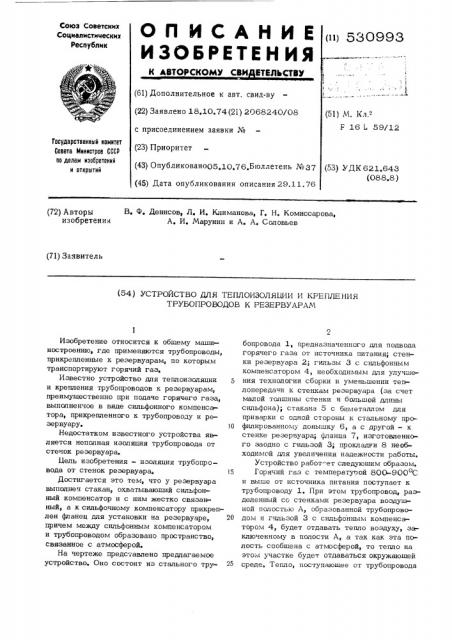

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕДЬСТВУ

Союз Советских

Социалистимеских

Республик (») 530993 (61) Дополнительное к авт. свид-ву (22) Заявлено 18,10.74 (21) 2068240/08 с присоединением заявки № (23) Приоритет (43) Опубликовано05.10.76.Бюллетень № 37 (45) Дата опубликования описания 29.11.76 (51) М. Кл.еF 16 1 59/12

Государственный комитет

Совета Министров СССР по делам изооретений и открытий (53) У Д К 62 1.643 (088,8) В, Ф, Денисов, Л. И. Климанова, Г. Н. Комиссарова, А, И, Марунин и А. A. Соловьев (72) Авторы изобретении (71) Зачвитель (54) УСТРОЙСТВО ДЛЯ ТЕПЛОИЗОЛЯЦИИ И КРЕПЛЕНИЯ

ТРУБОПРОВОДОВ К РЕЗЕРВУАРАМ

Изобретение относится к общему машиностроению, где применяются трубопроводы, прикрепленные к резервуарам, по которым транспортируют горячий газ, Известно устройство для теплоизоляции и крепления трубопроводов к резервуарам, преимущественно при подаче горячего газа, выполненчое в виде сильфонного компенсатора, прикрепленного к трубопроводу и резервуару. 10

Недостатком известного устройства является неполная изоляция трубопровода от стенок резервуара, Цель изобретения — изоляция труб опр о— вода от стенок резервуара. 15

Достигается это тем, что у резервуара выпопнеч стакан, охватывающий сильфонный компенсатор и с ним жестко связанный, а к сильфочному компенсатору прикреплен фланец для установки на резервуаре, 2о причем между сильфонным компенсатором и трубопроводом образовано пространство, связанное с атмосферой, На чертеже представлено предлагаемое устройство. Оно состоит из стального трубопровода 1, предназначенного для подвода горячего газа от источника питания; стенки резервуара 2; гильзы 3 с сильфонным компенсатором 4, необходимым для улучшения технологии сборки и уменьшении теплопередачи к стенкам резервуара (за счет малой толщины стенки и большой длины сильфона); стакана 5 с биметаллом для приварки с одной стороны к стальному прсфилированному донышку 6, а с другой — к стенке резервуара; фланца 7, изготовленного заодно с гильзой 3; прокладки 8 необ ходимой для увеличения надежности работы, Устройство работ "ет следующим образом.

Горячий газ с температурой 800-900 С и выше от источника питания поступает к тру-бопроводу 1. При этом трубопровод, разделенный сс стенками резервуара воздушной полостью А, образованной трубопроводом и гильзой 3 с сильфонным компенсатором 4 будет отдавать тепло воздуху, заключенному в полости А, а так как эта полость сообщена с атмосферой, то тепло на этом участке будет отдаваться окружающей среде, Тепло> поступающее ст трубопровода

1, через профилированное донышко б, сильфонный компенсатор 4, гильзу 3 и фланец

7 также будет отводиться воздушной прослойкой в полости А в атмосферу.

Таким образом имеется полная изоляция сильно разогретого (до 800- 800оС) трубопровода от стенок резервуара.

Ф ормула изобретения

Устройство для теплоизоляции и крепления трубопроводов к резервуарам, преимущественно при подаче горячего газа, выполненное в виде сильфонного компенс ,тора, прикрепленного к трубопроводу и резервуару, о т л и ч а ю ш е е с я тем, что, с целью изоляции трубопровода от стенок резервуара, у последнего выполнен стакан, охватываюший сильфонный компенсатор и с ним жестко связанный, а к силь фонному компенсатору прикреплен фланец

Ф для установки на резервуаре, причем между сильфонным компенсатором и трубопрс водом образовано пространство, связанное с атмосферой.
