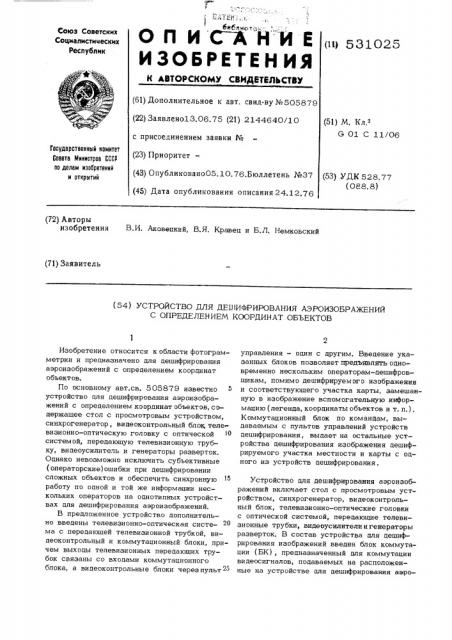

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ."АТ&. ;:,:., Союз Советских

Социалистических

Республик (1Ц 531025

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву №505879 (22) Заявлено13.06.75 (21) 2144640/10 с присоединением заявки № (23) Приоритет— (51) И. К .

G 01 С 11/06

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (43) Опубликовано05.10.76.Бюллетень №37 (53) УДК 528.77 (088. 8) (45) Дата опубликования описания 24.12.76 (72) Авторы изобретения B.È. Аковецкий, В.Я. Кравец и Б.Л. Немковский (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ДЕВ!ИФРИРОВАНИЯ АЭРОИЗОБРАЖЕНИЙ

С ОПРЕДЕЛЕНИЕМ КООРДИНАТ ОБЪЕКТОВ

Изобретение относится к области фотограмметрии и предназначено для дешифрирования аэроизображений с определением координат объектов.

По основному авт.св. 505879 известно устройство для дешифрирования аэроизображений с определением координат объектов, содержащее стол с просмотровым устройством, синхрогенератор, видеоконтрольный блок, теле визионно-оптическую головку с оптической системой, передающую телевизионную трубку, видеоусилитель и генераторы разверток, Однако невозможно исключить субъективные (операторские) ошибки при дешифрировании сложных объектов и обеспечить синхронную работу по одной и той же информации нескольких операторов на однотипнъ х устройствах для дешифрирования аэроизображений.

В предложенное устройство дополнительно введены телевизионно-оптическая система с передающей телевизионной трубкой, видеоконтрольный и коммутационный блоки, причем выходы телевизионных передающих трубок связаны со входами коммутационного блока, а видеоконтрольные блоки через пульт " управления — один с другим. Введение указанных блоков позволяет предъявлять одновременно нескольким операторам-дешифровщикам, помимо дешифрируемого изображения и соответствующего участка карты, замешанную в изображение вспомогательную информацию (легенда, координаты объектов и т. п,) ..

Коммутационный блок IID командам, выдаваемым с пультов управлений устройств дешифрирования, выдает на остальные устр ойс тва дешифрирования из ображения дешифрируемого участка местности и карты с одного из устройств дешифрирования.

Устройство для дешифрирования аэроизображений включает стол с просмотровым устройством, синхрогенератор, видеоконтрольный блок, телевизионно-оптические головки с оптической системой, передающие телевизионные трубки, видеоусилители и генераторы разверток. В состав устройства для дешифрирования изображений введен блок коммутации (БК), предназначенный для коммутации видеосигналов, подаваемых на расположенные на устройстве для дешифрирования аэро531025 изображений видеоконтрольные устройств*,", (ВКУ).

На чертеже представлены функциональные связн двух устройств для дешифрирования аэроизображений (УД) .

Ь

Устройство включает устройства 1 и 2 для дешифрирования аэроиэображений (УД), телевизионно-оптические головки (ТОГ) 3 и

4 для считывания изображений, ТОГ 5 и 6 для считывания карты, реле коммутации 7 16 и 8, видеоконтрольные устройства (ВКУ)

9 и 10 для наблюдения дешифрируемого изображения, видеоконтрольные устройства (ВКУ)

11 и 12 для наблюдения карты, блок коммутации (БК) 13 и пульты управления (ПУ)

14 и 15.

Оператор-дешифровщик, выполняя дешифрование и определение координат объектов, пользуется для визуального дешифрирования г Щ (опознавания) различными лупами (H 1Ë-2, HllJI-3K). Когда объект обнаружен, но не опознан, применяют телевизионно-оптическую головку дпя рассматривания изображения на

ВКУ с общим увеличением до 75 крат. Это

Зб увеличивает вероятность опознавания объектов на изображении.

Для проведения совещательного дешифрирования трудноопознаваемых сложных объектов изображение объектов воспроизводится на двух соседних ВКУ первого и второго

30 устройств. Применяя электронную обработку, повышающую качество изображения, а также совещательное дешифрирование, можно избавиться от субъективных ошибок од35 ного оператора.

Устройство дпя дешифрирования аэроизображений работает следующим образом.

Сигналы изображения и карты, сформированные на УД 1 с помощью головок 3 и 5. 40 поступают на два входа блока 13. Пройдя через нормально замкнутые контакты реле

7, они поступают на входы устройств 9 и 11. Те же сигналы с выходов блока 13 подаются на нормально разомкнутые контак- 45 ты реле 8, При подаче команды с пульта управления 14 реле 7 срабатывает и на устройства 9 и 11 подаются сигналы, поступившие с выхода УД 2. При отсутствии команды на срабатывание реле 8 на

ВКУ 10 и 12 поступают сигналы от

TOI" 5 и 6. При срабатывании реле 8 на устройства 10 и 12 подаются сигналы, сформированные головками 3 и 4.

Таким образом, в случае необходимости оператор-дешифровщик, работающий на УД, 1, может наблюдать иэображение, анализируеМ0е оператором-дешифровщиком УД 2 и наоборот.

Пульт управления каждого из УД обеспечивает помимо коммутации видеосигналов, подаваемых на видеоконтрольные устройства, введение дополнительной информации в анализируемое иэображение, а также включение различных видов обработки видеосигнала для повышения его качества.

Ф ормула изобретения

Устройство для дешифрирования аэроизображений с определением координат объектов по авт. св. №505879, с т л и ч а ю шее с я тем, что, с целью исключения субъективных ошибок при дешифрировании сложных объектов, обеспечениявозможностиснRxроиной работы по одной информации нескольких операторов ча однотипных устройствах для дешифрирования, B него дополнительно введены телевизионно-оптическая система с передающей телевизионной трубкой, видеоконтропьный и коммутационный блоки, причем выходы обеих телевизионных передающих трубок связаны cD входами коммутационного блока, а видеоконтрольные блоки через пульт управления связаны один с другим.

Источники информации, принятые во внимание при экспертизе;

1. Авторское свидетельство № 505879, G01c 1 1/06, 1 1, 12. 74.

2.УРалХ61л Х.Solnic1c and Thomas

Х.Согbett "А Н1 гй ResoEUtjon copse/ pi о (emote vieyvillg svstenl (Ф+ Natip6 lnyosiunl oil Jn1о matipn 3ispfay

1т (о 68) Атпbassador Hotel (Los Ang åées, Са fovllia),lnay,19б8 рр 1ОЧ-1О8) 531025
