Способ испытания ячеистого бетона

Способ испытания ячеистого бетона

Иллюстрации

Показать все

Реферат

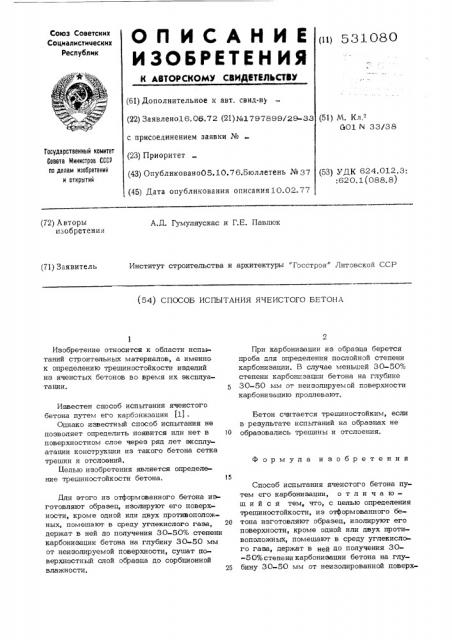

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик (11) 53 Х 080 (61) Дополнительное к авт. свид-ву (22) Заявлено16.06.72 (21) _#_91797899/29-33 (51) М. Кл.

G01 N 33/38 с присоединением заявки № (23) Приоритет

Гасударственный комитет

Совета Мииистраа СССР па делам изааретений и открытий (43) Опубликовано05.10.76.Бюллетень № 37 (53) УДК 624.012.3:

: 620. 1 (088. 8) (45) Дата опубликования описания 10.02.77 (72) Авторы изобретения

АЛ. Гумуляускас и Г.Е. Павлюк (71) Заявитель

Институт строительства и архитектуры "Гэсстроя" Литовской CCP (54) СПОСОБ ИСПЫТАНИЯ ЯЧЕИСТОГО EETOHA

Бетон считается трешиностойким, если в результате испытаний на образцах не

1О образовались трешины и отслоения. йля этого из отформованного бетона изготовляют образец, изолируют его поверхности, кроме одной или двух противоположных, помешают в среду углекислого газа, держат в ней до получения 30-50% степени карбонизации бетона на глубину 30-50 мм от неизолируемой поверхности, сушат поверхностный слой образца до сорбционной влажности, 25

Изобретение относится к области испытаний строительных материалов, а именно к определению трешиностойкости изделий из ячеистых бетонов во время их эксплуатации.

Известен способ испытания ячеистого бетона путем его карбэнизации (lj .

Однако известный способ испытания не позволяет определить появится или нет в поверхностном слое через ряд лет эксплуатации конструкции из такого бетона сетка трешин и отслоений.

Белью изобретения является определение трешиностойкости бетона.

При карбонизации из образца берется проба для определения послойной степени карбонизации. В случае меньшей 30-50% степени карбонизации бетона на глубине

30-50 мм от неизолируемой поверхности карбонизацию продлевают.

Ф ормула изобретения

Способ испытания ячеистого бетона путем его карбонизации, о т л и ч а ю— ш и и с я тем, что, с целью определения трешиностойкости, из отформованного бетона изготовляют образец, изолируют его поверхности, кроме одной или двух противоположных, помешают в среду углекислого газа, держат в ней до получения 30-50%степени карбонизации бетона на глубину 30-50 мм от неизолированной поверх531080

Составитель Ю. Копырин

Техред A. Eorдан Корректор Д. Мельниченко

Редактор Н. Квачадзе

Заказ 5387/160 Тираж 1029 Подписное

Е1НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, -35, Раушская наб., д.4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 ности, сушат поверхностный слой образца до сорбционной влажности.

Источники информации, принятые во внимание при экспертизе.

1. Силаенков Е. С. Долговечность крупноразмерных изделий из автоклавных ячеистых бетонов, Москва, 1964 r., стр. Г784.
