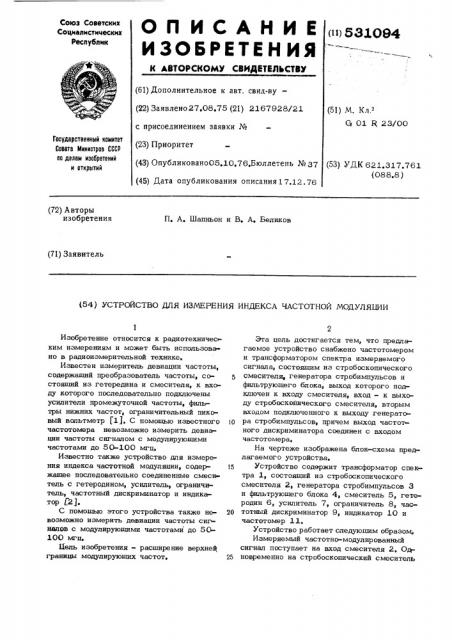

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 63109Ф (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.08.75 (21) 2167928/21 (51) М. Кл.

Cj 01 Q 23/00 с присоединением заявки №

Государстеенный комитет

Совета Ииннотроа СССР па делам изобретений и открытий (23) Приоритет (43) Опубликовано05.10,76,Бюллетень № 37 (45) Дата опубликования описания17.12.76 (53) УДК 621.317.761 (088.8 ) (72) Авторы изобретения

П, А. Шапньон и В. А. Беликов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ИНДЕКСА ЧАСТОТНОЙ МОДУЛЯЦИИ

Изобретение относится к радиотехничес» ким измерениям и может быть использова но в радиоизмерительной технике.

Известен измеритель девиации частоты, содержащий преобразователь частоты, состоящий из гетередина и смесителя, к входу которого последовательно подключены усилители промежуточной частоты, фильтры нижних частот, ограничительный пиковый вольтметр f1). С помощью известного частотомера невозможно измерить деви ции частоты сигналом с модулирующими частотами до 50-100 мгц.

Известно также устройство для измерения индекса частотной модуляции, содержащее последовательно соединенные смеси» тель с гетеродином, усилитель, ограничи+ тель, частотный дискриминатор и индик тор 2).

С помощью этого устройства также невозможно измерить девиации частоты сигналов с модулирующими частотами до 50100 мгц, Цель изобретения — расширение верхней границы модулирующих частот.

Эта цель достигается тем, что предлагаемое устройство снабжено частотомером и трансформатором спектра измеряемого сигнала, состоящим из стробоскопического смесителя, генератора стробимпульсов и фильтрующего блока, выход которого подключен к входу смесителя, вход — к выходу стробоскопического смесителя, вторым входом подключенного к выходу генерато ð ра стробимпульсов, причем выход часто ного дискриминатора соединен с входом частотомера.

На чертеже изображена блок-схема предлагаемого устройства.

Устройство содержит трансформатор спектра 1, состоящий из стробоскопического смесителя 2, генератора стробимпульсов 3 и фильтрующего блока 4, смеситель 5, гетеродин 6, усилитель 7, ограничитель 8, час20 тотный дискриминатор 9, индикатор 10 и частотомер 11.

Устройство работает следующим образом„

Измеряемый частотнс -модулированный сигнал поступает на вход смесителя 2. Одт25 новременно на стробоскопический смеситель

3 5 от генератора 3 поступает стробимпулы>ный сигнал. В стробоскопическом смесите ле 2 осуществляется перемножение сиги лов.

Блоком 4 выделяются определенные сос. тавляюшие. На выходе фильтрующего блока получается измеряемый сигнал, спектр к торого трансформирован (растянут) во врФмени.

На выходе фильтрующего блока появп ется частотно-модулированный сигнал с трансформированным спектром с новой не сущей, Формула изобретения

Устройство для измерения индекса частотной модуляции, содержащее последовательно соединенные смеситель с гетеродином, усилитедь, ограничитель, частотный

31094 4 дискриминатор и индикатор, о т л и— чающее с я тем, что, сцельюрасширения верхней границы модулируюших частот, оно снабжено частотомером и трав форматором спектра измеряемого сигнала, состоящим из стробоскопического смесителя, генератора стробимпульсов и фильтру. ющего блока, выход которого подключен к входу смесителя, вход — к выходу стробоскопического смесителя вторым входом подключенного к выходу генератора стробимпульсов, причем выход частотного диокриминатора соединен с входом частот мера.

Источники информации, принятые во внимание при экспертизе изобретения:

1. Валетов Р, А„ Сретенский В, Н, Радиотехнические измерения. М., "Сов. радио", 1970, с, 520, 2. Валетов P. А., Сретенский В. Н.

Радиотехнические измерения. М., "Сов. радио", 1970. с. 519 — прототип .
