Реферат



..Союз Советских

Социалистических

Республик

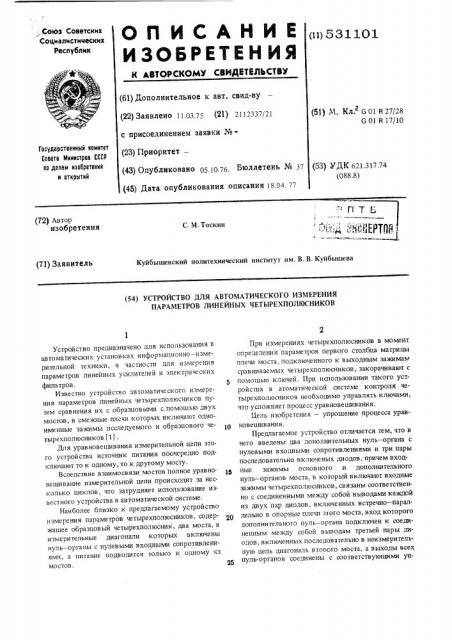

O П И С A H И Е олззiхот

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61} Дополнительное к авт. свид-ву (22) Заявлено 11.03.75 (21} 2)12337/21 с присоединением заявки №(23) Приоритет (51) М. Кл. G 01 R 27/28

G 01 R 17/10

Государственный намитет

Саввтв Министров СССР па делам иэааретений и атнрытий (43) Опубликовано 05 10 76 Бюллетень № 37 (53) УДК 621,317.74 (088.8) (45) Дата опубликования описания 18,04. 77 (72) Автор изобретения

С. M. Тоскин (71) Заявитель

Куйбышевский политехнический институт им. В. В. Куйбышева (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ

ПАРАМЕТРОВ ЛИНЕЙНЫХ ЧЕТЪ|РЕХПОЛЮСНИКОВ

Устройство предназначено для использования в автоматических установках информационно — измерительной техники, в частности пля измерения параметров линейных усилителей и электрических фильтров.

Известно устройство автоматического измерения параметров линейных четырехполюсников путем сравнения их с образцовыми с помощью двух мостов, в смежные плечи которых включают одноименные зажимы исследуемого и образцового четырехполюсников (1) .

Для уравновешивания измерительной цепи этого устройства источник питания поочередно подключают то к одному, то к другому мосту.

Вследствие взаимосвязи мостов полное уравновешивание измерительной цепи происходит за несколько циклов, что затрудняет использование известного устройства в автоматической системе.

Наиболее близко к предлагаемому устройство измерения параметров четырехполюсников, содержащее образцовый четырехполюсник, два моста, в измерительные диагонали которых включены нуль — органы с нулевыми входными сопротивлениями, а питание подводится только к одному из мостов.

При измерениях четырехполюсников в момент определения параметров первого столбца матрицы плечи моста. подключенного к выходным зажимам сравниваемых четырехполюсников, закорачивают с помощью ключей. При использовании такого устройства в атоматической системе контроля четырехполюсников необходимо управлять ключами, что усложняет процесс уравновешивания.

Цель изобретения — упрощение процесса урав1р новешивания.

Предлагаемое устройство отличается тем, что в него введены два дополнительных нуль — органа с нулевыми входными сопротивлениями и три пары последовательно включеных диодов, причем входные зажимы основного и дополнительного нуль — органов моста, в который включают входные зажимы четырехполюсников, связаны соответственно с соединенными между собой выводами каждой из двух пар диодов, включенных встречно — параллельно в опорные плечи этого моста, вход которого дополнительного нуль — органа подключен к соединенным между собой выводам третьей пары диодов, включенных последовательно в неизмерительную цепь диагональ втооого моста, а выходы всех нуль-органов соединены с соответствующими уп531101 равляющими входами образцового четырехполюсника.

На чертеже представлена структурная схема устройства.

Входные 1 и выходные зажимы 2 измеряемого и образцового четырехполюсников 3,4 включены в плечи мостов, образованных резисторами 5-8, диодами 9,10, включенными в измерительную диагональ первого моста, и нуль-органами 11,12, входные сопротивления которых близки к нулю. В диагональ первого моста параллельно диодам 9,10 включены диоды 13,14, общая точка которых соединена с первым дополнительным нуль- органом 15, входное сопротивление которого близко к нулю.

Второй дополнительный нуль-орган 16, входное сопротивление которого близко к нулю, подключен к выходным зажимам сравниваемых четырехполюсников через диоды 17,18. Выходы всех нуль-органов соединены с управляющими входами

19-22 регулировки параметров образцового четырехполюсника 4. Ко входным зажимам четырехполюсников подключена вторичная обмотка трансформатора 3, первичная обмотка которого соединена с выходом генератора 24 питания мостов.

При действии мостов первого полупериода питающего напряжения, снимаемого со вторичной обмотки трансформатора 23, диоды 9,10, включенные в диагональ первого моста, и диоды 17,18, подключенные к зажимам 2, открыты. Создается режим короткого замыкания на выходе. Основной нуль-орган 11 регистрирует ток разбаланса, пропорциональный входному параметру измеряемого четырехполюсника 3, и, воздействуя на управляющий вход 19 образцового четырехполюсника 4, изменяет его входной параметр до момента равновесия. Дополнительный нуль- орган 16 регистрирует разбаланс по параметру прямой передачи и, воздействуя на управляющий вход 20 образцового четырехполюсника 4, устраняет этот разбаланс. Диоды

13,14 закрыты и на входе нуль-органа 15 сигнала разбаланса нет. Вход нуль- органа 12 закорочен открытыми диодами 17,18.

При действии второго полупериода питающего напряжения диоды 9,10,17,18 закрываются. Резисторы 7,8 второго моста при этом играют роль нагрузок сравниваемых четырехполюсников, нуль — орган 12 регистрирует разбаланс, пропорциональный выходному параметру измеряемого четырехполюсника 3, и воздействуя на упр ляю и вход 22 образцового четырехполюсника 4 уравно вешивает второй мост. Подключение резисторов 7,8 к входным зажимам четырехполюсников изменяет напряжение на зажимах 1 пропорционально величинам параметров обратной передачи четырехполюсников. Эти изменения регистрируются через открытые диоды 13 и 14 нуль — органом 15, который воздействует на управляющий вход 21 и окончательно

Н1 уравновешивает измерительное устройство.

Измеренные параметры отсчитывают по показаниям шкал, которыми снабжены регулирующие элементы соответствующих параметров образцового четырехполюсника.

Применение описанного устройства в промышленности позволит значительно упростить автоматические измерители параметров линейных элементов, Формула изобретения

Устройство для автоматического измерения параметров линейных четырехполюсников, содержащее образцовый четырехполюсник, два моста, в измерительные диагонали которых включены нуль-органы с нулевыми входными сопротивлениями, а питание подводится только к одному из мостов, о т л и ч а ю щ е е30 ся тем, что, с целью упрощения процесса уравновешивания, в него введены два дополнительных нуль— органа с нулевыми сопротивлениями и три пары последовательно включенных диодов, причем входные зажимы основного и дополнительного нуль35 органов моста, в который включают входные зажимы четырехполюсников, связаны соответственно с соединенными между собой выводами каждой из двух пар диодов, включенных встречно- параллельно в опорные плечи этого моста, вход второго дополнительного нуль — органа подключен к соединенным между собой выводам третьей пары диодов, включенной в неизмерительную диагональ второго моста, а выходы всех нуль — органов соединены с соответствующими входами образцового четырехполюсника.

4á

Источники информации, принятые во внимание при экспертизе:

1. Авт.св. СССР У 287181, кл. G 01 R 17/10.
