Способ измерения напряженности и направления магнитного поля

Способ измерения напряженности и направления магнитного поля

Иллюстрации

Показать все

Реферат



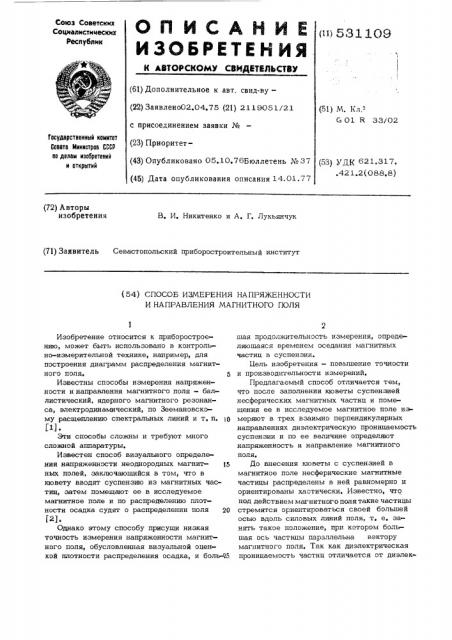

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено02.04.75 (21) 2119051/21 с присоединением заявки № (23) Приоритет(43) Опубликовано 05.10.76Бюллетень ¹ 37 (45) Дата опубликования описания 14.01.77 (51) М. Кл."б 01 R 33/02

Гооударстеенный комитет

Совета MNHNcTpos СССР по делам изобретений и открытий (53) УДК 621.317, .42 1.2(088.8) (72) Авторы изобретении

B. И. Никитенко и А. Г, Лукьянчук (71) Заявитель Севастопольский приборостроительный институт (S4) СПОСОБ ИЗМЕРЕНИЯ НАПРЯЖЕННОСТИ

И НАПРАВЛЕНИЯ МАГНИТНОГО ПОЛЯ

Изобретение относится к приборостроению, может быть использовано в контрольно-измерительной технике, например, для построения диаграмм распределения магнитного поля. 5

Известны способы измерения напряженности и направления магнитного поля — баллистический, ядерного магнитного резонанса, электродинамический, по Зеемановскому расщеплению спектральных линий и т, п.

М °

Эти способы сложны и требуют много сложной аппаратуры.

Известен способ визуального определения напряженности неоднородных магнит- у ных полей, заключающийся в том, что в кювету вводят суспензию из магнитных частиц, затем помещают ее в исследуемое магнитное поле и по распределению плотности осадка судят о распределении поля 20 (2), Однако этому способу присущи низкая точность измерения напряженности магнитного поля, обусловленная визуальной оценкой плотности распределения осадка, и боль-Я5 шая продолжительность измерения, определяющаяся временем оседания магнитных частиц в суспензии.

1.1ель изобретения — повышение точности и производительности измерений, Предлагаемый способ отличается тем, что после заполнения кюветы суспензией несферических магнитных частиц и помещения ее в исследуемое магнитное поле измеряют в трех взаимно перпендикулярных направлениях диэлектрическую проницаемость суспензии и по ее величине определяют напряженность и направление магнитного поля.

До внесения кюветы с суспензией в магнитное поле несферические магнитные частицы распределены в ней равномерно и ориентированы хаотически. Известно, что под действием магнитного поля такие частицы стремятся ориентироваться своей большей осью вдоль силовых линий поля, т. е. занять такое положение, при котором большая ось частицы параллельна вектору магнитного поля. Так как диэлектрическая проницаемость частиц отличается от диэлек531а09

Составитель М. Клыков

Редактор Б. Федотов Техред Н. Андрейчук Корректор E. l0rac

Заказ 5390/146 Тираж 1029 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

1130Я,Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 трической проницаемости жидкости, то при их. ориентации суспензия приобретает анизотропные свойства и ее диэлектрическая проницаемость в разных направлениях раэ-mчна.

Если диэлектрическая проницаемость частиц больше диэлектрической проницаемости жидкости, диэлектрическая проницаемость суспензии максимальна в направлении ориентации -1астиц, т. е. в направлении силовых линий магнитного поля, а минимальна - внаправлении, перпендикулярном силовым линиям магнитного поля.

Чем больше напряженность магнитного поля, тем выше степень ориентации частиц, а следовательно больше диэлектрическая проницаемость суспенции в направлении силовых линий магнитного поля. По диэлектрической проницаемости суспензии в направлении силовых линий магнитного поля определяют напряженность магнитного поля.

Предлагаемый способ позволяет значительно повысить точность и ускорить измерение величины и направления вектора напряжешгости магнитного поля. Он позволяет "àê;æ.å измерять параметры неоднородных и изменяющихся во времени магнитных полей.

5 Формула изобретения

Способ измерения напряженности и направления магнитного поля, включающий заполнение кюветы суспензией несферичес19 ких магнитных частиц и помещение ее в иоследуемое магнитное поле, о т л и ч а юшийся тем, что, с целью повышения точности и производительности измерений, измеряют в трех взаимно перпендикулярных

15 направлениях диэлектрическую проницаемость суспензии и по ее величине определяют напряженность и направление магнитного поля.

Источники информации, принятые во внимание при экспертизе:

1. Афанасьев Ю. В. и др. Магнитометрические преобразователи, приборы, установки, Л., 1972, стр, 11-20, 2. Авт, св, СССР № 290244, кл. б 01 Й 33/10, 22.12.70
