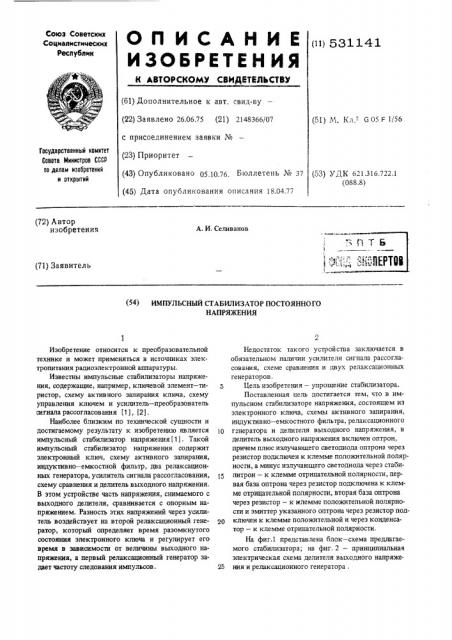

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 531 141 (61) Дополнительное к авт. свид-ву (22) Заявлено 26.06.75 (21) 2148366/07 с присоединением заявки № (23) Приоритет (43) Опубликовано 0S.10.76 Бюллетень № 37 (45) Дата опубликования описания 18.04.77 (51) М. К.а"- C0S F1/S6

Государственный комитет

Совета 1йинистров СССР по делам изобретений и открытий (53) УД1 621 316 722 1 (088.8) (72) Автор изобретения

А. И. Селиванов (71) Заявитель (54) ИМПУЛЬСНЫЙ СТАБИЛИЗАТОР ПОСТОЯННОГО

НАПРЯЖЕНИЯ

Изобретение относится к преобразовательной технике и может применяться в источниках электропитания радиоэлектронной аппаратуры.

Известны импульсные стабилизаторы напряжения, содержащие, например, ключевой элемент — тиристор, схему активного запирания ключа, схему управления ключем и усилитель — преобразователь сигнала рассогласования (1), (2).

Наиболее близким по технической сущности и достигаемому результату к изобретению является импульсный стабилизатор напряжения (1) . Такой импульсный стабилизатор напряжения содержит электронный ключ, схему активного запирания, индуктивно — емкостной фильтр, два релаксационных генератора, усилитель сигнала рассогласования, схему сравнения и делитель выходного напряжения.

В этом устройстве часть напряжения, снимаемого с выходного делителя, сравнивается с опорным напряжением. Разность этих напряжений через усилитель воздействует на второй релаксационный генератор, который определяет время разомкнутого состояния электронного ключа и регулирует его время в зависимости от величины выходного напряжения, а первый релаксационный генератор задает частоту следования импульсов.

Недостаток такого устройства заключается в обязательном наличии усилителя сигнала рассогласования, схеме сравнения и двух релаксационных генераторов.

Цель изобретения — упрощение стабилизатора.

Поставленная цель достигается тем, что в импульсном стабилизаторе напряжения, состоящем из электронного ключа, схемы активного запирания, индуктивно — емкостного фильтра, релаксационного

1Q генератора и делителя выходного напряжения, в делитель выходного напряжения включен оптрон, причем плюс излучающего светодиода оптрона через резистор подключен к клемме положительной полярности, а минус излучающего светодиода через стабилитрон — к клемме отрицательной полярности, первая база оптрона через резистор подключена к клемме отрицательной полярности, вторая база оптрона через резистор — к клемме положительной полярности и эмиттер указанного оптрона через резистор подключен к клемме положительной и через конденсатор — к клемме отрицательной полярности.

На фиг.1 представлена блок — схема предлагаемого стабилизатора; на фиг. 2 — принципиальная электрическая схема делителя выходного напряже.

25 ния и релаксационного генератора .

531141

Блок-схема импульсного стабилизатора постоянного напряжения состоит из электронного ключа 1, индуктивно — емкостного фильтра 2, блока запирания 3, разрядного диода 4, релаксационного генератора 5, делителя выходного напряжения 6, нагрузки 7, шины 8 положительной полярности и шины 9 отрицательной полярности.

Оптрон 10 содержит излучающий светодиод 11, причем плюс (12) этого светодиода через резистор 13 соединен с шиной 8, а минус (14) светодиода через стабилитрон 15 соединен с шиной 9. Эмиттер !6 оптрона соединен через резистор 17 с шиной 8 и через конденсатор 18 с шиной 9. Первая база 19 оптрона через резистор 20 соединена с шиной 9, а вторая база 21 оптрона через резистор 22— с шиной 8.

Импульсный стабилизатор постоянного тока работает следующим образом. При подаче входного напряжения электронный ключ открывается и напряжение через него и индуктивно — емкостный фильтр 2 прикладывается к нагрузке 7. При увеличении напряжения на нагрузке 7 ток через излучающий светодиод 11 выходного делителя напряжения 6 увели ивается, световой поток излучающего светодиода 11 воздействует на переход эмиттер — база оптрона 10, 33 счет чего запускается релаксационный генератор 5. Импульсы, снимаемые с резистора 20, прикладываются к блоку активного запирания 3 и закрывают электронный ключ 1. За счет энергии, накопленной в индуктивно — емкостном фильтре 2, создается ток при закрытом электронном ключе 1, который продолжает протекать через нагрузку 7 и разрядный диод 4. Напряжение на выходе импульсного стабилизатора вначале увеличивасгся, пока ток в индуктивно — емкостном фильтре больше тока нагрузки. При уменьшении напряжения на нагрузке уменьшается падение напряжения и ток на излучающем светодиоде 11 выходного делителя напряжения 6, поэтому изменяется и скважносгь импульсов, снимаемых с резистора 20. При изменении входного напряжения или тоха нагрузки изменяется скважность импульсов электронного ключа 1. Таким образом процесс непрерывно повторяется.

Применение предлагаемого импульсного стабиб лизатора напряжения позволяет значительно расширить область его применения, увеличить надежность, упростить конструкцию, снизить габаритно — весовые характеристики, повысить к.пд. и стабильность устройства.

Формула изобретения

Импульсный стабилизатор постоянного напряжения, содержащий электронный ключевой регули!

5 рующий орган с индуктивно — емкостным фильтром на выходе, по входу подключенный к блоку запирания, вход которого соединен с выходом релаксационного генератора, подключенного входом к делителю выходного напряжения, о тли ча ю шийся тем, что, с целью упрощения схемы стабилизатора, он снабжен оптроном, плюсовой вывод излучающего светодиода которого через резистор делителя выходного напряжения подключен к выходной шине положительной полярности, а минусовой вывод излучающего светодиода через стабилитрон делителя выходного напряжения подключен к выходной шине отрицательной полярности, первая база оптрона через один резистор релаксационного генератора подключена к выходной шине отрицательной полярности, вторая база оптрона через другой резистор релаксационного генератора подключена к выходной шине положительной полярности, а через конденсатор релаксационного генератора — к выходной шине отрицательной полярности.

;35 Источники информации, принятые во внимание при экспертизе:

1. Грейвер Е. С. Ключевые стабилизаторы напряжения постоянного тока, "Связь", 1970 г., М., стр. 136, 40 2. Патент США N 3336524 по кл. 323 — 22 от

1967 г.(прототип).

531141

1

I !

1 (I

1 (I !

J
