Широтш-импульсный модулятор
Иллюстрации
Реферат

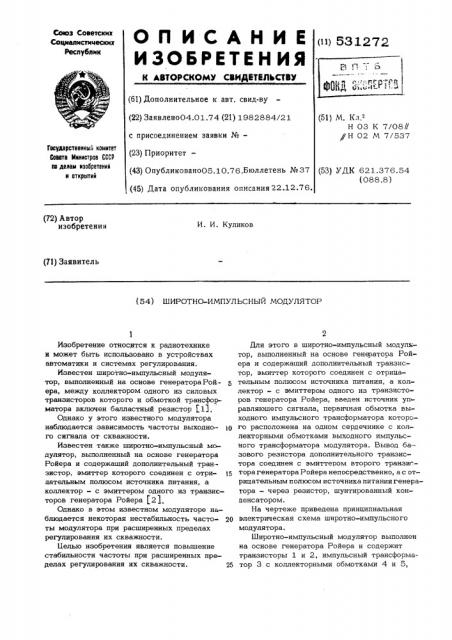

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (11) 531272 (61) Дополнительное к авт. свид-ву (22) Заявлено04.01.74 (21) 1982884/21 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано05.10.76.Бюллетень № 37 (45) Дата опубликования описания 22 12.76. (51) М. Кл.е
Н 03 К 7/08//
//Н 02 М 7/537
Гоаударстееннмй иомитет
Соаета Министров СССР аа делам иэооретений н открытий (53) УДК 621.376.54 (088.8) (72) Автор изобретения
И. И. Куликов (71) Заявитель (54) ШИРОТНО-ИМПУЛЬСНЫЙ МОДУЛЯТОР
Изобретение относится к радиотехнике и может быть использовано в устройствах автоматики и системах регулирования.
Известен широтно-импульсный модулятор, выполненный на основе генератораРойера, между коллектором одного из силовых транзисторов которого и обмоткой трансформатора включен балластный резистор 1.1).
Однако у этого известного модулятора наблюдается зависимость частоты выходного сигнала от скважности.
Известен также широтно-импульсный модулятор, выполненный на основе генератора
Ройера и содержащий дополнительный транзистор, эмиттер которого соединен с отри- 15 дательным полюсом источника питания, а коллектор — с эмиттером одного из транзисторов генератора Ройера (21.
Однако в этом известном модуляторе наблюдается некоторая нестабильность часто- 20 ты модулятора при расширенных пределах регулирования их скважности.
Белью изобретения является повышение стабильности частоты при расширенных пределах регулирования их скважности. 25
Для этого в широтно-импульсный модулятор, выполненный на основе генцзатора Ройера и содержащий дополнительный транзистор, эмиттер которого соединен с отрицательным полюсом источника питания, а коллектор - с эмиттером одного из транзисторов генератора Ройера, введен источник уп . равляющего сигнала, первичная обмотка выходного импульсного трансформатора которого расположена на одном сердечнике с коллекторными обмотками выходного импульсного трансформатора модулятора. Вывод базового резистора дополнительного транзистора соединен с эмиттером второго транзи .— тора генератора P ойера непосредственно, а с отрицательным полюсом источника питания генератора — через резистор, шунтированный конденсатором.
На чертеже приведена принципиальная электрическая схема широтно-импульсного модулятора.
Широтно-импульсный модулятор выполнен на основе генератора Ройера и содержит транзисторы 1 и 2, импульсный трансформатор 3 с коллекторными обмотками 4 и 5, 531272 базовыми обмотками 6 и 7, выходной обмоткой 8 и дополнительный транзистор 9, эмиттер которого соединен с отрицательным полюсом 10 источника питания, аколлектор— с эмиттером транзистора 1 генератора Ройера. Вывод базового резистора 11 дополни тельного транзистора 9 соединен с эмиттером транзистора 2 генератора Ройера непосредственно, а с отрицательным полюсом 10 источника питания — через балластный ре- %O зистор 12, шунтированный конденсатором 13.
В модулятор введен источник управляющего сигнала, выполненный на транзисторе 14 и диоде 15. Обмотка 16 трансформатора источника управляющего сигнала расположена на сердечнике трансформатора 3.
Переход эмиттер — коллектор транзистора 9 шунтирован конденсатором 17. Обмотки 4 и 5 соединены с положительным полюсом 18 источника питания. В цепи баз тран- щ зисторов 1 и 2 включены ограничивающие резисторы 19 и 20 соответственно.
Широтно-импульсный модулятор работает следующим образом.
Время перемагничивания трансформатора 3 модулятора, выполненного по псевдодвухтактной схеме, в каждый полупериод его работы зависит от напряжения, прикладываемого к обмоткам 4 и 5 трансформатора 3.
При изменении сопротивления перехода щ эмиттер — коллектор транзистора 14 изменяется ток обмотки 5 трансформатора З,что приводит к перераспределению напряжения питания между обмоткой 5 и балластным резистором 12. Уменьшение или увеличение щ напряжения, прикладываемого к обмотке 5, приводит к уменьшению или увеличению времени перемагничивания трансформатора 3 в данный полупериод его работы.
Изменение же напряжения на балластном,р резисторе 12, являющегося одновременно управляющим напряжением для транзистора 9, приводит к изменению сопротивления его коллектора и, в конечном счете, к изменению напряжения, прикладываемого к об-,ц мотке 4 трансформатора 3.
Время перемагничивания трансформатора 3 зависит от сопротивления перехода эмиттер — коллектор транзистора 9.
Таким образом, при изменении напряжения, прикладываемого к обмотке 5, при изменении падения гапряжения на резисторе 12, изменяется соответствующим образом напряжение, прикладываемое к обмотке 4, так как сопротивление перехода эмитте:- — кол р лектор транзистора 9 и напряжение на нем гакже изменяются соответствующим образом.
Все это приводит к тому, что приращение любого знака времени перемагничивания трансформатора 3 в один полупериод вызывает приращение противоположного знака времени перемагничивания трансформатора 3 в другой полупериод.
Период же работы и частота остаются постоянными, Формула изобретения
Широтно-импульсный модулятор, выполненный на основе генератора Ройера и содержащий дополнительный транзистор, эмиттер которого соединен с отрицательным полюсом источника питания, а коллектор — с эмиттером одного из транзисторов генератора Ройера, отличающийся тем, что, с целью повышения стабильности частоты повторения импульсов при расширеннЫх пределах регулирования их скважности, в него введен источник управляющего сигнала, первичная обмотка выходного импульсного трансформатора которого расположена на одном сердечнике с коллекторными обмотками выходного импульсного трансформатора модулятора, причем вывод базового резистора дополнительного транзистора соединен сэмпт тером второго транзистора генератора Ройера непосредственно, а с отрицательным полюсом источника питания генератора Ройера — через резистор, шунтированный конденсатором.
Источники информации, принятые во внимание при экспертизе .
1. Авторское <.видетельство СССР № 162587, МКИ Н 02 М 7/537, 18.11.
63.
2. Авторское свидетельство СССР № 367512, МКИ Н 02 М 7/537, 26.04.
71 (прототип).
531272
\ф
Составитель Ю. Еркин
Техред Г. Родак Корректор Т. Чаброва
Редактор A. Зиньковский
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
Заказ 5388/161 Тираж 1029 Подписное
БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
