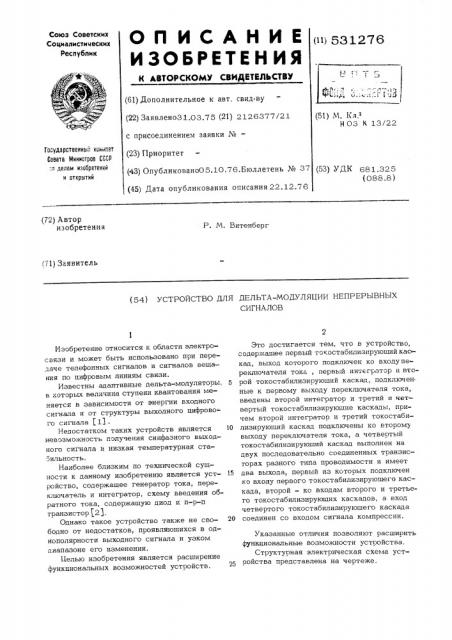

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 531276 (61) Дополнительное к авт. свид-ву (22) Заявлено31.03.75 (21) 2126377/21 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано05.10.76.Бюллетень № 37 (45) Дата опубликования описания 22.12.76 (51) M. Кл.е

H 03 К 13/22

Государственны:,1 комитет

Совета Министров СССР оо делам изобретений и открытий (53) УД1< 681.325 (088.8) (72) Автор изобретения

Р. М. Витенберг (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ДЕЛЬТА-МОДУЛЯЦИИ HEHPEPI,IBHI,Iy, СИГНАЛОВ

Изобретение относится к области электросвязи и может быть использовано при передаче телефонных сигналов и сигналов вешания по цифровым линиям связи.

Известны адаптивные дельта-модуляторы, 5 в которых величина ступени квантования меняется в зависимости от энергии входного сигнала и от структуры выходного цифрово го сигнапа (11.

Недостатком таких устройств является 10 невозможность получения синфазного выходного сигнала и низкая температурная стабипьность, Наиболее близким по технической сушности к данному изобретению является уст- 15 ройство, содержашее генератор тока, перекпючатепь и интегратор, схему введения обратного тока, содержащую диод и п-р-п транзистор $2).

Однако такое устройство также не сво- 20 бодно от недостатков, проявляющихся в однопопярности выходного сигнала и узком диапазоне его изменения, Цепью изобретения является расширение функциональных возможностей устройств.

Это достигается тем, что в устроиство, содержашее первый токостабипизируюший кас кад, выход которого подключен ко входупереключатепя тока, первый интегратор и второй токостабипизируюший каскад, подключен ные к первому выходу переключателя тока, введены второй интегратор и третий и нетвертый токостабипизируюшие каскады, причем второй интегратор и третий токостабипизируюший каскад подключены ко второму выходу переключателя тока, а четвертый токостабипизируюший каскад выполнен на двух последовательно соединенных транзисторах разного типа проводимости и имеет два выхода, первый из KGTopblx подключен ко входу первого токостабилизируюшего каскада, второй — ко входам второго и третьего токостабипизируюших каскадов, а вход четвертого токостабипизируюшего каскада соединен со входом сигнала компрессии.

Указанные отличия позвопяют расширить функциональные возможности устройства.

Структурная электрическая схема устройства представлена на чертеже, 531 276 как на интеграторе 10 напряжение изменится на — 6.

Величина 6 зависит от управляющего напряжения адаптации поступающего от схемыкомпрессии. В результате на ин-.еграторах 10 и 11, в отличие от прототипа, формируются противофазные непрерывные сигна л А лы g(4} и Ь (t.), соответствующие переданному сообщению Ь(1)

10 Амплитуда выходного сигнала в предлагаемом устройстве не ограничена размахом управляющего сигнала, как это имеет место в прототипе, а зависит от напряжения источников питания.

Устройство для дельта-модуляции непре«

20 рывных сигналов, содержащее первый токостабилизирующий каскад, выход которогосоединен со входом переключателя тока, первый интегратор и второй токостабилизирую щии каскад, подключенные к первому выхоИ ду переключателя тока, о т л и ч а ю щ ее с я тем, что, с целью расширения функ циональных возможностей, в устройство введены второй интегратор и третий и четвертый токостабилизирующие каскады, причем

30 второи интегратор и третий токостабилизирующий каскад подключены ко второму выходу переключателя тока, а четвертый токостабилизирующий каскад выполнен на двух последовательно соединенных транзисторах разного типа проводимости и имеет два выхода, первый из которых подключен ко входу первого токостабилизирующего каскада, второй — ко входам второго и третьего токостабилизируюших каскадов, а вход четвертого токостабилизирующего каскада соединен со входом сигнала компрессии. 1

35 торов 2 и выбраны равными, а величина резистора 3 вдвое меньше величины резисторов 8 и9.

Таким образом выполняется соотношение

3 =23 =2 J

А В С (1)

Изменяя напряжение компрессии U кампр можно менять значение токов 3

А В С з широких пределах, не наруша; условия (1), Если на цифровой вход (BxLI) устройства 43 поступила логическач единица, то положительное приращение + (получит напрякение на интеграторе 1 1 (доп), в то время

Устройство содержит первый токостабилизирующий каскад на транзисторе 1, база и эмиттер которого соединена через резисторы 2,3 с плюсом питания, а коллектор подключен ко входу переключателя тока 4.

Второй и третий токостабилизирующие каскады выполнены на транзисторах 5 и 6. Базы этих транзисторов соединены черезрезистор 7, а эмиттеры соединены через резисторы 8,9 с минусом питания. Коллектор транзистора 5 соединен с одним выходом переключателя тока и первым интегратором 10 а коллектор транзистора 6 — с другим выходом переключателя тока и вторым интегратором 1 1. Четвертый токостабилизируюший каскад выполнен на транзисторах 12 и 13

База транзистора 1 соединена с коллектором транзистора 12, а базы транзисторов 5

6 — с коллектором транзистора 13. Эмиттеры транзисторов 1 2, 1 3 соединены между

"обой резистором 14. База транзистора 13 соединена со средней точкой питания, а база транзистора 12 является входом сигнала компрессии.

Устройство работает следующим образом.

Транзисторы 1,5 и 6 вырабатывают токи, соответственно 3, 3, 3

С

Ток 3 постоянно разряжает основной интегратор, а ток — дополнительный. В

ro же время в зависимости от состояния переключателя 4, управляемого цифровым сигналом дельта-модуляции, один из интеграто-. ров заряжается током 3 . Величины резисA

Формула изобретения

Источники информации, принятые во вни» мание при экспертизе изобретения:

1. Патент США № 3568061 по кл. 33211 D от 30.03.71 r.

2. 11атент Франции № 2126131 по кл. Н 03 К 13/00 от 25.02,71 г.
