Способ термообработки лопаток из жаропрочных сплавов на никелевой основе

Способ термообработки лопаток из жаропрочных сплавов на никелевой основе

Иллюстрации

Показать все

Реферат



Ф

I 5"

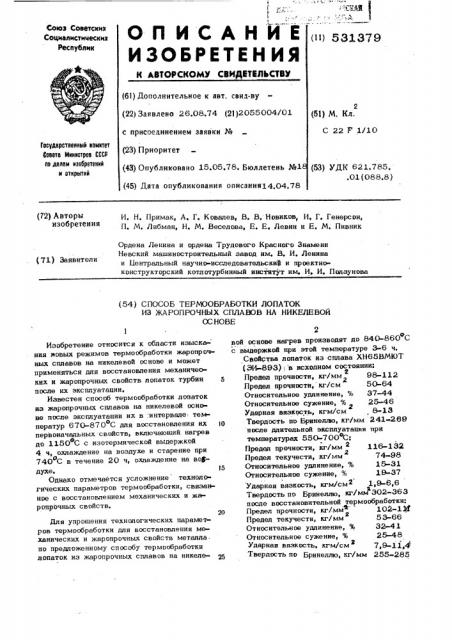

Союз Советскии

Социалистических

Республик

О rI И с A Н И Е,, 379

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 26.08.74 {21)2055004/01 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.05.78. Бюллетень №1 (45) Дата опубликования описания14.04,78 (51) M. Кл.

С 22 F 1/10

Гвсударствеииый комитет

Совета Иииистров СССР оо делам изооретеиий и открытий (53) УДК 621.785..01 (088.8) (72) Авторы изобретения

И. Н. Примак, А, Г. Ковалев, В. В, Новиков, И, Г. Генерсон, П. М. Либман, H. М. Веселова, Е. Е. Левин и Е. М. Пивник

Ордена Ленина и ордена Трудового Красного Знамени

Невский машиностроительный завод им. В. И. Ленина н 11ентрапьный научно-исследовательский и проектно-. конструкторский котлотурбинный институт им. И. И. Попзунова (71) Заявители (54) СПОСОБ ТЕРМООБРАБОТКИ ЛОПАТОК

ИЗ ЖАРОПРОЧНЫХ СПЛАВОВ НА НИКЕЛЕВОЙ

ОСНОВЕ

Изобретение относится к области изыска-ния pIDBhIx режимов термообработки жаропрочных сплавов на никелевой основе и может применяться дпя восстановления механических и жаропрочных свойств лопаток турбин 5 после их эксплуатации.

Известен способ термообработки лопаток из жаропрочных сплавов на никелевой основе после эксплуатации их в интервале температур 670-870 С дпя восстановпения их O первоначальных свойств, включаюший нагрев до 1150 С с изотермической выдержкой

Э

4 ч, охлаждение на воздухе и старение при

740 С в течение 20 ч, охлаждение на aogo духе. I5

Однако отмечается усложнение технологических параметров термообработки, связанное с восстановлением механических и жаропрочных свойств.

Для упрошения технологических парамет ров термообработки для восстановления механических и жаропрочных свойств металла. по предпоженному способу термообработки лопаток из жаропрочных сплавов на никеле2 вой основе нагрев производят до 840-860 С с выдержкой при этой температуре 3-6 ч, Свойства лопаток из сплава ХН65ВМЮТ (ЭИ-893), в исходном состоянии:

Предел прочности кг/мм 98 1 1 )

Пр дел прочности, кг/см 50-64

Относительное удлинение, % 37-44

Относительное сужение, % 25-46

Ударная вязкость, кгм/см 8-13

Твердость по Бринеплю, кг/мм 241-269 после длительной эксплуатации при температурах 550 700©С:

Предеп прочности, кг/мм 116-132

Предел текучести, кг/мм

74«98

Относительное удлинение, % 15-31

Относительное сужение, % 19-37 Ударная вязкость, кгм/см 1,9-6,6

Твердость по Бринелпю, кг/АР 302-363 после восстановительной термообработки:

Предел прочности, кгlммВ 102-1И

Предел текучести, кг/мм 53 66

Относительное удпинение, % 32-41

Относительное сужение, % 25-48

Ударная вязкость, кгм/см 7,9-11,41

Твердость по Бринеллю, кг/мм 255-285

531379

Составитель Я. Рыбницев

Редактор П. Горькова Техред 3. Фанта Корректор А, Кравченко

Заказ 2656/48 Тираж 772 Подиис ное

ЫНИИПИ Государственна о комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-З, Раушская наб., д. 4/5

Филиал ППП Патент», г. жгоро 4 ул. Проектная, 4

Предложенный режим термообработки не оказывает заметного влияния на обеднение поверхностного слоя легируюшими элементами, геометрическую форму и размер лопаток

Формула изобретения

Способ термообработки лопаток из жаропрочных сплавов на никелевой основе после эксплуатации,:включаюший нагрев, изо термическую выдержку и охлаждение на воздухе, о т л и ч а ю m и и с я тем, что с целью упрошения !технологических параметров термообработки для восстановления механических и жаропрочных свойств металла, нагрев производят до 840-860 с выдержкой при этой температуре 3-6 ч.
