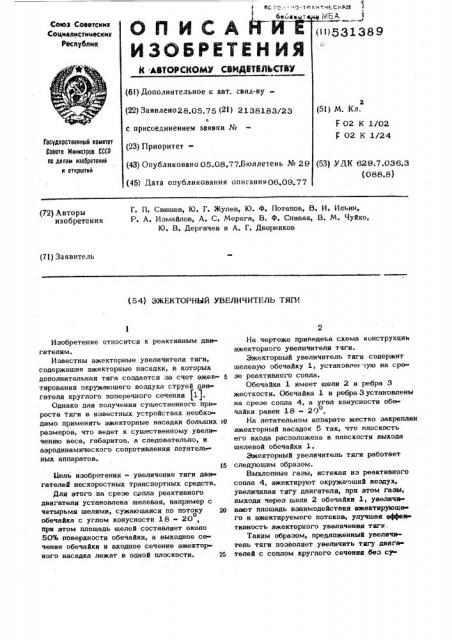

{ 54) ЭЖЕКТОРНЫЙ УВЕЛИЧИТЕЛЬ ТЯГИ

Изобретение относится к реактивным двигателям, Известны эжекторные увеличители тяги, содержащие эжекторные насадки, в которых дополнительная тяга создается за счет ежек- 5 тирования окружающего воздуха струей двигетепя кругпого поперечного сечения (1).

Однако для получения существенного прироста тяги в известных устройствах необхо» димо применять эжекторные насадки больших lO размеров, что ведет к существенному увеличению веса, габаритов, а следовательно, и аэродинамического сопротивления летательных аппаратов.

)5

Цель изобретения — увеличение тяги дви» гателей нескоростных транспортных средств.

Для этого на срезе српла реактивного двигателя установлена щелевая, например с четырьмя щелями, сужающаяся по потоку 20 о обечайка с углом конусности 18 - 20, при этом площадь щелей составляет около

50% поверхности обечайки, а выходное сечение обечайки и входное сечение эжектор» ного насадка лежат в одной плоскости. 25

На чертеже приведена схема конструкции эжекторного увеличителя тяги.

Эжекторный увеличитель тяги содержит щелевую обечайку 1, установлен.. ую на сре» эе реактивного сопла.

Обечайка 1 имеет щели 2 и ребра 3 жесткости. Обечайка 1 и ребра 3 установлены на срезе сопла 4, а угол конусности об>чайки равен 18 - 20 . о

На летательном аппарате жестко закреплен эжекторный насадок 5 так, что плоскость его входа расположена в плоскости выхода щелевой обечайки 1.

Эжекторный увеличитель тяги работает следующим образом.

Выхлопные газы, истекая иэ реактивного сопла .4, эжектируют окружаоший воздух, увеличивая тягу двигатели, при этом газы> выходя через щели 2 обечайки 1, увеличи вают плошадь взаимодействия эжектирующе го и эжектируемого потоков, улучшая эффея тивность эжекторного увеличения тяги.

Таким образом, предложенный увеличитель тяги позволяет. увеличить тягу двигателей с соплом круглого сечения без су щественного увеличения веса и габаритов летательного аппарата.

Формула изобретении

Эжекторный увеличитель тяги, содержащий эжектэрный насадок, установленный за соп лом реактивного двигателя, о т л и ч а юшийся тем, что, с целью увеличения 1о тяги двигателей нескоростных транспортных средств, на срезе сопла реактивного двигетели установлена шелевая, например с четы н мя щелями, сужающаяся по потоку обечайка, с углом конусности 18 - 20, при этом о площадь щелей составляет около 50% поверхности обечайки, а выходное сечение обечайкн и входное сечение бжекторного насадка расположены в одной плоскости.
