Реферат



(ti) 53I665

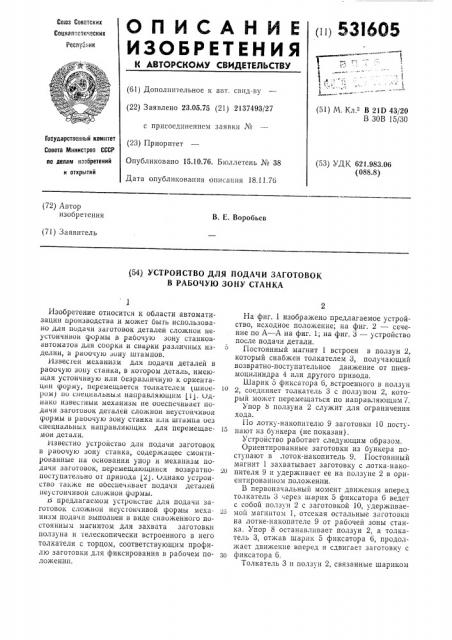

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сонтз Советских

Социалистических

Ресатйлик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.05,75 (21) 2137493/27 (5I) М. Кл. В 21D 43/20

В 30В 15/30 с присоединением заявки №

Государственный комитет

Совета Министров СССР ло делам изворетений и открытий (23) Приоритет

Опубликовано 15.10.76. Бюллетень ¹ 38

Дата опубликования описания 18.11.76 (53) УДК 621.983.06 (088.8) (72) Автор изобретения

В. Е. Воробьев (71) Заявитель (54) УСТРОЙ СТВО ДЛЯ ПОДАЧИ ЗАГОТОВОК

В РАБОЧУЮ ЗОНУ СТАНКА

Изобретение относится к области автоматизации производства и может быть использовано для подачи заготовок деталеи сложнои неустоичивои формы в рабочую зону станковавтоматов для соорки и сварки различных изделии, в раоочую зону штампов.

Известен механизм для подачи деталей в раоочую зону станка, в котором деталь, имеющая устоичивую или оезразличную к ориентации форму, перемещается толхателем 1шиоером) но снециальным направляющим (!). Однако извесгныи механизм не ооеспечивает loдачи заготовок дегалей сложнои неустоичивои

<рормы в раоочую зону станка или штампа оез специальных направляющих для перемещаемои детали.

1Гзвестно устройство для подачи заготовок в раоочую зону станка, содержащее смонтированные на основании упор и механизм подачи заготовок, перемещающиися возвратнопоступательно от привода (2). Однако устроиство также не ооеснечивает подачи деталей неустоичивой сложнои формы.

d предлагаемом устройстве для подачи заготовок сложнои неус гоичивой формы механизм подачи выполнен в виде снаоженного постоянным магнитом для захвата заготовки ползуна и телескопически встроенного в него толкателя с торцом, соответствующим профилю заготовки для фиксирования в рабочем по"".ожении.

На фиг. 1 изображено предлагаемое устройство, исходное положение; на фиг. 2 — сечение по А — A на фиг. 1; на фиг. 3 — устройство после подачи детали.

Постоянный магнит 1 встроен в ползун 2, который снабжен толкателем 3, получающий возвратно-поступательное движение от пневмоцилиндра 4 или другого привода.

Шарик 5 фиксатора 6, встроенного в ползун

2, соединяет толкатель 3 с ползуном 2, который может перемещаться по направляющим 7.

Упор 8 ползуна 2 служит для ограничения хода.

1Io лотку-накопителю 9 заготовки 10 поступают из бункера (не показан).

Устройство работает следующим образом.

Ориентированные заготовки из бункера поступают в лоток-накопитель 9. Постоянный магнит 1 захватывает заготовку с лотка-накопителя 9 и удерживает ее на ползуне 2 в ориентированном положении.

В первоначальный момент движения вперед толкатель 3 через шарик 5 фиксатора 6 ведет с собой ползун 2 с заготовкой 10, удерживаемой магнитом 1, отсекая остальные заготовки на лотке-накопителе 9 от рабочей зоны станка. Упор 8 останавливает ползун 2, а толкатель 3, отжав шарик 5 фиксатора 6, продолжает движение вперед и сдвигает заготовку с зо фиксатора 6.

Толкатель 3 и ползун 2, связанные шариком

531605

5 фиксатора 6, совершают первоначально движение назад совместно, а когда ползун 2 встанет в исходное положение по упору 8, толкатель 3 продолжит движение назад и освободит заготовки на лотке-накопителе 9. Постоянный магнит 1 захватит очередную заготовку и т. д.

После этого цикл работы устройства повторяется.

Формула изобретения

Устройство для подачи заготовок в рабочую зону станка, содержащее смонтированные на основании упор и механизм подачи заготовок, перемещающийся возвратно-поступательно от привода, отличающееся тем, что, с целью подачи заготовок сложной неустойчивой формы, механизм подачи выполнен в виде снабженного постоянным магнитом для захвата заготовки ползуна и телескопически встроенного в него толкателя с торцем, соответствующим профилю заготовки для ее фиксирования в рабочем положении.

Источники информации, принятые во внимание при экспертизе:

1. Авт. св. СССР Ко 206535, М. Кл, В 21D

43/00, 1960 r.

2. Авт. св. СССР Хо 365191, М. Кл. В 21Р

1ь 43/20, 1973 r. (прототип).
