Реферат

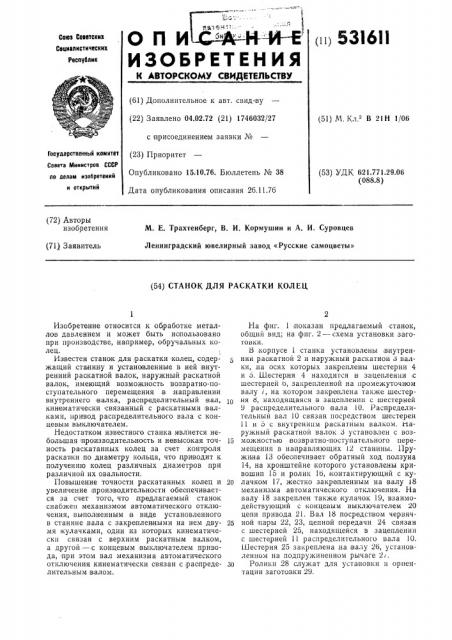

о п и :ж.-и-и-е пц 53I6II

Goes Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-.ву (22) Заявлено 04.02.72 (21) 1746032/2? с присоединением заявки № (23) Приоритет

Опубликовано 15.10.76. Бюллетень № 38

Дата опубликования описания 26.11.76 (51) М. Кл 2 В 21Н 1/06

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.771.29.06 (088.8) (72) Авторы изобретения

М. Е. Трахтенберг, В. И. Кормушин и А. H. Суровцев

Ленинградский ювелирный завод «Русские самоцветы» (71) Заявитель (54) СТАНОК ДЛЯ РАСКАТКИ КОЛЕЦ

Изобретение относится к обработке металлов давлением и может быть использовано при производстве, например, обручальных колец.

Известен станок для раскатки колец, содержащий станину и у становленные в ней внутренний раскатной валок, наружный раскатной валок, имеющий возможность возвратно-поступательного перемещения в паправлении внутреннего валка, распределительный вал, кинематически связанный с раскатными валками, привод распределительного вала с концевым выключателем.

Недостатком известного станка является небольшая производительность и невысокая точность раскатанных колец за счет, контроля раскатки по диаметру кольца, что црыводит к получению колец различных диаметров при различной их овальности.

Повышение точности раскатанных колец и увеличение производительности обеспечивается за счет того, что;предлагаемый станок снабжен механизмом автоматического отключения, выполненным ia виде установленного в станине вала с закрепленными на нем двумя кулачками, один из которых кинематически связан с верхним раскатным валком, а другой — с концевым выключателем привода, при этом вал .механизма автоматического отключения кинематически связан с распределительным .валом.

На фиг. 1 показан предлагаемый станок, общий вид; на фиг. 2 — схема установки затотовки.

В корпусе 1 станка установлены внутреннии раскатной 2 и наружный раскатной 3 валки, .на осях которых закреплены шестерни 4 и 5. Шестерня 4 находигся в зацеплении с шестерней о, закрепленной на промежуточном валу (, на котором закреплена также шестерня б, находящаяся в зацеплении с шестерней

9 распределительного вала 10. Распределительный вал 10 связан посредством шестерен

11 и 5 с внутренним раскатным валком. и .аружный раскатной валок 3 установлен с воз15 можностью .возвратно-поступательного перемещения в направляющих 12 станины. llpyжина 13 обеспечивает обратный ход ползуна

14, на кронштейне которого установлены кривошип 15 и ролик 16, контактирующий с ку20 лачком 17, жестко закрепленным на валу i8 механизма автоматического отключения. На валу 18 закреплен также кулачок 19, взаимодействующий с концевым выключателем 20 цепи привода 21. Вал 18 посредством червяч25 ной пары 22, 23, цепной передачи 24 связан с шестерней 25, находящейся в зацеплении с шестерней 11 распределительного вала 10.

Шестерня 25 закреплена .на валу 26, установленном на подпружиненном рычаге 2 .

Зо Ролики 28 служат для установки и ориентации заготовки 29.

531611

Станок работает следующим образом.

На валок 2 между разведенными роликами

28 устанавливается заготовка 29, включается привод 21, вращение от которого передается через распределительный вал к раскатным валкам 2 и 3 и валу 18. Наружный валок 3 под действием кулачка 17 приближается к валку 2 и производит раскатку заготовки. По достижении необходимой толщины кольца, т. е. при заданном заранее определенном положении валка 3, кулачок 19 размыкает контакты концевого выключателя 20, напряжение с привода снимается. Ввиду запаса кинематичеокой энергии в системе кулачок 19 еще поворачивается на некоторый угол, позволяя замкнуться контактам кон цевого выключателя, после чего станок останавливается. После снятия кольца с валка 2 цикл повторяется.

Подпружиненный рычаг 27 служит для надежного натяжения цепи в течение всей работы станка.

Предлагаемый станок обеспечивает увеличение производительности раскатки колец и,по5

20 вышение их качества при малых габаритах всего устройства и простоте его конструкции.

Формула изобретения

Станок для раскатки колец, содержащий станину и установленные в ней внутренний раскатной валок, наружный раскатной валок, имеющий возможность возвратно-поступательного перемещения в направлении внутреннего валка, распределительный вал, кинематически связанный с раскатными валками, привод распределительного вала с концевым выключателем, отличающийся тем, что, с целью повышения точности раскатанных колец и увеличения производительности, он снабжен механизмом автоматического отключения, выполненным в виде установленного в станине вала с закрепленными HB нем двумя кулачками, один из которых кинематически связан с верхним раскатным валком. а другой — с концевым выключателем привода, при этом вал механизма автоматического отключения кинематически связан с распределительным валом.

13

Составитель T. Яковлева

Текред А, Камышникова Корректор 3. Тарасова

Редактор Л. Василькова

Типография, пр. Сапунова, 2

Заказ 2368/5 Изд. № 1765 Тираж 1077 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская наб., д. 4/5
