Реферат



1 11 53I746

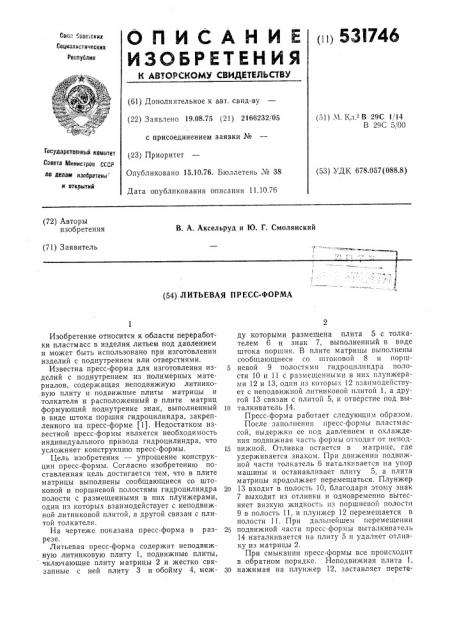

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союг Саветскнх

Сацналнстнческнх

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.08.75 (21) 2166232/05 с присоединением заявки № (23) Приоритет

Опубликовано 15.10.76. Бюллетень № 38

Дата Опубликования описания 11.10.76 (51) М. Ел г В 29С 1/14

В 29С 5/00

Государственный комнтет

Совета 1йнннстров СССР (53) УДК 678.057(088.8) ло делам нзобретенн н открытнй (72) Авторы изобретения

В. А. Аксельруд и Ю. Г. Смолянский (71) Заявитель

Г..: (54) Л ИТЬЕВАЯ П Р ЕСС-ФОРМА

Изобретение относится к области переработки пластмасс в изделия литьем под давлением и может быть использовано при изготовлении изделий с поднутрением или отверстиями.

Известна пресс-форма для изготовления изделий с поднутрением из полимерных материалов, содержащая неподвижную литниковую плиту и подвижные плиты матрицы и толкателя и расположенный в плите матриц формующий поднутрение знак, выполненный в виде штока поршня гидроцилиндра, закрепленного на пресс-форме (1). Недостатком известной пресс-формы является необходимость индивидуального привода гидроцилиндра, что усложняет конструкцию пресс-формы.

Цель изобретения — упрощение конструкции пресс-формы. Согласно изобретению поставленная цель достигается-тем, что в плите матрицы выполнены сообщающиеся со штоковой и поршневой полостями гидроцилиндра полости с размещенными в них плунжерами, один из которых взаимодействует с неподвижной литниковой плитой, а другой связан с плитой толкателя.

На чертеже показана пресс-форма в разрезе.

Литьевая пресс-форма содержит неподвижную литниковую плиту 1, подвижные плиты, чключающие плиту матрицы 2 и жестко связанные с ней плиту 3 и обойму 4, между которыми размещена плита 5 с толкателем 6 и знак 7, выполненный в виде штока поршня. В плите матрицы выполнены сообщающиеся со штоковой 8 и порш5 невой 9 полостями гидроцилиндра полости 10 и 11 с размещенными в них плунжерами 12 и 13, один из которых 12 взаимодействует с неподвижной литниковой плитой 1, а другой 13 связан с плитой 5, и отверстие под вы10 талкиватель 14.

Пресс-форма работает следующим образом.

После заполнения пресс-формы пластмассой, выдержки ее под давлением и охлаждения подвижная часть формы отходит от непод15 вижной. Отливка остается в матрице, где удерживается знаком. При движении подвижной части толкатель 6 наталкивается на упор машины и останавливает плиту 5, а плита матрицы продолжает перемещаться. Плунжер

20 13 входит в полость 10, благодаря этому знак

7 выходит из отливки и одновременно вытесняет вязкую жидкость из поршневой полости

9 в полость 11, и плунжер 12 перемещается в полости 11. При дальнейшем перемещении

25 подвижной части пресс-формы выталкиватель

14 наталкивается на плиту 5 н удаляет отливку из матрицы 2.

При смыкании пресс-формы все происходит в обратном порядке. Неподвижная плита 1, 30 нажимая на плунжер 12, заставляет перетеФормула изобретения

Г

Составитель В. Зяблова

Редактор Е. Хорина

Корректор T. Добровольская

Техред Е. Подурушина

Заказ 2496/10 Изд. № 1647 Тира>к 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 кать Вязк ю жидкость Б ооратцом па11равлении, и знак 7, плунжер 13 и плита 5 возвращаются в исходное положение. Освобожденный выталкиватель 14 с помощью пружины возвращается в прс кпее положение.

Литьевая пресс-форма для изготовления изделий с поднутрением из пластмасс, содержащая неподвижную лптниковую плиту и подвижные плиты матрицы и толкателя и расположенный в плите матрицы формующий ноднутрение знак, выполненный в виде штока поршня гидроцилиндра, закрепленного на

»рссс.-форме, о тл и ч а 1о щи я си тем, что, с целью упрощения конструкции пресс-формы, в плите матриць1 выполнены сообщающиеся со штоковой и поршневой полостями гидроцилин5 дра полости с размещенными в них плунжерами, один из которых взаимодействует с неподвижной литниковой плитой, а другой связан с плитой толкател11, 10

Источник информации, принятый во внимание при экспертизе.

1. Лейкин Н. Н. 1хонструирование прессформ для изделий из пластических масс, М., 15 «Машиностроение», 1966, с. 97,
