Реферат

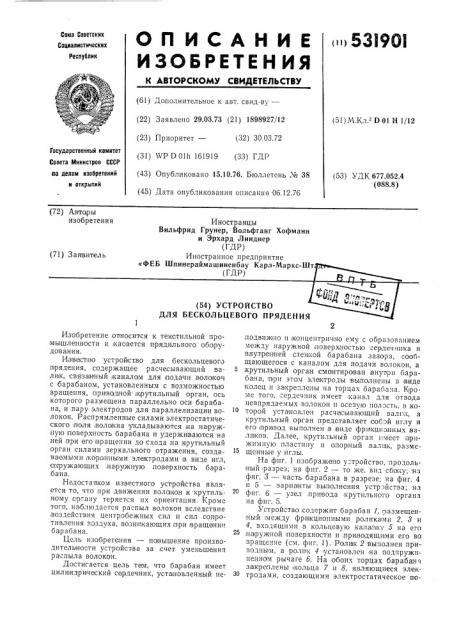

Iii) 53I9OI

ОП ИСДНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 29.03.73 (21) 1898927/12 (23) Приоритет — (32) 30.03.72 (31) %Р D Olh 161919 (ЗЗ) ГДР (43) Опубликовано 15.10.76. Бюллетень № 38 (45) Дата опубликования описания 06.12.76

Союз Советских

Социалистических

Республик (51)М.Кл. D 01 И I/12

Государственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 677.052.4 (088.8) (72) Автс ры изобретения

Иностранцы

Вильфрид Грунер, Вольфганг Хофманн и Эрхард Линднер (ГДР) Иностранное предприятие

Б Ш б К М Ш (71) Заявитель

Изобретение относится к текстильной промышленности и касается прядильного оборудования.

Известно устройство для бескольцевого п рядения, содержащее расчесывающий,вали к, связанный IKBHBJIGM для подачи воло коч с барабаном, установленным с возможностью вращения, привод ной крутильный орган, ось которого размещена параллельно оси барабана, и пару электродов для параллелизации волокон. Распрямленные силами электростатического поля,волокна укладываются на наружную поверхность барабана и удерживаются на ней при ого вращении до схода яа к рутильный орган силами зеркального отражения, создаваемыми коронньвми электродами:в виде игл, сссружающих наружную поверхность ба рабана.

Недоставком известного устройства является то, что,при движении волокон,к крутиль. ному органу теряется их ориентация. Кроме того, наб:подается распыл волокон вследствие ,воздействия центробежных сил и сил сопротивления воздуха, возникающих при вращении барабана.

Цель изобретения — повышение производителыности устройства за 1счет уменьшения распыла волокон.

Доети ."ается цель тем, что барабан имеет цилиндрический сердечник, установленный неподвижно и концептрпч но ему с образованием между наружной поверхностью:сердечни ка и

:внувр ен ней стенкой барабан а зазора, сообщающегося с каналом для подачи волокон, а крутильный орган смонтирован,внутри барабана, прп этс|м электроды выполнены в виде колец и закреплены на торцах барабана. К роме того, сердечник имеет канал для отвода невпрядаемых,волокон и осевую полость, в кото рой уста но влен расчесы вающий валгк, а крутильный орган представляет собой иглу и его при вод выполнен,в виде фрикцианных валиков. Далее, крутильный орган гмеет прижимную пластину и опорный:валик, разме15 щенные у иглы.

На фиг. 1 изображено у.тройство, продольный разрез; на фиг. 2 — то же, впд сбоку; на фиг. 3 — часть барабана в разрезе; на фиг. 4 и 5 — зариа нты выполнения устройства; на фи". 6 — узел,при вода крутильного органа на фнг. 5.

Устройство содержит барабан 1, размещенный между фрикционными роликами 2, 3 и

4,;входящими в кольцевую канадку 5 на его ла ружной поверхности и,приводящими его во вращение (см. фиг. !). Ролик 2 выполнен приводным, а ролик 4 установлен на подпружиненном рычаге б. На обоих торцах барабана за краплены кольца 7 и 8, являющиеся элекзО тродами, создающими электростатическое по531901 тем самы м предотвращает я их смещение и распыл при движении IK крутильному органу.

При подходе к игле 14 волоина 88 снимаются с барабана 1 и скручиваются иглой

5 н пряжу 89, которая оттягивается,с иглы отводными ролика ми 22 или 29 и 80 и поступает в намоточное,присно обленпе 28.

Невпрядаемые волокна по каналу 25 (см. фпг, 4) отв одятся от иглы 14 к расчесываюr0 щему валику 12,,после чего вновь поступают на внутреннюю стенку барабана для прядения.

Для осуществления лрисучивания конца пряжи 85 щуп 82 через тягу 81,отводит ролик 30 от ролика 29 и включает истему 34 подачи воздуха в трубку 88, конец пряжи 35 втягивается в трубку 38 и поступает к игле

14, где и присучивается к скр чнваемым волокпам 88.

1. Устройство ..rëÿ бескольцезого прядения, содержащее расчесызающпй валик, вязанный

25 каналом .для подачи:волокон с барабаном, установленным с возможностью вращения, приводной крутпльный орган, ось которого раз мещена параллельно,оси барабан а, и пару электродов для параллелизации волокон, 30 отлич ающий ся тем, что с целью повышения производительно ти его за счет уменьшеция распыл а:волокон, барабан имеет цилиндрический сердечник, установленный пеподвижно и конце.;трич .о ему с образованием

35 между наружной поверхностью сердечника и гнутренней стенкой барабана зазора, сооб. щающегося с каналом для подачи волокон, а крутильный орган смонтирован внутри барабана,,при этом электроды выполнены в .виде колец и закреплены на торцах бараоана.

2. Устройство по и. 1, отлич ающее:ся тем, что сердечник имеет канал для отвода невпрядаемых волокон и осевую, полость, в которой установлен расчесызающий валик.

3. Устройстзо по пп. 1 и 2, отл ич а ющ е е с я тем, что крутильный орган представляет собой иглу, а его привод выполнен,в виде фракционных валH)Kîa.

4. Устройство по п. 3, отл и ч а ю щ еее я

50 тем, что крутильный орган имеет прижимную пластину и опорный вали к, размещенные у иглы.

Волокнистая лента 37 расчесывающим валиком 12 .разделяется па отдельные волоки»

88, IKO)T olpr .å по каналу 13 поступают в зазоp

11 на внутпеннюю стенку барабана, приводи

voano во вращение .роликами 2, 8 и 4. В оарпбапе волокна 88 силами электростатического поля 9 параллелизуются .вдоль оси барабана и раапрямляютея. Воз ни кающие при вращении барабана пентообеж т-re силы, прижимают сор:!a!rzrrpcпапные вол",. na:< e".o стенке и ле 9 (см. фиг. 3), .Внутри барабана 1 концентрично ему установлен неподвижный цилиндричесхпй сердечник 10 ic зазором 11 между наружной поверхностью сердечника и внутрен ней .стенкой барабана.

Полость барабана aналом 13;соединена с разчссызающим валиком 12, В оарабане 1 установлеr крутильный орган, представляющий coáoé иглу 14 с приводом в виде фрикционных валиков 15, 16 и 17. Валик 15 приводится во вращение ремнем 18.

Крутпльный орган содержит иглу 18, прижимную пластину 19 и опорный валик 20, смонтированный па подпружиненном рычаге

21.

С одного творца барабана 1, в зоне схода ск ручепных волокон иглы 18, размещена

:пара отводных роликов 22,,за которыми установлено намоточное приспособление 28 (см. фиг. 2) .

Во зможен вариант,вьиполнения в сердечнике 10 осевой полости 24 и установки в ней

;расче=ывающего:валика 12 (см. фиг. 4) .

В этом случае канал 18 для,подачи волокон в зазор 11;проходит в,сердечнике 10, в кото.ром та кже вылолняется канал 25 для отвода новпрядаемых волокон. г

На фиг. о представлен вариант привода барабана во вращение посредством фрикцп онного зле мента,в виде колпачка 2б, прижатого х одному из торцов барабана и за крепленного на IIIðèâoäíoì валу 27 . OT вала 27 чепез черI вячную.пару 28 получают привод отводные ролики 29 и 30. Ролик 80 тягсй 31 связан г щупоы 82. Трубка 83 связана с истемой 84,подачи поздуха и служит Iëÿ присучивания пряжи 3э.

На другом торце барабана 1 закреплено фрикционное кольцо 86, к которому прижат

Konerr иглы 14 для осуществления ее вращения.
