Приспособление для поворотасекции вращающейся печи

Приспособление для поворотасекции вращающейся печи

Иллюстрации

Показать все

Реферат

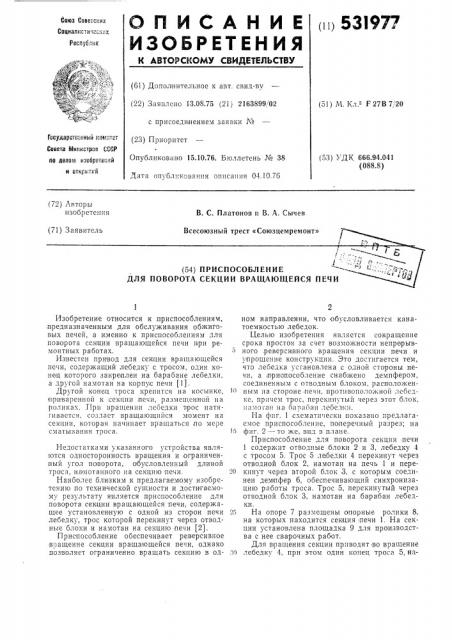

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i1) 53)977

Соеа Ссветсиих

Социалистичсси, -„

Респуйии (61) Дополнительное к авт. свид-ву (22) Заявлено 13.08.75 (21) 2163899102 с присоединением заявки М (23) Приоритет (51) М. Кл.2 F 27B 7, 20

Гссуда стесиный комитет

Совета Иииистрсв СЫР ло делан иэссретеиий и сткрь:тий

Опубликовано 15.10.76. Бюллетень № 38 (53) УДК 666.94.041 (088.8) Дата опубликования описания 04.10.76 (72) Авторы изобретения

В. С. Платонов и В. А. Сычев (71) Заявитель

Всесоюзный трест «Союзцемремонт» е.- (54) ПРИСПОСОБЛЕНИЕ

ДЛЯ ПОВОРОТА СЕКЦИИ ВРАЩАЮЩЕЙСЯ ПЕЧИ

Изобретение относится к .приспособлениям, предназначенным для обслуживания обжиговых печей, а именно к приспособлениям для поворота секции вращающейся печи при ремонтных работах.

Известен привод для секции вращающейся печи, содержащий лебедку с тросом, один конец которого закреплен на барабане лебедки, а другои намотан на корпус печи (,1).

Другой конец троса крепится на косынке, приваренной к секции печи, размещенной на роликах. При вращении лебедки трос натягивается. создаст вращающийся момент на секции, которая начинает вращаться,по мере сматывания тпоса.

Недостатками указанного устройства являются односторонность вращения и ограниченный угол по(ворота, обусловленный длиной троса, наьмотанного на секцию печи.

Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является приспособление для поворота секции вращающейся печи., содержащее установленную с одной из сторон печи лебедку, трос которой перекинут через отводные блоки и намотан на секцию печи (2).

Приспособление обеспечивает реверсивное вращение секции вращающейся печи, однако позволяет ограниченно вращать секцию в одном направлении, что обусловливается канатоемкостью лебедок.

Целью изобретения является сокращение срока простоя за счет возможности непрорывното .реверсивного вращения секции печи и упрощение конструкции. Это достигается тем, что лебедка установлена с одной стороны печи, а,приопособление снабжено демпфером, соединенным с отводным блоком, расположенным па стороне печи, противоположной лебедке, причем трос, перекинутый через этот блок. памоган на барабан Iåoåë êè.

На фиг. 1 схематически показано предлагаемое приспособление, поперечный разрез; на

1:> фиг. 2 — то же, вид в плане.

Приспособление для поворота секции печи

1 содержит отводные блоки 2 и 3, лебедку 4 с тросом 5. Трос 5 лебедки 4 перекинут через отводной блок 2, намотан на печь 1 и пере20 кинут через второй блок 3, с которым соединен дем пфер 6, обеспечивающий синхронизацию работы троса. Трос 5, перекинутый через отводной блок 3, намотан на барабан лебедки.

25 На опоре 7 размещены опорные ролики 8, на которых находится секция печи 1. На секции установлена площадка 9 для производства с нее сварочных работ.

Для вращения секции приводят во вращение зо лебедку 4, при этом один конец троса 5, на531977 о .г.

Составитель Е. Прозоров

Текрсд Е. Подурушина

Корректоры; А. Дзесова и 3. Тарасова

Редактор Н. Корченко

Заказ 2071/9 Изд. № 1651 Тираж 752 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапчнова, 2 маты ваясь на секцию, а другой — сматываясь с нее, вращают секцию печи 1.,Для уменьшения опрокидывающего момента секции печи 1 относительно роликов 8 целесообразно трос до и после его витков направлять .по вертикали.

Использование описываемого приспособления позволяет при производстве ремонтных работ создавать необходимое вращение в любом направлении секции вращающейся печи, что особенно важно при производстве авар очи ых р а 6 от.

Формула изобрете ния

При|способление для поворота секции вращающей ся .печи при ремонтных работах, содержащее размещенные по обе стороны печи отводные блоки и лебедку, трос которой перекинут через отводные блоки и намотан на секцию печи, отличающееся тем, что, с целью упрощения конструкции и сокращения срока простоя при ремонте за счет возможности не прерывного реверсивного вращения секции печи, лебедка установлена с одной стороны печи, а приспособление снабжено демпфером, соединенным с отводным блоком, ipacположенным на стороне печи, противополож10 ной лебедке, причем трос, перекинутый через этот блок, намотан на ба рабан лебедки.

Источники информации, принятые во внимание при экспертизе:

1. Платонов В. С. и др. «Скоростные мето15 ды ремонта вращающихся цементных печей», М., Стройиздат, 1970 г.

2. Авторское свидетельство № 477294, М. Кл. F 27В 7/22, 1973 г. (прототип) .
