Реферат

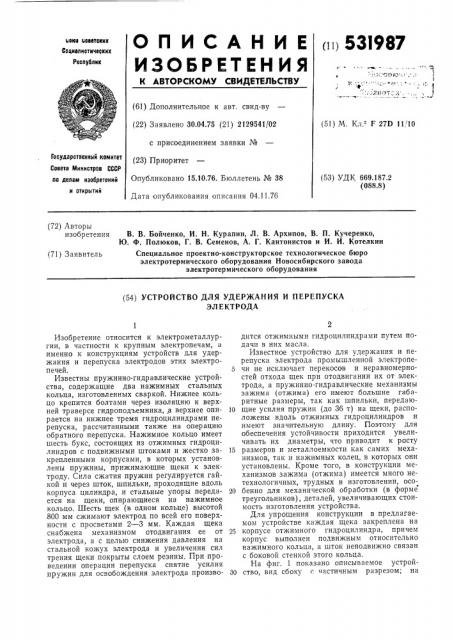

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 53I987

liiolo3 оееетских

Социалистических

Реслублик е. *.

:,,;лнлт (61) Дополнительное к авт. свид-ву (22) Заявлено 30.04.75 (21) 2129541/02 с присоединением заявки № (23) Приоритет

Опубликовано 15.10.76. Бюллетень № 38

Дата опубликования описания 04.11.76 (51) М. Кл. - F 27D 11, 10

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 669.187.2 (088.8) (72) Авторы изобретения

В. В. Бойченко, И. H. Курапин, Л. В. Архипов, В. П. Кучеренко, Ю. Ф. Полюков, Г. В. Семенов, А. Г. Кантонистов и И. И. Котелкин

Специальное проектно-конструкторское технологическое бюро электротермического оборудования Новосибирского завода электротермического оборудования (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УДЕРЖАНИЯ И ПЕРЕПУСКА

ЭЛ ЕКТРОДА

Изобретение относится к электрометаллургии, в частности к крупным электропечам, а именно к конструкциям устройств для удержания и перепуска электродов этих электропечей.

Известны пружинно-гидравлические устройства, содержащие два нажимных стальных кольца, изготовленных сваркой. Нижнее кольцо крепится болтами через изоляцию к верхней траверсе гидроподъемника, а верхнее опирается на нижнее тремя гидроцилиндрами перепуска, рассчитанными также на операцию обратного перепуска. Нажимное кольцо имеет шесть букс, состоящих из отжимных гидроцилиндров с подвижными штоками и жестко закрепленными корпусами, в которых установлены пружины, прижимающие щеки к электроду. Сила сжатия пружин регулируется гайкой и через шток, шпильки, проходящие вдоль корпуса цилиндра, и стальные упоры передается на щеки, опирающиеся на нажимное кольцо. Шесть щек (в одном кольце) высотой

800 мм сжимают электрод по всей его поверхности с просветами 2 — 3 мм. Каждая щека снабжена механизмом отодвигания ее от электрода, а с целью снижения давления на стальной кожух электрода и увеличения сил трения щеки покрыты слоем резины. При проведении операции перепуска снятие усилия пружин для освобождения электрода производится отжимными гидроцилиндрами путем подачи в них масла.

Известное устройство для удержания и перепуска электрода промышленной электропе5 чи не исключает перекосов и неравномерностей отхода щек при отодвигании их от электрода, а пружинно-гидравлические механизмы зажима (отжима) его имеют большие габаритные размеры, так как шпильки, передаю10 щие усилия пружин (до 36 т) на щеки, расположены вдоль отжимных гидроцилиндров и имеют значительную длину. Поэтому для обеспечения устойчивости приходится увеличивать их диаметры, что приводит к росту

15 размеров и металлоемкости как самих механизмов, так и нажимных колец, в которых они установлены. Кроме того, в конструкции механизмов зажима (отжима) имеется много нетехнологичных, трудных в изготовлении, осо20 бенно для механической обработки (в форме треугольников), деталей, увеличивающих стоимость изготовления устройства.

Для упрощения конструкции в предлагаемом устройстве каждая щека закреплена на

25 корпусе отжимного гидроцилиндра, причем корпус выполнен подвижным относительно нажимного кольца, а шток неподвижно связан с боковой стенкой этого кольца.

На фиг. 1 показано описываемое устройЗ0 ство, вид сбоку с частичным разрезом; на

531987

3 фиг. 2 — то же, вид в плане; на фиг. 3 — разрез по А — А на фиг. 2 (одного из колец устройства по отжимному гидроцилиндру).

Устройство для удержания и пер епуска электрода промышленной электропечи состоит из верхнего нажимного кольца 1, нижнего нажимного кольца 2, гидроцилиндров перепуска

3, установленных между этими кольцами, щек

4, сжимающих электрод и опирающихся каждая через изолирующую прокладку 5 на подвижные относительно нажимных колец 1 и

2 корпуса б отжимных гидроцилиндров, внутри которых расположены пружины 7, прижимающие щеки к электроду, полых штоков 8, закрепленных неподвижно в боковых стенках нажимных колец, поршней 9, регулировочных гаек 10, гаек 11 и болтов 12, фиксирующих щеки на корпусах отжимных гидроцилиндров.

Регулирование усилий пружин и работа устройства осуществляется следующим образом.

Подают расчетное давление через полый шток 8 под поршень 9, в результате чего сжимаются до определенного усилия пружины 7.

Вращением регулировочной гайки 10 пододвигают корпус 6 отжимного гидроцилиндра с установленной на нем щекой 4 до полного соприкосновения ее с электродом, закручивают болты 12, фиксирующие щеки 4 на корпусах б, и снимают давление.

Шток 8, закрепленный регулировочной гайкой 10 в боковой стенке нажимных колец 1 и

2 и удерживаемый гайками 11, неподвижен, а усилие пружин 7 передается на подвижный корпус б отжимного гидроцилиндра, который, в свою очередь, давит на щеку 4, прижимая ее к электроду, При проведении операции перепуска подают давление под поршни 9 отжимных гидроцилиндров верхнего нажимного кольца 1, и корпуса б, перемещаясь и сжимая пружины 7, 5 равномерно отодвигают щеки 4 от электрода.

Затем подают давление в гидроцилиндры перепуска 3, поднимают верхнее кольцо 1 на величину перепуска и снимают давление в отжимных гидроцилиндрах верхнего кольца 1;

10 электрод зажимается.

Далее подают давление в отжимные гидроцилиндры нижнего нажимного кольца 2, и щеки 4 отходят от электрода. Снимают давление в гидроцилиндрах перепуска 3, и электрод

15 вместе с верхним нажимным кольцом 1 под действием собственного веса опускается на величину перепуска. Снимают давление в отжимных гидроцилиндрах нижнего нажимного кольца 2, и электрод зажимается. Этим закан20 чивается операция перепуска.

Формула изобретения

25 Устройство для удержания и перепуска электрода промышленной электропечи, содержащее нажимные кольца, между которыми установлены гидроцилиндры перепуска, сжимающие электрод щеки, отжимные гидроциЗО линдры, состоящие каждый из корпуса и штока с поршнем, отличающееся тем, что, с целью упрощения конструкции, каждая щека закреплена на корпусе отжимного гидроцилиндра, причем корпус выполнен подвижным

35 относительно нажимного кольца, а шток неподвижно связан с боковой стенкой этого кольца.
