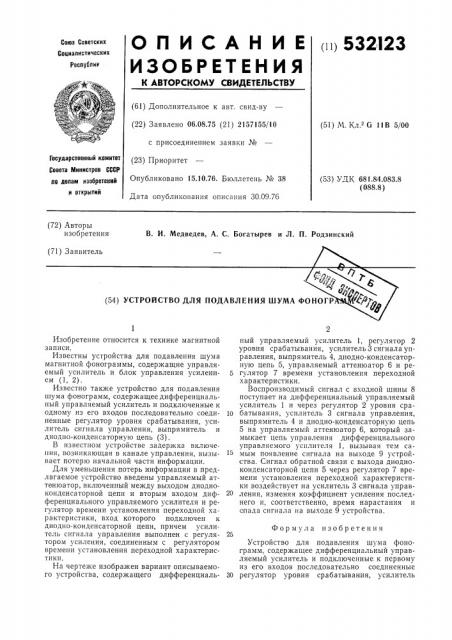

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 532I23

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 06.08.75 (21) 2157155/10 с присоединением заявки № (23) Приоритет

Опубликовано 15.10.76. Бюллетень № 38

Дата опубликования описания 30.09.76 (51) М. Кл. G 11B 5/00

Государственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 681.84.083.8 (088.8) (72) Авторы изобретения

В. И. Медведев, А, С. Богатырев и Л. П. Родзинский (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАВЛЕНИЯ ШУМА

Изобретение относится к технике магнитной записи.

Известны устройства для подавления шума магнитной фонограммы, содержащие управляемый усилитель и блок управления усилением (1, 2).

Известно также устройство для подавления шума фонограмм, содержащее дифференциальный управляемый усилитель и подключенные к одному из его входов последовательно соединенные регулятор уровня срабатывания, усилитель сигнала управления, выпрямитель и диодно-конденсаторную цепь (3).

В известном устройстве задержка включения, возникающая в канале управления, вызывает потерю начальной части информации.

Для уменьшения потерь информации в предлагаемое устройство введены управляемый аттенюатор, включенный между выходом диодноконденсаторной цепи и вторым входом дифференциального управляемого усилителя и регулятор времени установления переходной характеристики, вход которого подключен к диодно-конденсаторной цепи, причем усилитель сигнала управления выполнен с регулятором усиления, соединенным с регулятором времени установления переходной характеристики.

На чертеже изображен вариант описываемого устройства, содержащего дифференциальный управляемый усилитель 1, регулятор 2 уровня срабатывания, усилитель 3 сигнала управления, выпрямитель 4, диодно-конденсаторную цепь 5, управляемый аттенюатор 6 и ре5 гулятор 7 времени установления переходной характеристики.

Воспроизводимый сигнал с входной шины 8 поступает на дифференциальный управляемый усилитель 1 и через регулятор 2 уровня сра10 батывания, усилитель 3 сигнала управления, выпрямитель 4 и диодно-конденсаторную цепь

5 на управляемый аттенюатор 6, который замыкает цепь управления дифференциального управляемого усилителя 1, вызывая тем самым появление сигнала на выходе 9 устройства. Сигнал обратной связи с выхода диодноконденсаторной цепи 5 через регулятор 7 времени установления переходной характеристики воздействует на усилитель 3 сигнала управ20 ления, изменяя коэффициент усиления последнего и, соответственно, время нарастания и спада сигнала на выходе 9 устройства.

Формула изобретения

Устройство для подавления шума фонограмм, содержащее дифференциальный управляемый усилитель и подключенные к первому из его входов последовательно соединенные

30 регулятор уровня срабатывания, усилитель

532123

Составитель Г. Загубный

Техред Л. Кочемирова Корректор Т. Добровольская

Редактор С. Хейфиц

Заказ 2132/4 Изд. № 1669 Тираж 723 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 с1ггнала управления, выпрямитель и диодноконденсаторную цепь, о т л и ч а ю щ е е с я тем, что, с целью уменьшения потерь информации, в него введены управляемый аттенюатор, включенный между выходом диодно-конденсаторной цепи и вторым входом дифференциального управляемого усилителя, и регулятор времени установления переходной характеристики, вход которого подключен к диодноконденсаторной цепи, причем усилитель сигнала управления выполнен с регулятором усиления, соединенным с регулятором времени установления переходной характеристики.

Источники информации, принятые во вни5 мание при экспертизе.

1. Патент Японии ¹ 49 — 2601, М. кл. 102 АО

1974.

2. Патент Японии № 21550, М. кл. 102 Е31

1970.

10 3. Авт. св. № 411493, М. кл. С 11В 5/00

1972,
