Припой для пайки алюминия
Иллюстрации
Реферат

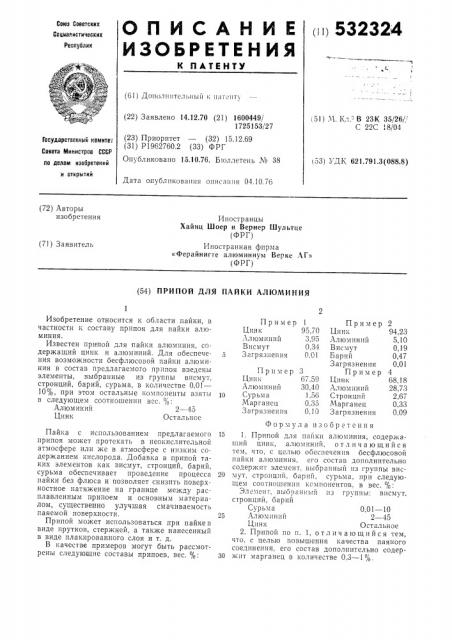

IiI) 532324
Союз Советских
Социалистических
Республик (61) Дополнительный к патент
51) А3 К т "- В 23К 35/26/
С 22С 18/04 (22) Заявлено 14.12.70 (21) 1600449/
1725153/27 (23) Приоритет — (32) 15.12.69 (31) Р1962760.2 (33) ФРГ
Опубликовано 15.10.76. Бюллетень ¹ 38
Гасударствекиый комитет
Совета Министров СССР по делам изобретений и открытий
153) УДК 621.791.3(088.8) Дата опубликования описания 04.10.76 (72) Авторы изобретения
Иностранцы
Хайнц Шоер и Вернер Шультце (ФРГ) Иностранная фирма
«Ферайнигте алюминиум Верке АГ» (ФРГ) (71) Заявитель (54) ПРИПОЙ ДЛЯ ПАЙКИ АЛЮМИНИЯ
Пример
Цинк
Алюминий
Висмут
Загрязнения
3,95
0,34
0 01
Пример
Цинк
Алюминий
Сурьма
Марганец
Загрязнения
67,59
30,40
1,56
0,35
0,10
Формула изобретения
15 1. Припой для пайки алюминия, содержащий цинк, алюминий, orë и ч ающий ся тем, что, с целью обеспечения бесфлюсовой пайки алюминия, его состав дополнительно содержит элемент, выорапный из группы вис20 мут. стронций, барий, сурьма, при следующем соотношении компонентов. в вес. %:
Элеменг, выбранный нз групньн висмут, стронций, барий
Сурьма 0.,01 — 10
25 Алюминий 2 — 45
Цинк Остальное
2. Припой по п. 1, отличающийся тем, что, с целью повышения качества паяного соединения, его состав дополнительно содер30 жит марганец в количестве 0,3 — 1%.
Изобретение относится к области пайки, в частности к составу припоя для пайки алюминия.
Известен припой для пайки алюминия, содержащий цинк и алюминий. Для обеспечения возможности бесфлюсовой пайки алюминия в состав предлагаемого припоя введены элементы, выбранные из группы висмут, стронций, барий, сурьма, в количестве 0,01—
10%, при этом остальные компоненты взяты в следующем соотношении в"с. %.
Алюминий 2 — 45
Цинк Остальное
Пайка с использованием предлагаемого припоя может протекать в неокислительной атмосфере или же в атмосфере с низким содержанием кислорода. Добавка в припой таких элементов как висмут, стронций, барий, сурьма обеспечивает проведение процесса пайки без флюса и позволяет снизить поверхностное натяжение на границе между расплавленным припоем и основным материалом, существенно улучшая смачиваемость паяемой поверхности.
Припой может использоваться при пайке в виде прутков, стержней, а также нанесенный в виде плакированного слоя и т. д.
В качестве примеров могут быть рассмотрены следующие составы припоев, вес. %:
Пример
Цинк
Алюминий
Висмут
Барий
Загрязнения
Пример
Цинк
Алюминий
Стронций
Марганец
Загрязнения
«99
94,23
5,10
0,19
0,47
0,01
68,18
28,73
2,67
0,33
0,09
