Игрушечный фонтанчик
Иллюстрации
Реферат
ЙАТЕИТНО- :6 ;:ЧЕИЯМ бнблкотаиа МЬФ

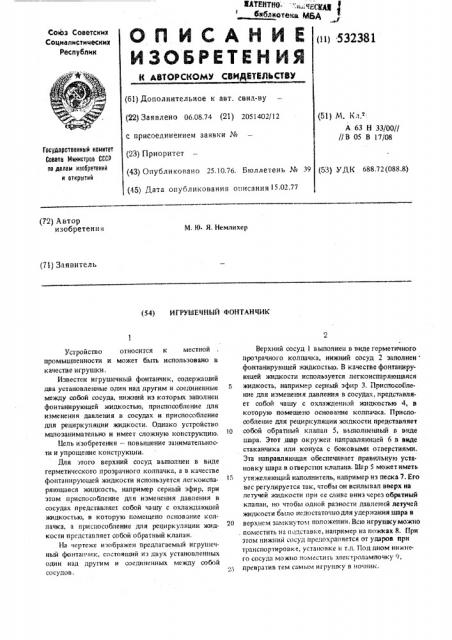

Союз Советских
Социалистических
Республик (11) 532381 (61) Дополнительное к авт. сеид-ву (22) Заявлено 06,08.74 (21) 2051402/12 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.10.76. Бюллетень № 39 (45) Дата опубликования описания15.02.77 (51) М. К, A 63 Н 33/00//
//В 05 В 17/08
Государственный комитет
Совета Министров СИР по долам изооретеннй н открытий (53) УДК 688.72(088.8} (72) Автор изобретения
M. !0. Я. Немлихер (71) Заявитель (54} ИГРУШЕЧНЫЙ ФОНТАНЧИК
Устройство относится к местной промьшгленности и может быть использовано в качестве игрушки, Известен игрушечный фонтанчик, содержащий два установленные од и над другим и соединенные между собой сосуда, нижний из которых заполнен фонтанирующей жидкостью, приспособление для изменения давления в сосудах и приспособление для рециркуляции жидкости. Однако устройство малозанимательно и имеет сложную конструкцию.
Цель изобретения — повышение занимательности и упрощение конструкции.
Дня этого верхний сосуд выполнен в виде герметического прозрачного колпачка, а в качестве фонтанирующей жидкости используется легкоиспаряющаяся жидкость, например серный эфир, при этом приспособление для изменения давления в сосудах представляет собой чашу с охлаждающей жидкостью, в которую помещено основание колпачка, а приспособление для рециркуляции жидкости представляет собой обратный клапан.
На чертеже изображен предлагаемый игрушечный фонтан лк, состоящий из двух установленных один над другим и соединенных между собой сосудов.
Верхний сосуд 1 выполнен в виде герметичного прозрачного колпачка, нижний сосуд 2 заполнен фонтанирующей жидкостью. В качестве фонтанирующей жидкости используется легкоиспаряющаяся жидкость, например серный эфир 3. Приспособление для изменения давления в сосудах, представляет собой чашу с охлажденной яп!дкостью 4, в которую помещено основание колпачка. Приспособление для рециркуляции жидкости представляет !
О собой обратный клапан 5, выполненный в виде шара. Этот шар окружен направляющей 6 в виде стаканчика или конуса с боковыми отверстиями.
Эта направляющая обеспевтвает правильную установку шара в отверстии клапана, Шар 5 может иметь ! 5 утяжеляющий наполнитель, например из песка 7. Его вес регулируется так, чтобы он всплывал вверх иа летучей жидкости при ее сливе вниз через обратный клапан, но чтобы одной разности давлений летучей жидкости было иедостаточнодля удержания шара в
20 верхнем замкнутом положет!ии. Всю игрушку можно . поместить на подставке, например на ножках 8. Е1ри этом ниж!!ий сосуд предохраняется от ударов при трансгюртировке, установке и т.д. Под дном нижнего сосуда можно поместить электролампочку 9„
26 превратив тем самым игрушку в ночник.
53238
Работа фонтанчика заключается в следующем.
При охлаждении верхнего колпачка 1 давление паров летучей жидкости в нижнем сосуде 2 стано вится выше, чем в верхнем колпачке 1. Это давление паров выдавливает жидкость 4 в виде струи фонтана в верхний колпачок l. При этом жидкость 4, поддерживающая шар S клапана, уходит иэ-под него и, наоборот, накапливается над ним.
Шар падает вниз и жидкость сразу сливается вниз в сосуд 2. При этом шар всплывает вверх, замыкая кла.10 пан, и фонтан возобновляет свою работу, Формула изобретения
Игрушечный фонтанчик, содержащий два установленные один над другим и соединенные между собой сосуда, нижний из которых заполнен фонтанирующей жидкостью, приспособление для изменения давления в сосудах и приспособление для рециркуляции жидкости, о т ли чаю щий сятем, что, с целью повышения занимательности и упрощения конструкции, верхний сосуд выполнен в виде герметического прозрачного колпачка, а в качестве фонтанирующей жидкости используется легкоиспаряющаяся жидкость, например, серный эфир, при этом, приспособление для изменения давления в сосудах представляет собой чашу с охлаждающей жидкостью, в которую помещено основание колпачка, а приспособление для рециркуляции жидкости представляет собой обратный клапан.
532381
