Профилегибочный ролик
Иллюстрации
Реферат
Своз Советских
Социалистицеских
Республик

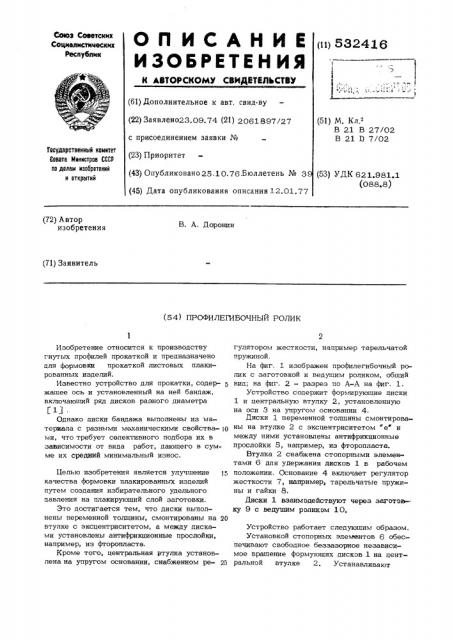

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено23.09.74 (21} 2061897/27 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.10.76.Бюллетень № 3 (45) Дата опубликования описания - 2.01.77 (11) 5Зг ив (51) М. Кл.
В 21 В 27/02
В 21 D 7/02
Гасударственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.981.1 (088.8) (72) Автор изобретения
В. А. Доронин (71) Заявитель (54) ПРОФИЛЕЖБОЧНЫЙ РОЛИК
Изобретение относится к производству гнутых профилей прокаткой и предназначено цля формовки прокаткой листовь|х плакированных изделий.
Известно устройство для прокатки, содер- 5 жашее ось и установленнь|й на ней бандаж, включающий ряд дисков разного диаметра
Г13 .
Однако диски бандажа выполнены из материала с разными механическими свойства- ip ми, что требует селективного подбора их в зависимости от вида работ, дающего в сумме их средний минимальный износ.
Целью изобретения является улучшение качества формовки плакированных изцелий путем создания избирательного удельного цавления на плакирующий слой заготовки.
Это достигается тем, что диски выполнены переменной толщины, смонтированы на 20 втулке с эксцентриситетом, а между дисками установлены антифрикционные прослойки, например, из фторопласта.
Кроме того, центральная втулка установлена на упругом основании, снабженном ре- 2б гулятором жесткости, например тарельчатой пружиной.
На фиг. 1 изображен профилегибочный ролик с заготовкой и ведущим роликом, общий виц; на фиг. 2 — разрез по А-А на фиг, l.
Устройство содержит формирующие циски
1 и центральную втулку 2, установленную на оси 3 на упругом основании 4.
Диски 1 переменной толщины смонтированы на втулке 2 с эксцентриситетом е и между ними установлены антифрикционные прослойки 5, например, из фторопласта.
Втулка 2 снабжена стопорными элементами 6 для удержания дисков 1 в рабочем положении. Основание 4 включает регулятор жесткости 7, например, тарельчатые пружины и гайки 8, Диски 1 взаимодействуют через заготов-ку 9 с ведущим роликом 10.
Устройство работает следующим образом.
Установкой стопорных элементов 6 обеспечивают свободное беззазорное независимое вращение формующих дисков 1 на центральной втулке 2. Устанавливают
53241 6 требуемую радиальную жесткость дисков 1 и втулки 2 в зависимэсти QT допускаемого удельного давления на плакированный слой, заготовки 9 перемещением регулятора жесткости 7 по оси 3 гайками 8.
Затем заготовку 9 устанавливагот плакированньгм слоем к формирующим дискам
1, включают ведущий ролик 10 и производятго профилирование Вследствие разницы наружных радиусов дисков 1 при поступательном движении при формовке изделия 9 с постоянной линейной скоростью диски 1 будут иметь различную окружную скорость, исключая тем )5 самым относительное проскальзывание их в точке контакта с изделием, куда они "накатываются" постепенно за счет эксцентриситета "е". Все это предотвращает плакирэванный слой эт разрушения. 20
Для сохранения постоянной степени износа дисков 1 при их различных окружных скоростях они выполнены переменной толщины, а для устранения влияния горизонтальной сос- тавляющей силы на торцьг дисков между ними установлены антифрикционные прослойки
5, например,из фторопласта.
Формула изобретения
1. Профилегибэчный ролик, содержащий центральную втулку и установленные на ней формующие диски с независимым раздельньгм вращением, отличающийся тем, что. с целью улучшения качества формовки плакированных изделий, диски выполненьг переменной толщиньг, смонтированьг на втулке с эксцентриситетом, а между дисками установлены антифрикционные прослойки, например, из фторопласта.
2. Ролик по п.1, о т л и ч а ю щ и йс я тем, что, с целью создания избирательного удельного давления на планирующий слой заготовки„ центральная втулка установлена на упругом основании, снабженномрегулятором жесткости, например, тарельчатой пру— жиной.
Источники информации, принятые во внимание при экспертизе"
1. Лвторскее свидетельство СССР М 373044, М.Кл. Б 21 9 27/02 от 1972 г.
532416
Составитель E. Чистякова
Редактор Л. Народная Техред A. QeMhBHDBa Корректор Т. Чаброва
Заказ 5440/175 Тираж 1077 Подписное
UHHHgH Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская нао., ц. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
