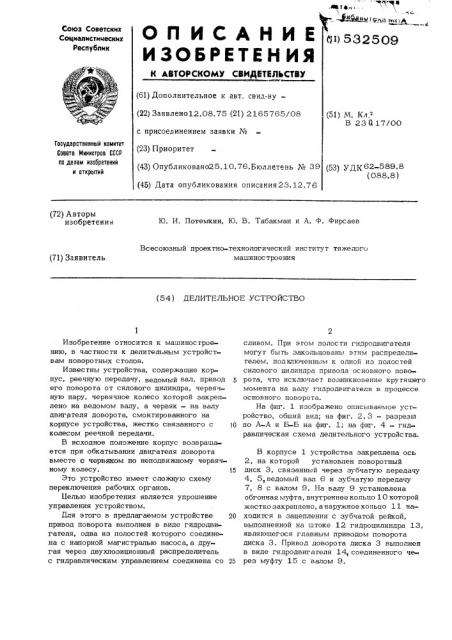

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик (е1) 532509 (61) Дополнительное к авт. свид-ву— (22) Заявлено12.08.75 (21) 2165765/08 с присоединением заявки № (23) Приоритет (51) М. Кп

В 23 Q 17/00

Государственный комитет

Совета Министров СССР па делам изобретений и открытий (43) Опубликовано25.10.76.Áþëëåòåíü № 39 (53) УДК 62-589.8 (088.8) (45) Дата опубликования описания23.12.76 (72) Авторы изобретения

Ю. И. Потемкин, Ю. В. Табакман и A. Ф. Фирсаев

Всесоюзный проектно-технологический институт тяжелого машинос троенич (71) Заявитель (54) ДЕЛИТЕЛЬНОЕ УСТРОЙСТВО

Изобретение относится к машиностроению, в частности к делительным устройствамм ново ро тных с толов.

Известны устройства, содержащие кор» пус, реечную передачу> ведомый вал, привод

его поворота от силового цилиндра, червячную пару, червячное колесо которой закреплено на ведомом валу, а червяк — на валу двигателя доворота, смонтированного на корпусе устройства, жестко связанного с ip колесом реечной передачи.

В исходное положение корпус возвращается при обкатывании двигателя доворота вместе с червяком по неподвижному червячному колесу. 15

Это устройство имеет сложную схему переключения рабочих органов.

Целью изобретения является упрошение управления устройством.

Для этого в предлагаемом устройстве 20 привод поворота выполнен в виде гидродвигателя, одна из полостей которого соединена с напорной магистралью насоса, а другая через двухпозиционный распределитель с гидравлическим управлением соединена со 25 сливом. При этом полости гидродвигателя могут быть закольцованы этим распределигелем, подключенным к одной из полостей силового цилиндра привода основного поворота, что исключает возникновение крутящего момента на валу гидродвигателя в процессе основного поворота, На фиг. 1 изображено описываемое устройство, обший вид; на фиг. 2, 3 — разрезь1 по А-А и Б-Б на фиг. 1; на фиг. 4. — гидравлическая схема делительного устройства.

В корпусе 1 устройства закреплена ось

2, на которой установлен поворотный диск 3, связанный через зубчатую передачу

4, 5,ведомый вал 6 и зубчатую передачу

7, 8 с валом 9. На валу 9 установлена обгонная муфта, внутреннее кольцо 10 которой жесткозакреплено, анаружноекольцо 11 находится в зацеплении с зубчатой рейкой, выполненной на штоке 12 гидроцилиндра 13, являющегося главным приводом поворота диска 3. Привод доворота диска 3 выполнен в виде гидродвигarena 14, соединенного че» рез муфту 15 с валом 9.

532509

Одна полость гидродвигателя 14 постоянно соединена с напорной магистралью насс са 16, а другая со сливной магистралью 17, На сливной магистрали установлен распределитель 18, исключающий возникновение крутящего момента на валу гидродвигателя 14 в процессе поворота диска 3. На каждой позиции поворотного диска 3 жестко закреплены фиксаторы 19, взаимодействующие с утапливаюшимся упором 20.

Давление подае тся в полос ть цилиндра

13-2. Рейка 12, перемешаясь, вращает наружное кольцо 11 муфты, которая замы-кается и передает вращение на вал 9, откуда посредством зубчатой передачи 7, 8на вал 6, от которого через зубчатую передачу 4,5 — на диск 3. Угол поворота диска определяется ходом цилиндра. В про цессе поворота давление из полости гидрс . цилиндра 13-2 подводится к распределителю 18 и устанавливает его в такое положение, что он соединяет обе полости гидродвигателя 14 между собой.

В сети гидромотора образуется замкнутый контур, исключаюший возникновение крутяшего момента на валу гидродвигагеля.

B конце поворота фиксатор 19 утапливает упор 20 и проскакивает его. После поворота диска на заданный угол давление подается в полость 13-1 на реверс гидроци/ линдра: при этом полость 13-2 соединяется со сливом, и распределитель пружиной устанавливается в такое положение, что полости гидромот ра разъединяются и полость 14-1 соединяется со сливом. При этом на валу гидромотора возникает крутящий момент, который разворачивает диск в обратном направлении и прижимает его к. упору 20 в процессе выполнения рабочих операций до следуюшего поворота.

Предложенное устройс тво обеспечивает высокую точность деления за счет постоянного поджима. Кроме того оно проше в управлении.

Формула изобретения

Делительное устройство, в корпусе которого на оси установлен поворотный диск, кинематически связанный через обгонную муфту с поршнем гидроцилиндра, полости которого соединены с напорной и сливной магистралями насоса, и с приводом доворота в обратном направлении, и механизм фиксации, о т л и ч а ю ш е е с я тем, что, с целью упрошения управления, привод доворота выполнен в виде гидродвигателя, одна из полостей которого соединена с напорной магистралью насоса, а другая — со сливом, причем на сливной магистрали выполнен двухпозиционный распределительс гидравлическим управлением.

532509

5 — Б

19
