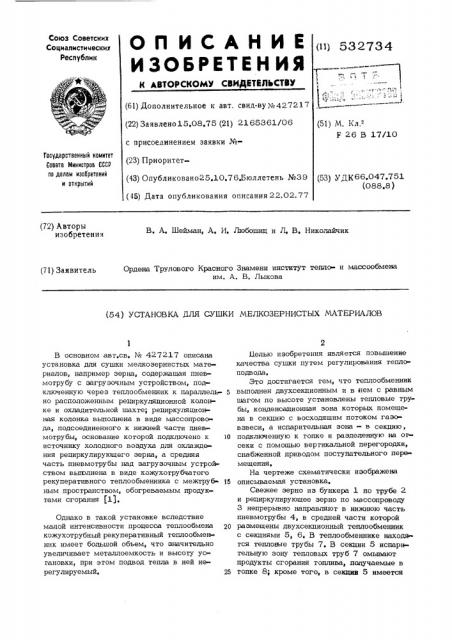

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-By¹427217 (22) Заявлено15,08.75 (21) 2165361/06 с присоединением заявки №(23) Приоритет(43) Опубликовано25,10.76,Бюллетень №39 (45) Дата опубликования описания 22.02.77

Союз Советских

Социалистических

Республик (11) 53 273 4 (51) M. Кл.-е

F 26 В 17/10

Государственный комитет

Совета Министров СССР по делам изаоретений и открытий (53) УДК66.047,751 (088.8 ) (72) Авторы изобретения

В, А. Шейман, А. И, Любошиц и Л, В, Николайчик

Ордена Трудового Красного Знамени институт тепло- и массообмена им А В Лыкова (71) Заявитель (54) УСТАНОВКА ДЛЯ СУШКИ МЕЛКОЗЕРНИСТЫХ МАТЕРИАЛОВ

B основном авт.св. № 427217 описана установка для сушки мелкозернистых материалов, например зерна, содержащая пневмотрубу с загрузочным устройством, подключенную через теплообменник к параллель- 5 но расположенным рециркуляционной колонке и охладительной шахте; рециркуляционная колонка выполнена в виде массопровс да, подсоединенного к нижней части пневмотрубы, основание которой подключено к !О источнику холодного воздуха для охлаждения рециркулирующего зерна, а средняя часть пневмотрубы над загрузочным устройством вьпвлнена в виде кожухотрубчатого рекуперативного теплообменника с межтруб- 15 ным пространством, обогреваемым продуктами сгорания (1), Однако в такой установке вследствие малой интенсивности процесса теплообмена кожухотрубный рекуперативный теплообменник имеет большой объем, что значительно увеличивает металлоемкость и высоту ус гановки, при этом подвод тепла в ней нерегулируемый, 25

11елью изобретения является повышение качества сушки путем регулирования теплс подвода, Это достигается тем, что теплообменник выполнен двухсекционным и в нем с равным шагом по высоте установлены тепловые грубы, конденсационная зона которых помещена в секцию с восходящим потоком газовзвеси, а испарительная зона — в секцию, подключенную к топке и разделенную на or» секи с помощью вертикальной перегородки, снабженной приводом поступательного перемещения, На чертеже схематически изображена описываемая установка.

Свежее зерно из бункера 1 по трубе 2 и рециркулирующее зерно по массопроводу

3 непрерывно направляют в нижнюю часть пневмотрубы 4-, в средней части которой размещены двухсекционный теплообменник с секциями 5, 6, B теплообменнике находятся тепловые трубы 7. В секции 5 испарительную зону тепловых труб 7 омывают продукты сгорания топлива, получаемые в топке 8; кроме того, в секции 5 имеется

532734

Составитель Ю. Мартинчик

Редактор Д Пинчук Техред М. Левипкая Корректор С. Болдижар

Заказ 5646/192 Тираж 864 Подписное

ЫНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

13.3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проек .наи 4
