Реферат

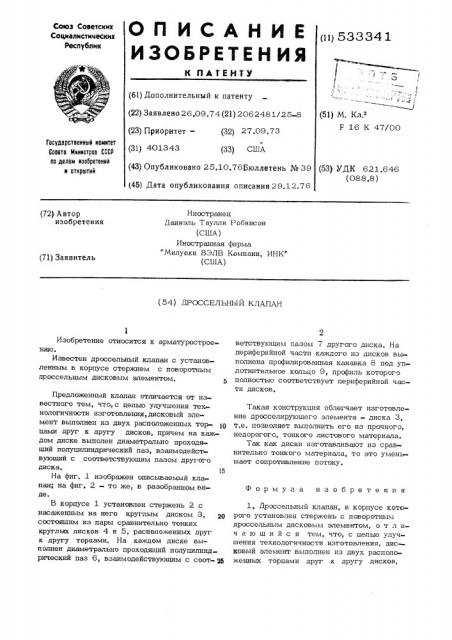

Oll ИСАЫИЕ

ИЗОБРЕТЕЫ ИЯ

Союз Советских

Социалистических

Республик (11) 533341 (61) Дополнительный к патенту (22) Заявлено 26.09.74 (21) 2062481/25-8 (32) 27.09.73 (33) США (23) Приоритет(31) 4О13 43

Государственный комитет

Совета Министров СССР по делам изооретений н открытий (43) Опубликовано 25.10.76Бюллетень № 39 (45) Дата опубликования описания 29.12.76 (53) УДК 621.646 (088.8) Иностранец

Даниэль Таулли Робинсон (США) Иностранная фирма

"Милу-оки ВЭЛВ Компани, ИНК (США) (72) Автор изобретения (71) Заявитель (54) ДРОССЕЛЬНЫЙ КЛАПАН ветствующим пазом 7 другого диска, На периферийной части каждого из дисков выполнена профилированная канавка 8 под уплотнительное кольцо 9, профиль которого полностыа соответствует периферийной части дисков.

Такая конструкция облегчает изготовление дросселирующего элемента — диска 3, т.е, позволяет выполнить его из прочного, недорогого, тонкого листового материала.

Так как диски изготавливают из сравнительно тонкого материала, то это умень шает сопротивление потоку.

Формула изобретения

1, Дроссельный клапан, в корпусе которого установлен стержень с поворотным дроссельным дисковым элементом, о т л ич а ю шийся тем, что, с целью улу-чшения технологичности изготовления, дис— ковый элемент выполнен из двух расположенных торцами друг к другу дисков, 1

Изобретение относится к арматуростроению а

Известен дроссельный клапан с установленным в корпусе стержнем с поворотным дроссельным дисковым элементом. 5

Предложенный клапан отличается от известного тем, что, с целью улучшения технологичности изготовления, дисковый элемент выполнен из двух расположенных тор- g цами друг к другу дисков, причем на каждом диске выполен диаметрально проходящий полуцилиндрический паз, взаимодействующий с соответствующим пазом другого диска, 15

На фиг. 1 изображен описываемый клапан; на фиг, 2 - то же, в разобранном виде.

В корпусе 1 установлен стержень 2 с насаженным на него круглым диском 3, gp состоящим из пары сравнительно тонких круглых дисков 4- и 5, расположенных друг к другу торцами. На каждом диске выполнен диаметрально проходящий полуцилинд рический паз 6, взаимодействующим с соот-оа т - Вю „,„

t

1 J у

s (51) И. К .

F 16 К 47/00

533341

Составитель И. Теравская

Редактор В. Дибобес Техред О. Луговая Корректор И. Гоксич

Заказ 5531/259 Тираж 1134 Подписное

UHHHIIH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 причем на каждом диске выполнен диаметр рально проходящий полуцилиндрический паз, взаимодействующий с соответствующим пазом другого диска.

2.Клапанпоп. 1, отлич ающийс я тем, что на периферийной части каждого из дисков выполнена профилированная канавка под уплотнительное кольцо,
