Реферат

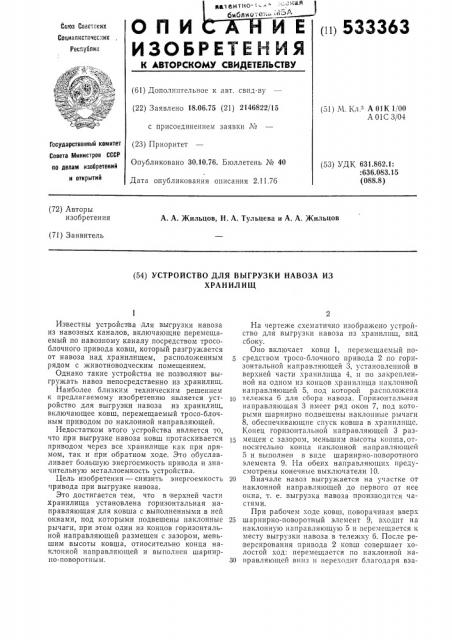

иалеитио-ийи библио-.е"- -"

И Е

СПИ

ИЗОБРЕТЕН ИЯ

1111 533363

СОюз Советских

Социалистических

Республик

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 18.06.75 (21) 2146822/15 (51) М. Кл, - А 01 К 1/00

А 01С 3/04 с присоединением заявки №

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 30.10.?6. Бюллетень № 40

Дата опубликования описания 2.11.76 (53) УДК 631,862 1:

:636.083.15 (088.8) (72) Авторы изобретения

А. А. Жильцов, Н. А. Тульцева и А. А, Жильцов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ НАВОЗА ИЗ

ХРАНИЛИЩ

Известны устройства для выгрузки навоза из навозных каналов, включающие перемещаемый по навозному каналу посредством трособлочного привода ковш, который разгружается от навоза над хранилищем, расположенным рядом с животноводческим помещением.

Однако такие устройства не позволяют выгружать навоз непосредственно из хранилищ.

Наиболее близким техническим решением к предлагаемому изобретению является устройство для выгрузки навоза из хранилищ, включающее ковш, перемещаемый тросо-блочным приводом по наклонной направляющей.

Недостатком этого устройства является то, что при выгрузке навоза ковш протаскивается приводом через все хранилище как при прямом, так и при обратном ходе. Это обуславливает большую энергоемкость привода и значительную металлоемкость устройства.

Цель изобретения — снизить энергоемкость привода при выгрузке навоза.

Это достигается тем, что в верхней части хранилища установлена горизонтальная направляющая для ковша с выполненными в ней окнами, под которыми подвешены наклонные рычаги, при этом один из концов горизонтальной направляющей размещен с зазором, меньшим высоты ковша, относительно конца наклонной направляющей и выполнен шарнирПО-ПОВОРОTEIЫМ.

На чертеже схематично изображено устройство для выгрузки навоза пз кранилпщ, впд сбоку.

Оно включает ковш 1, перемещаемый посредством тросо-блочного привода 2 по горизонтальной направляющей 3, установленной в верхней части «ранилища 4, и по закрепленной на одном из концов хранилища наклонной направляющей 5, под которой расположена

1О 1ележка 6 для сбора навоза. Горизонтальная направляющая 3 имеет ряд окон 7, под которыми шарнирно подвешены наклонные рычаги

8, обеспечивающие спуск ковша в хранилище.

Конец горизонтальной направляющей 3 раз15 мещен с зазором, меньшим высоты ковша,относительно конца наклонной HàïðàâëEIющсй

5 и выполнен в впде шарнирно-поворотного элемента 9. На обеих направляющик предусмотрены конечные выключатели 10.

20 Вначале навоз выгружается на участке от наклонной направляющей до первого от нее окна, т. е. выгрузка навоза производится частями.

При рабочем коде ковш, поворачивая вверх

25 шарнирно-поворотный элемент 9, вкодпт на наклонную направляющую 5 н перемещается к месту выгрузки навоза в тележку 6. После реверсирования привода 2 ковш совершает холостой ход: перемещается по наклонной наЗО правляющей вниз н перекодит благодаря вза533363

Формула изобретения

Состагитслв А. Нефедов

Тскред М, Семенов

Редактор M. Дмитриева

Корректор Л. Котова

Заказ 2270/17 Изд. М 1699 Тираж 723 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Т1и1ограф я, ир. Сапунова, 2 имодействию с шарнирно-поворотным элементом 9 на горизонтальную направляющую 3.

Достигнув одного из окон 7, ковш по наклонному рычагу 8 спускается в хранилище, привод 2 реверсируется и ковш начинает совершать рабочий ход.

Устройство для выгрузки навоза из хранилищ, включающее ковш, перемещаемый трособлочным приводом по наклонной направляющей, отличающееся тем, что, с целью снихксния энергоемкости привода при выгрузке навоза, в верхней части хранилища установ5 лена горизонтальная направляющая для ковша, имеющая окна, под которыми подвешены наклонные рычаги, при этом один из концов этой направляющей размещен с зазором, меньшим высоты ковша, относительно конца на10 клонной направляющей и выполнен шарнирноповоротным.
