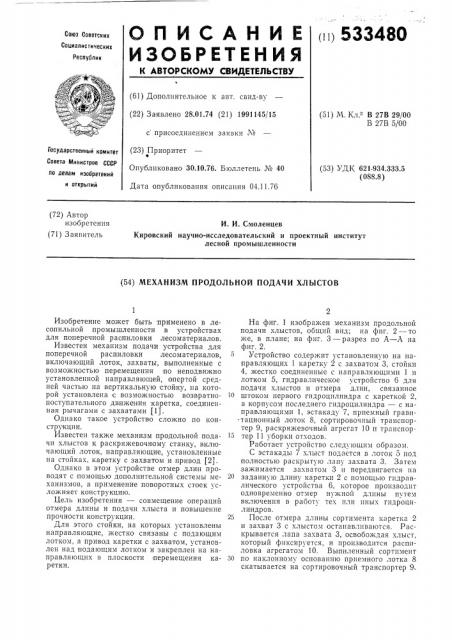

О П И С А Н И Е (ii)53348О
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Ооветских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 28.01.74 (21) 1991145/15 (51) М. Кл. В 27В 29/00
В 27В 5/00 с присоединением заявки № (23) Приоритет
Опубликовано 30.10.76. Бюллетень № 40
Дата опубликования описания 04.11.76
Государственный комитет
Совета Министров СССР (53) УДК. 621 934.333.5 (088.8) по делам изобретений и открытий (72) Автор изобретения (71) Заявитель
И. И. Смоленцев
Кировский научно-исследовательский и проектный институт лесной промышленности (54) МЕХАНИЗМ ПРОДОЛЬНОЙ ПОДАЧИ ХЛЫСТОВ
Изобретение может быть применено в лесопильной промышленности в устройствах для поперечной распиловки лесоматериалов.
Известен механизм подачи устройства для поперечной распиловки лесоматериалов, включающий лоток, захваты, выполненные с возможностью перемещения по неподвижно установленной направляющей, опертой средней частью на вертикальную стойку, на которой установлена с возможностью возвратнопоступательного движения каретка, соединенная рычагами с захватами (1).
Однако такое устройство сложно по конструкции.
Известен также механизм продольной подачи хлыстов к раскряжевочному станку, включающий лоток, направляющие, установленные на стойках, каретку с захватом и привод (2).
Однако в этом устройстве отмер длин проводят с помощью дополнительной системы механизмов, а применение поворотных стоек усложняет конструкцию.
Цель изобретения — совмещение операций отмера длины и подачи хлыста и повышение прочности конструкции.
Для этого стойки, на которых установлены направляющие, жестко связаны с подающим лотком, а привод каретки с захватом, установлен над подающим лотком и закреплен на направляющих в плоскости перемещения каретки.
На фиг. 1 изображен механизм продольной подачи хлыстов, общий вид; на фиг. 2 — то же, в плане; на фиг. 3 — разрез по А — А на фиг. 2.
Устройство содержит установленную на направляющих 1 каретку 2 с захватом 3, стойки
4, жестко соединенные с направляющими 1 и лотком 5, гидравлическое устройство 6 для подачи хлыстов и отмера длин, связанное
1о штоком первого гидроцилпндра с кареткой 2, а корпусом последнего гпдроцилиндра — с направляющими 1, эстакаду 7, приемный грави.тационный лоток 8, сортировочный транспортер 9, раскряжевочный агрегат 10 и транспор15 тер 11 уборки отходов.
Работает устройство следующим образом.
С эстакады 7 хлыст подается в лоток 5 под полностью раскрытую лапу захвата 3. Затем зажимается захватом 3 и передвигается а
20 заданную длину каретки 2 с помощью гидравлического устройства 6, которое производит одновременно отмер нужной длины путем включения в работу тех пли иных гидроцилиндров, 25 После отмера длины сортимента каретка 2 и захват 3 с хлыстом останавливаются. Раскрывается лапа захвата 3, освобождая хлыст, который фиксируется, и производится распиловка агрегатом 10. Выпиленный сортимент
Зо по наклонному основанию приемного лотка 8 скатывается на сортировочный транспортер 9.
533480
Каретка 2 за время выполнения реза возвращается в исходное положение, отходы сваливаются на транспортер 11. И цикл повторяется.
Благодаря совмещению операций подачи хлыста и отмера длин, совмещения возврата каретки и выполнение реза сокращаются затраты времени на цикл, т, е. повышается производительность устройства. Расположение гидро механического устройства подачи хлыстов и отмера длин над лотком исключает засорение механизмов и сокращает поломки.
Формула изобретения
Механизм продольной подачи хлыстов к раскряжевочному станку, включающий подающий лоток, направляющие, установленные на стойках, каретку с захватом и привод, о тл и ч а ю шийся тем, что, с целью совмещения операций отмера длин и подачи хлыста и повышения прочности конструкции, стойки, на которых установлены направляющие, жестко связаны с подающим лотком, а привод каретки с захватом установлен над подающим лотком и закреплен на направляющих в плоскости перемещения каретки.
Источники информации, принятые во внимание при экспертизе: (1). Авт. св. № 249588, кл. В 27 В 5/00, 1969. (2). Авт. св. № 829001, кл. В 27 В 29/00, 1972 (прототип) .
