Гидравлический вибратор
Иллюстрации
Реферат
;п1 533528

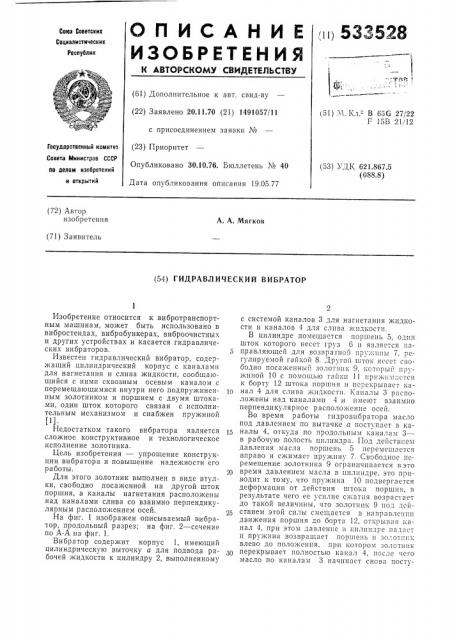

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 20,11.70 (21) 1491057/11 с присоединением заявки № (23) Приоритет
Опубликовано 30.10.76. Бюллетень ¹ 40
Дата опубликования описания 19.05.77 (51) М. Кл. - В 656 27/22
F 15В 21/12
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.867.5 (088.8) (72) Автор изобретения
А. А. Мягков (71) Заявитель (54) ГИДРАВЛИЧЕСКИИ ВИБРАТОР
Изобретение относится к вибротранспортным машинам, может быть использовано в вибростендах, вибробункерах, виброочистных и других устройствах и касается гидравлических вибраторов. 5
Известен гидравлический вибратор, содержащий цилиндрический корпус с каналами для нагнетания и слива жидкости, сообщающийся с ними сквозным осевым каналом с перемещающимися внутри него подпружинен- 10 ным золотником и поршнем с двумя штоками, один шток которого связан с исполнительным механизмом и снабжен пружиной и
Недостатком такого вибратора является 15 сложное конструктивное и технологическое исполнение золотника.
Цель изобретения — упрощение конструкции вибратора и повышение надежности его работы. 20
Для этого золотник выполнен в виде втулки, свободно посаженной на другой шток поршня, а каналы нагнетания расположены над каналами слива со взаимно перпендикулярным расположением осей. 25
На фиг. 1 изображен описываемый вибратор, продольный разрез; на фиг. 2 — сечение по А-А на фиг. 1.
Вибратор содержит корпус 1, имеющий цилиндрическую выточку а для подвода р2- 30 бочей жидкости к цилиндру 2, выполненному с системой каналов 3 для нагнетания жидкости и каналов 4 для слива жидкости.
B цилиндре помещается поршень 5, один шток которого несет груз G и является направляющей для возвратной пру ..пны 7, регулируемой гайкой 8. Др)roi шток нссет сво005kI0 посаженный зо Iol IIIII:, 9, который lll11.жиной 10 с помо н1ью Гайки 1 1 11рн жни а cTся к борту 12 штока поршня н перекрывает канал 4 для слива жидкости. Каналы 3 расположены над каналами 4 и имеют взаимно перпендикулярное расположение осей.
Во время работы гидровибратора масло под давлением по вытачке а поступает в каналы 4, откуда по продольным каналам 3— в рабочую полость цилиндра. Под действием давления масла поршень 5 перемешается вправо и сжимает пружину 7. Свободное перемещение золотника 9 ограничивается в это время давлением масла в цилиндре, это приводит к тому, что пружина 10 подвергается деформации от действия штока поршня, в результате чего ее усилие сжатия возрастает до такой величины, что золотник 9 под действием этой силы смещается в направлсппп движения поршня до борта 12, открывая канал 4, при этом давление в цилиндре падаст и прухкина возвращает поршень н зо.—.отппк влево до положения, прн котором золотник перекрывает полностью канал 4, после чего масло по каналам 3 начинает снова посту533о28
// < У !2 Т 2
4 даг, Составите.1ь В. Завьялов
Тскред М. Сегисиои
Корректор И. Позияновская
Редактор T. Горячева
Заказ 1074/14 Изд. М 364 Тираж 992 Подиисиое
Ц!1ИИГ!И Государствсииого комитета Совста Иииистров СССР ио делам изобрстсиий и открытий
113035, Москва, Ж-;. !дсyiиcкая иаб., д. 4, 5
Тииогра<1ииь ир. Сапунова, 2 пать в полость цилиндра. Цикл повторяется.
Начальным условием работы вибратора является следующее соотношение
0,5
FnC где F„!! F, — соответственно эффективная площадь поршня вибратора и золотника;
С и C3 — соответственно жесткость возвратной и золотниковой пружин.
Формула изобретения
Гидравлический вибратор, содержащий цилиндрический корпус с каналами для нагнетания и слива жидкости, сообщающийся с ними сквозным осевым каналом с перемещающимся внутри него подпружиненным золотником .:.; поршнем с двумя штоками, один
5 шток которого связан с исполнительным механизмом и снабжен пружиной, о тл и ч а 1ощи и с я тем, что, с целью упрощения конструкции и повышения надежности работы виб ратора, золотник выполнен в виде втулки, 10 свободно посаженной на другой шток поршня, а каналы нагнетания расположены над каналами слива со взаимно перпендикулярным расположением осей.
Источники информации, принятые во вни15 мание при экспертизе:
1. Авт. св. № 14830б, F 15В 21/12, 1962.
