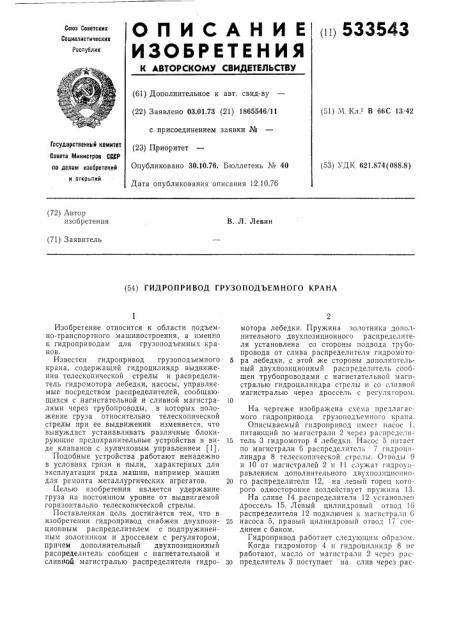

О П И С А Н И E I 1tt1 533543

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.01.73 (21) 1865546/11 с присоединением заявки № (23) Приоритет

Опубликовано 30.10.76. Бюллетень № 40

Дата опубликования описания 12.10.76 (51) М. Кл.- "В 66С 13 42

Государственный комитет

Совета Министров СЯР по делам наобретений и открытий (53) УДК 621.874(088.8) (72) Автор изобретения

В. Л. Левин (71) Заявитель (54) ГИДРОПРИВОД ГРУЗОПОДЪЕМНОГО КРАНА

Изобретение относится к области подъемно-транспортного машиностроения, а именно к гидроприводам для грузоподъемных кранов.

Известен гидропривод грузоподъемного крана, содержащий гидроцилиндр выдвижения телескопической стрелы и распределитель гидромотора лебедки, насосы, управляемые посредством распределителей, сообщающихся с нагнетательной и сливной магистралями через трубопроводы, в которых положение груза относительно телескопической стрелы при ее выдвижении изменяется, что вынуждает устанавливать различные блокирующие предохранительные устройства в виде клапанов с кулачковым управлением (1).

Подобные устройства работают ненадежно в условиях грязи и пыли, характерных для эксплуатации ряда машин, например машин для ремонта металлургических агрегатов.

Целью изобретения является удержание груза на постоянном уровне от выдвигаемой горизонтально телескопической стрелы.

Поставленная цель достигается тем, что в изобретении гидропривод снабжен двухпозиционным распределителем с подпружиненным золотником и дросселем с регулятором, причем дополнительный двухпозиционный распределитель сообщен с нагнетательной и сливной магистралью распределителя гидромотора лебедки. Пружина золотника дополнительного двухпозиционного распределителя установлена со стороны подвода трубопровода от слива распределителя гидромото5 ра лебедки, с этой же стороны дополнительный двухпозиционный распределитель сообщен трубопроводами с нагнетательной магистралью гидроцилиндра стрелы и со сливной магистралью через дроссель с регулятором.

1О

На чертеже изображена схема предлагаемого гидропривода грузоподъемного крана.

Описываемый гидропривод имеет насос 1, питающий по магистрали 2 через распредели15 тель 3 гидромотор 4 лебедки. Насос 5 питает по магистрали 6 распределитель 7 гпдроцплиндра 8 телескопической стрелы. Отводы 9 и 10 от магистралей 2 и 11 служат гидроуправлением дополнительного двухпозпционно20 го распределителя 12, на левый торец которого односторонне воздействует пружина 13.

На сливе 14 распределителя 12 установлен дроссель 15. Левый цилиндровый отвод 16 распределителя 12 подключен к магистрали 6

25 насоса 5, правый цилиндровый отвод 17 соединен с баком.

Гидропривод работает следующим образом.

Когда гидромотор 4 и гидроцплпндр 8 не работают, масло от магистрали 2 через рас30 пределитель 3 поступает на слив через рас533543

Составитель В: Кочнев

Техред M. Семенов

Корректор Л. Орлова

Редактор Е. Шепелева

Тираж 1029

Изд. № 1686

Подписное

Заказ 2143/11

Типография, пр. Сапунова, 2 пределитель 12, трубопровод 16, распределитель 7 и в бак.

Когда работает только гидроцилиндр 8, к нему поступает объединенный поток масла от насосов 1 и 5. Золотник распределителя 12 находится в правом положении под воздействием пружины 13, под его торцы подводится одинаковое давление, определяемое нагрузкой на гидроцилиндре 8.

При работе гидромотора 4 привода лебедки появляется разность давлений в магистралях 2 и 11 (Лр,)hрz), под действием которой золотник распределителя 12 перемещается влево. Такое автоматическое переключение трубопроводов гидропривода подключает, вопервых, напорную магистраль 6 цилиндра стрелы к дросселю 15 при помощи магистрали 6 и распределителя 12; во-вторых, слив 14 гидромотора лебедки — с баком через дополнительный двухпозиционный распределитель 12 и магистраль 11. Таким образом, обеспечивается соответствие скорости движения каната через блок, установленный на конце стрелы при ее удлинении.

Формула изобретения

Гидропривод грузоподъемного крана, содержащий гидроцилиндр выдвижения телескопической стрелы и распределитель гидромотора лебедки, насосы, управляемые посредством распределителей, сообщающихся с нагнетательной и сливной магистралями чс5 рез трубопроводы, отличающийся тем, что, с целью удержания груза на постоянном уровне от выдвигаемой горизонтально телескопической стрелы, он снабжен дополнительным двухпозиционным распределителем с

10 подпружиненным золотником и дросселе, с регулятором, причем дополнительный двухпозиционный распределитель сообщен с нагнетательной и сливной магистралью распределителя гидромотора лебедки, при этом пру15 жина золотника дополнительного двухпозиционного распределителя установлена со стороны подвода трубопровода от слива распределителя гидромотора лебедки, с этой же стороны дополнительный двухпозиционный рас20 пределитель сообщен трубопроводами с нагнетательной магистралью гидроцилиндра стрелы и со сливной магистралью через дроссель с регулятором.

Источники информации, принятые во вни25 мание при экспертизе:

1. Брекман И. Л. «Одноковшовые экскаваторы и самоходные краны с гидравлическим приводом», М., «Машиностроение», 1971, с. 38 (прототип) .
