Композиция для склеивания строительных изделий
Патент 533567
Авторы
Композиция для склеивания строительных изделий
Иллюстрации
Реферат

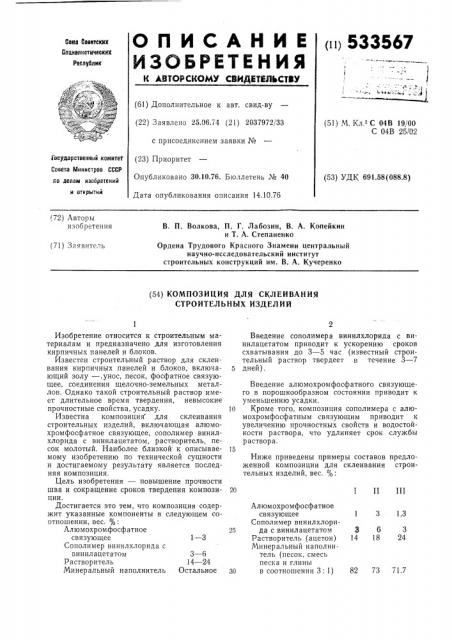

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДНИЛЬСТВУ
<и> 533567
Союз Соаетскик
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.06.74 (21) 2037972/33 с присоединением заявки № (51) М. Кл. - С 04В 19J00
С 04В 25/02
Совета 1к1инистров СССР ло делам изобретений и открытий
Опубликовано 30.10.76. Бюллетень № 40
Дата опубликования описания 14.10.76 (53) УДК 691.58(088.8) (72) Авторы изобретения
В. П. Волкова, П. Г, Лабозин, В. А. Копейкин и Т. А. Степаненко
Ордена Трудового Красного Знамени центральный научно-исследовательский институт строительных конструкций им. В. А. Кучеренко (71) Заявитель (54) КОМПОЗИЦИЯ ДЛЯ СКЛЕИВАНИЯ
СТРОИТЕЛЬНЫХ ИЗДЕЛИИ
1 И Ш
Алюмохромфосфатное связующее
Сополимер винилхлорида с винилацетатом
Растворитель (ацетон)
Минеральный наполнитель (песок, смесь песка и глины в соотношении 3: 1) 1 3 1,3
3 6 3
14 18 24
82 73 71.7
30 государственный комитет (23) Приоритет
Изобретение относится к строительным материалам и предназначено для изготовления кирпичных панелей и блоков.
Известен строительный раствор для склеивания кирпичных панелей и блоков, включающий золу —.унос, песок, фосфатное связующее, соединения щелочно-земельных металлов. Однако такой строительный раствор имеет длительное время твердения, невысокие прочностные свойства, усадку.
Известна композиция для склеивания строительных изделий, включающая алюмохромфосфатное связующее, сополимер винилхлорида с винилацетатом, растворитель, песок молотый. Наиболее близкой к описываемому изобретению по технической сущности и достигаемому результату является последняя композиция.
Цель изобретения — повышение прочности шва и сокращение сроков твердения композиции.
Достигается это тем, что композиция содержит указанные компоненты в следующем соотношении, вес. о о:
Алюмохромфосфатное связующее 1 — 3
Сополимер винилхлорида с винилацетатом 3 — 6
Растворитель 14 — 24
Минеральный наполнитель Остальное
Введение сополимера винилхлорида с винилацетатом приводит к ускорению сроков схватывания до 3 — 5 час (известный строительный раствор твердеет в течение 3 — 7
5 дней).
Введение алюмохромфосфатного связующего в порошкообразном состоянии приводит к меньшению усадки.
10 Кроме того, композиция сополимера с алюмохромфосфатным связующим приводит к увеличению прочностных свойств и водостойкости раствора, что удлиняет срок службы р а створ а.
Ниже приведены примеры составов предложенной композиции для склеивания строительных изделий, вес. о о:
533567
Формула изобретения
Составитель В. Лебедева
Техред В. Рыбакова
Техред Е. Хмелева
Редактор Т. Пилипенко
Заказ 2323/3 Изд. № 1737 Тираж 752 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, %-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
К смеси, состоящей из алюмохромфосфатного связующего и сополимера А — 15, приливают порциями растворитель P — 4 и при постоянном перемешивании добавляют немолотый песок. При перемешивании композицию выдерживают на водяной бане в течение
20 мин, в результате получают готовую композицию для склеивания строительных изделий.
Образцы композиции для склеивания строительных изделий, полученные при формовании в холодной пресс-форме при нормальной температуре, имеют предел прочности при сжатии порядка 75 кгс/см .
Предлагаемая композиция может быть использована для склеивания кирпичных панелей бетонных блоков, Композиция для склеивания строительных изделий, включающая алюмохромфосфатное
5 связующее, сополимер винилхлорида с винилацетатом, растворитель и минеральный наполнитель, отл и ч а юща я ся тем, что, с целью повышения прочности шва и сокращения сроков твердения, она содержит указан10 ные компоненты в следующем соотношении, вес. .
Алюмохромфосфатное связующее 1 — 3
Сополимер винилхлорида с винилацетатом 3 — 6
Растворитель 14 — 24
Минеральный наполнитель Остальное
