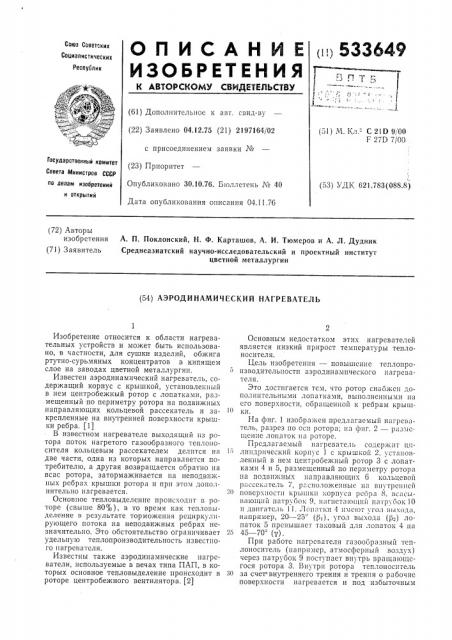

О П И С А Н И Е (t,)533649

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.12.75 (21) 2197164/02 (51) М. Кл. - С 21D 9 00

F 27D 7/00с присоединением заявки №

Государственный комитет

Совета Министров СССР (23) Приоритет

Опубликовано 30.10.76. Бюллетень М 40

Дата опубликования описания 04.11.76 (53) УДК 621.783(088.8) по делам изобретений н открытий (72) Авторы изобретения (71) Заявитель

А. П. Поклонский, Н, Ф. Карташов, А. И. Тюмеров и А. Л. Дудник

Среднеазиатский научно-исследовательский и проектный институт цветной металлургии (54) АЭРОДИНАМИЧЕСКИЙ НАГРЕВАТЕЛЬ

Изобретение относится к области нагревательных устройств и может быть использовано, в частности, для сушки изделий, обжига ртутно-сурьмяных концентратов в кипящем слое на заводах цветной металлургии.

Известен аэродинамический нагреватель, содержащий корпус с крышкой, установленный в нем центробежный ротор с лопатками, размещенный по периметру ротора на подвижных направляющих кольцевой р ассе ка тель и закрепленные на внутренней поверхности крышки ребра. (1)

В известном нагревателе выходящий из ротора поток нагретого газообразного теплоносителя кольцевым рассекателем делится на две части, одна из которых направляется потребителю, а другая возвращается ооратно на всас ротора, затормаживается на неподвижных ребрах крышки ротора и прн этом дополнительно нагревается.

Основное тепловыделение происходит в роторе (свыше 80%), в то время как теплогыделение в результате торможения рециркулирующего потока на неподвижных ребрах незначительно. Это обстоятельство ограничивает удельную теплопроизводительность известного нагревателя.

Известны также аэродинамические нагреватели, используемые в печах типа ПАП, в которых основное тепловыделение происходит в роторе центробежного вентилятора.(2) Основным недостатком этих нагревателей является низкий прирост температуры теплоносителя.

Цель изобретения — повышение теплопроизводительностп аэродинамического нагревателя.

Это достигается тем, что ротор сн"áæåí дополнительными лопатками, выполненными на его поверхности, обращенной к ребрам крыш1О ки

На фиг. 1 изображен предлагаемый нагреватель, разрез по осп ротора; на фнг. 2 — размещен Ie логаток на роторе.

Предлагаемый нагреватель содержит цилиндрический корпус 1 с крышкой 2, установленный в нем центробежный ротор 3 с лопатками 4 и 5, размещенный по периметру ротора на подвижных направляющих 6 кольцевой рассекатель 7, расположенные на внутреннсй

"o поверхности крышки корпуса ребра 8, всасывающии патрубок 9, нагнетающий патрубок 10 и двигатель 11. Лопатки 4 имеют угол выхода, например, 20 — 25" ((31), угол выхода (P ) лопаток 5 превышает таковый для лопаток 4 на

25 45 — 70 (V).

При работе нагревателя газообразньш теплоноситель (напрпмер, атмосферный воздуx) через патрубок 9 поступает внутрь вращающегося ротора 3. Внутри ротора теплоносптель

ЗО за счет внутреннего трения и трения о рабочие поверхности нагревается и под избыточным

533649

Формула изобретения

7 /

Фиг. 2

Фиг. /

Составитель В. Костяков

Техред В. Рыбакова

Редактор 3. Ходакова

Корректор А. Галахова

Заказ 2318/17 Изд. Хе 1721 Тираж 654 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2 давлением выходит на рассекатель 7, который делит поток на две части, одна из которых направляется потребителю через патрубок 10, а другая — обратно на всас ротора, Рециркулирующая часть потока теплоносителя проходит между неподвижными ребрами 8 и вращающимися лопатками 5 и подвергается интенсивной турбулизации и торможению, вследствие чего тепловыделения теплоносителя при его возврате на всас ротора становятся близкими к тепловыделениям внутри ротора. 3а счет этого прирост температуры при возврате теплоносителя на всас ротора увеличивается и, следовательно, увеличивается температура теплоносителя.

В предложенном нагревателе теплопроизводительность увеличивается на 70 †10 по сравнению с известными конструкциями.

Аэродинамический нагреватель, содержащий корпус с крышкой, имеющей ребра на внут5 ренней поверхности, установленный в нем центробежный ротор с лопатками, размещенный по периметру ротора на подвижных направляющих кольцевой рассекатель, о т л и ч а юшийся тем, что, с целью повышения тепло10 производительности, ротор снабжен дополнительными лопатками, закрепленными на его поверхности, обращенной к ребрам крышки.

Источники информации, принятые во внимание при экспертизе:

15 1. Авт. св. Мв 487290, F 27D 7/00, 1973 (прототип) .

2. Авт. св. Хо 309133, С 21Р 9/00, 19б9 (аналог) .
