Плавниковая труба
Иллюстрации
Реферат

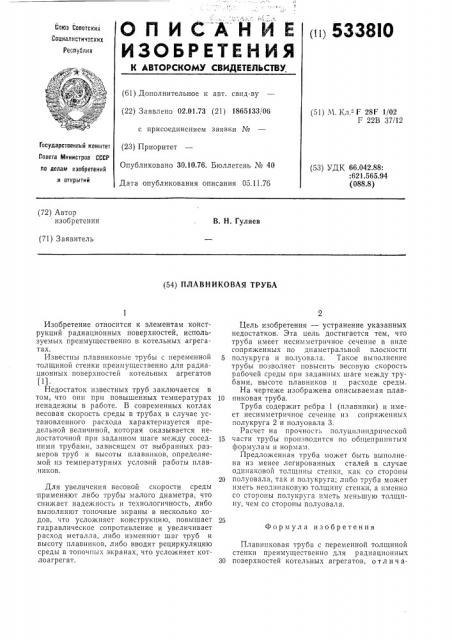

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
00 5338IO
Союз Советских
Соцналвстнческнх
Ресоуолнн
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (б1) Дополнительное к авт. свид-ву (22) Заявлено 02,01.73 (21) 1865133/06 с присоединением заявки ¹ (23) Приоритет
Опубликовано 30.10.76. Бюллетень № 40
Дата опубликования описания 05.11.7б (51) М. Кл. - Г 28F 1/02
F 22В 37/12
1осударственный комитет
Совета Министров СССР ло делам кзооретеннй н открытнй (53) УДК 66.042.88:
:621.565.94 (088.8) (72) Автор изобретения
В. Н. Гуляев (71) Заявитель (54) ПЛАВНИКОВАЯ ТРУБА
Изобретение относится к элементам конструкций радиационных поверхностей, используемых преимущественно в котельных агрегатах.
Известны плавниковые трубы с переменной толщиной стенки преимущественно для радиационных поверхностей котельных агрегатов
Г1)
Недостаток известных труб заключается в том, что онп при повышенных температурах 10 ненадежны в работе. В современных котлах весовая скорость среды в трубах в случае установленного расхода характеризуется предельной величиной, которая оказывается недостаточной при заданном шаге между сосед- 15 ними трубами, зависящем от выбранных размеров труб и высоты плавников, определяемой из температурных условий работы плав.ников.
Для увеличения весовой скорости среды применяют либо трубы малого диаметра, что снижает надежность и технологичность, либо выполняют топочные экраны в несколько ходов, что усложняет конструкцию, повышает гидравлическое сопротивление и увеличивает расход металла, либо изменяют шаг труб и высоту плавников, либо вводят рециркуляцию среды в топочных экранах, что усложняет котлоагрегат. 30
Цель изобретения — устранение указанных недостатков. Эта цель достигается тем, что труба имеет несимметричное сечение в виде сопряженных по диаметральной плоскости полукруга и полуовала. Такое выполнение трубы позволяет повысить весовую скорость рабочей среды при заданных шаге между трубами, высоте плавников и расходе среды.
На чертеже изображена описываемая плавниковая труба.
Труба содержит ребра 1 (плавники) и имеет несимметричное сечение из сопряженных полукруга 2 и полуовала 3.
Расчет на прочность полуцилиндрпческой части трубы производится по общепринятым формулам и нормам.
Предложенная труба может быть выполнена из менее легированных сталей в случае одинаковой толщины стенки, как со стороны полуовала, так и полукруга; либо труба может иметь неодинаковую толщину стенки, а именно со стороны полукруга иметь меньшую толщину, чем со стороны полуовала.
Формула изобретения
Плавниковая труба с переменной толщиной стенки преимущественно для радиационных поверхностей котельных агрегатов, отлича533810
Составитель T. Юдина
Техред М. Семенов Корректор И. Позняковская
Редактор В. Левятов
Заказ 2365/8 Изд. Мз 1743 Тираж 814 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 гощ а я ся тем, что, с цель о повыш"í,èÿ надежности, труба имеет несимметричное сечение в виде сопряженных по диаметральпо11 плоскости полукруга и полуовала..
Источники информации, принятые Во Внимание при экспертизе:
1. Патент Франции Ко 1415799, кл. Г 28D, ! %5 (прототип) .
